FestoДатчик положения

SME-8M-DS-24V-K-0,3-M8D

GTIN 4052568091774 Оригинал Festo

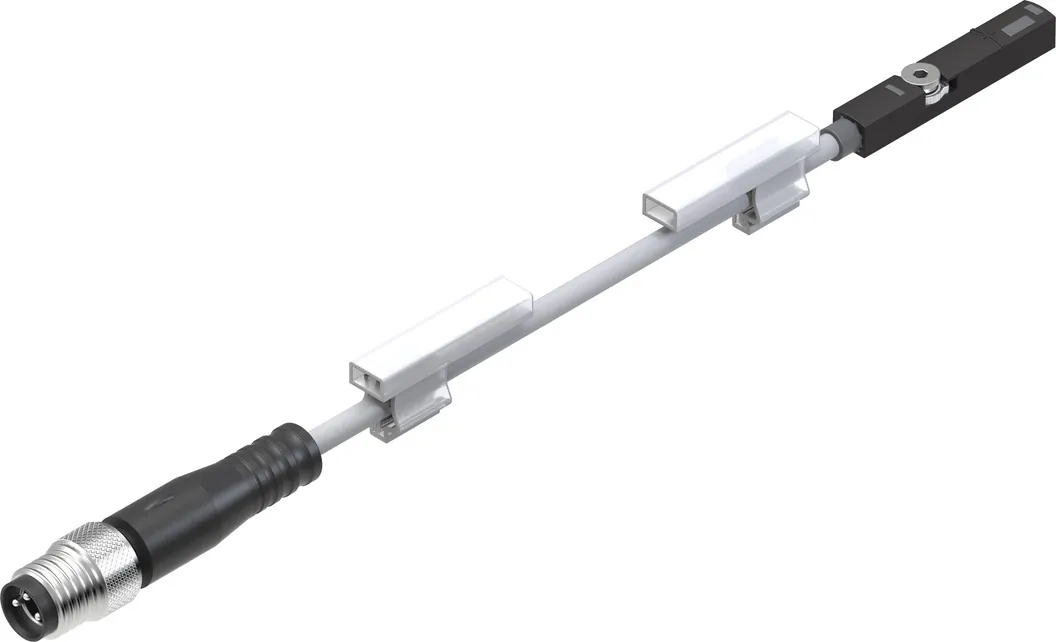

Датчик положения Festo SME-8M-DS-24V-K-0,3-M8D: электрический, герконовый, для приводов с Т-пазом, установка сверху, с разъемом М8.

Выход переключателя
С контактом, биполярный
Направление выхода
Аксиальный
Функция переключающего элемента
Нормально разомкнутый контакт
Авторизация
Знак RCM; c UL us — Listed (OL)
Специальные характеристики
Стойкий к маслу
Масса
9 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция переключающего элемента

Подходит к: ADN Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм; ADNGF всех диаметров; ADVC размер 4; ADVU всех диаметров; ADVUL всех диаметров; ADVULQ всех диаметров; AEVU всех диаметров; AEVULQ всех диаметров; AEVUZ всех диаметров; CLR всех диаметров; DFM Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм; DFSP всех размеров; DFST всех диаметров; DGTZ всех размеров; DNC всех диаметров; DPZ всех диаметров; DPZJ всех диаметров; DSBC всех диаметров; DSBG всех диаметров; DSM размер 63; DZF всех диаметров; EHMD всех размеров; ELGA всех размеров; EZH всех размеров; HGP размеры 16, 25; HGPL всех размеров; HPVS всех диаметров; HSP всех размеров; HSW всех размеров; STAF всех размеров; VZQA всех размеров; YSRWJ всех размеров

Обозначение

Что означает SME-8M-DS-24V-K-0,3-M8D

  1. SMEСерия

    Датчик положения

  2. 8MИсполнение и исполнение датчика

    Для Т-образного паза; вставляется в паз сверху

  3. DSДискретный выход

    3-проводный, нормально разомкнутый

  4. 24VНоминальное напряжение

    24 В

  5. KСвойства кабеля

    Стандартный, подходит для кабельных цепей

  6. 0,3Длина кабеля, м

    0,3 м

  7. M8DПодключение датчиков

    M8, поворотная резьба

Характеристики

Технические данные SME-8M-DS-24V-K-0,3-M8D

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Специальные характеристики
Стойкий к маслу
Принцип измерения
Магнитный, геркон
Выход переключателя
С контактом, биполярный
Функция переключающего элемента
Нормально разомкнутый контакт
Макс. выходной ток
500 мА
Макс. выходной ток монтажных принадлежностей
80 мА
Макс. характеристика контакта AC
10 В·А
Макс. характеристика контакта DC
10 Вт
Макс. коммутируемая мощность DC в монтажных принадлежностях
2,4 Вт
Макс. коммутируемая мощность AC в монтажных принадлежностях
2,4 В·А
Падение напряжения
1,17 В
Защита от короткого замыкания
Нет
Способность выдерживать перегрузку
Нет в наличии
Диапазон рабочего напряжения АС
5 … 30 В
Диапазон рабочего напряжения DC
5 … 30 В
Защищен от смены полярности
Нет
Электрическое подключение 1, тип подключения
Кабель с разъемом
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Направление выхода
Аксиальный
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; В кабельной цепи: более 5 млн циклов, радиус изгиба 75 мм
Длина кабеля
0,3 м
Атрибуты кабеля
Стандартный, подходит для кабельных цепей
Тип крепления
Затянутый; Вставляется в паз сверху
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP68

Условия работы

Температура окружающей среды
−5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
8,9 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
Никелированная латунь; PA; TPE-U(PUR); Легированная сталь, нержавеющая

Принадлежности

Что подходит к SME-8M-DS-24V-K-0,3-M8D

По разделу «Принадлежности» каталога Festo этой серии.

Прочее1
Крепление19

Документы

Документация

PDFТаблица данных SME-8M-DS-24V-K-0,3-M8DPDF · Festo · на русскомPDFКаталог Festo SME-8MPDF · на английском · Festo, 2026SMEВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

SME-8M-DS-24V-K-0,3-M8D: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SME-8M-DS-24V-K-0,3-M8D?

Датчик положения Festo SME-8M-DS-24V-K-0,3-M8D, артикул 543861: выход переключателя — с контактом, биполярный; направление выхода — аксиальный; функция переключающего элемента — нормально разомкнутый контакт; авторизация — знак RCM, c UL us — Listed (OL); специальные характеристики — стойкий к маслу; масса — 9 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SME-8M-DS-24V-K-0,3-M8D?

По таблице данных Festo: температура окружающей среды — −5 … 70 °C; класс защиты — IP65, IP68.

04Из каких материалов изготовлен SME-8M-DS-24V-K-0,3-M8D?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — никелированная латунь, PA, TPE-U(PUR), легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SME-8M-DS-24V-K-0,3-M8D?

SME — датчик положения; 8M — исполнение и исполнение датчика: для Т-образного паза, вставляется в паз сверху; DS — дискретный выход: 3-проводный, нормально разомкнутый; 24V — номинальное напряжение: 24 В; K — свойства кабеля: стандартный, подходит для кабельных цепей; 0,3 — длина кабеля, м: 0,3 м; M8D — подключение датчиков: M8, поворотная резьба.

06Какие исполнения есть в серии SME, кроме SME-8M-DS-24V-K-0,3-M8D?

В серии «Датчик положения SME» — 30 позиций. У SME-8M-DS-24V-K-0,3-M8D: функция переключающего элемента — нормально разомкнутый контакт. Другие варианты (функция переключающего элемента: нормально замкнутый контакт) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SME-8M-DS-24V-K-0,3-M8D?

В блоке «Принадлежности» на этой странице: прочее (1), крепление (19). Например: ASLR-L-423, CRSMB-8-32/100. Подобраны по каталогу Festo для этого размера.

08К каким изделиям подходит SME-8M-DS-24V-K-0,3-M8D?

По каталогам Festo: ADN Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм; ADNGF всех диаметров; ADVC размер 4; ADVU всех диаметров; ADVUL всех диаметров; ADVULQ всех диаметров; AEVU всех диаметров; AEVULQ всех диаметров; AEVUZ всех диаметров; CLR всех диаметров и ещё 22.

09Есть ли на SME-8M-DS-24V-K-0,3-M8D документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SME-8M; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

10Сколько стоит SME-8M-DS-24V-K-0,3-M8D и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SME-8M-DS-24V-K-0,3-M8D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11SME-8M-DS-24V-K-0,3-M8D — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 543861; ввоз официальный, с грузовой таможенной декларацией.
