FestoДатчик положения

SME-8M-DO-24V-K-7,5-OE

GTIN 4052568092528 Оригинал Festo

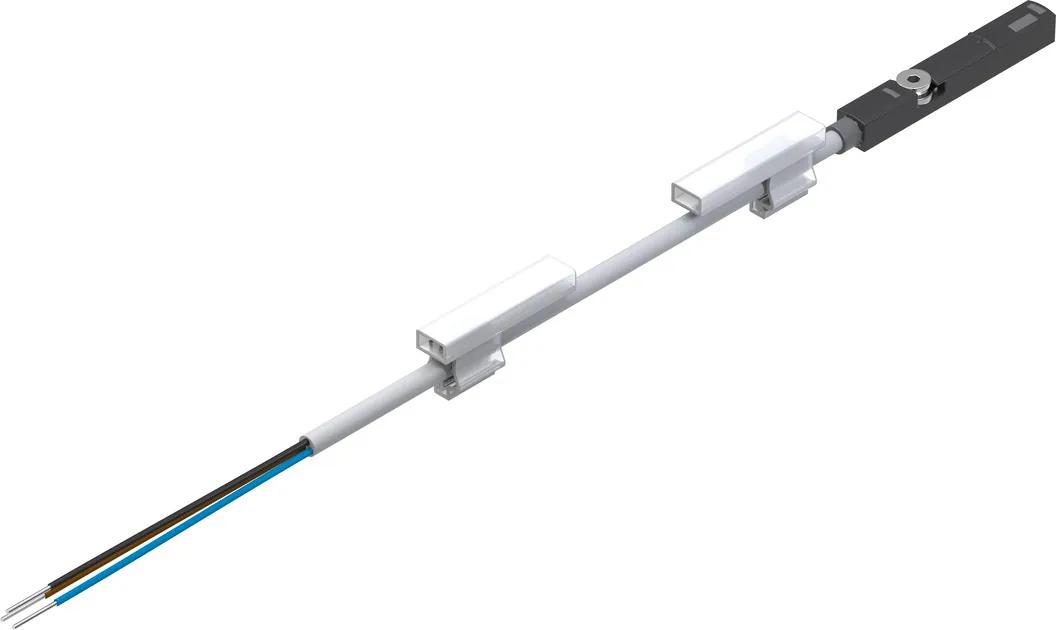

Датчик положения Festo SME-8M-DO-24V-K-7,5-OE: электрический, герконовый, для приводов с Т-пазом, установка сверху, с кабелем.

Выход переключателя
С контактом, биполярный
Направление выхода
Аксиальный
Функция переключающего элемента
Нормально замкнутый контакт
Авторизация
Знак RCM; c UL us — Listed (OL)
Специальные характеристики
Стойкий к маслу
Масса
87 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция переключающего элемента

Подходит к: ADVU всех диаметров; ADVUL всех диаметров; AEVU всех диаметров; AEVUZ всех диаметров; CLR всех диаметров; DSBC всех диаметров; DSBG всех диаметров; VZQA всех размеров

Обозначение

Что означает SME-8M-DO-24V-K-7,5-OE

  1. SMEСерия

    Датчик положения

  2. 8MИсполнение и исполнение датчика

    Для Т-образного паза; вставляется в паз сверху

  3. DOДискретный выход

    3-проводный, нормально замкнутый

  4. 24VНоминальное напряжение

    24 В

  5. KСвойства кабеля

    Стандартный, подходит для кабельных цепей

  6. 7,5Длина кабеля, м

    7,5 м

  7. OEПодключение датчиков

    Свободный конец

Характеристики

Технические данные SME-8M-DO-24V-K-7,5-OE

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Специальные характеристики
Стойкий к маслу
Принцип измерения
Магнитный, геркон
Выход переключателя
С контактом, биполярный
Функция переключающего элемента
Нормально замкнутый контакт
Макс. выходной ток
80 мА
Макс. выходной ток монтажных принадлежностей
80 мА
Макс. характеристика контакта AC
2,4 В·А
Макс. характеристика контакта DC
2,4 Вт
Макс. коммутируемая мощность DC в монтажных принадлежностях
2,4 Вт
Макс. коммутируемая мощность AC в монтажных принадлежностях
2,4 В·А
Падение напряжения
4,25 В
Защита от короткого замыкания
Нет
Способность выдерживать перегрузку
Нет в наличии
Диапазон рабочего напряжения АС
5 … 30 В
Диапазон рабочего напряжения DC
5 … 30 В
Защищен от смены полярности
Нет

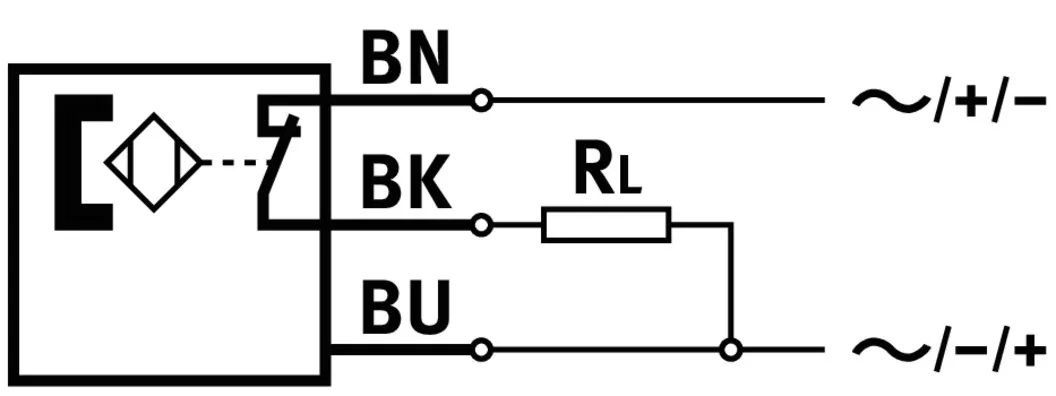

Электрическое подключение 1, тип подключения
Кабель
Электрическое подключение 1, технология подключения
Открытый конец
Электрическое подключение 1, количество контактов/проводов
3
Направление выхода
Аксиальный
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; В кабельной цепи: более 5 млн циклов, радиус изгиба 75 мм
Длина кабеля
7,5 м
Атрибуты кабеля
Стандартный, подходит для кабельных цепей
Тип крепления
Затянутый; Вставляется в паз сверху
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP65; IP68

Условия работы

Температура окружающей среды
−5 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
87,1 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)
Материал корпуса
PA; Легированная сталь, нержавеющая

Принадлежности

Что подходит к SME-8M-DO-24V-K-7,5-OE

По разделу «Принадлежности» каталога Festo этой серии.

Прочее1
Крепление19

Документы

Документация

PDFТаблица данных SME-8M-DO-24V-K-7,5-OEPDF · Festo · на русскомPDFКаталог Festo SME-8MPDF · на английском · Festo, 2026SMEВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

SME-8M-DO-24V-K-7,5-OE: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SME-8M-DO-24V-K-7,5-OE?

Датчик положения Festo SME-8M-DO-24V-K-7,5-OE, артикул 546799: выход переключателя — с контактом, биполярный; направление выхода — аксиальный; функция переключающего элемента — нормально замкнутый контакт; авторизация — знак RCM, c UL us — Listed (OL); специальные характеристики — стойкий к маслу; масса — 87 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SME-8M-DO-24V-K-7,5-OE?

По таблице данных Festo: температура окружающей среды — −5 … 70 °C; класс защиты — IP65, IP68.

04Из каких материалов изготовлен SME-8M-DO-24V-K-7,5-OE?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — PA, легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SME-8M-DO-24V-K-7,5-OE?

SME — датчик положения; 8M — исполнение и исполнение датчика: для Т-образного паза, вставляется в паз сверху; DO — дискретный выход: 3-проводный, нормально замкнутый; 24V — номинальное напряжение: 24 В; K — свойства кабеля: стандартный, подходит для кабельных цепей; 7,5 — длина кабеля, м: 7,5 м; OE — подключение датчиков: свободный конец.

06Какие исполнения есть в серии SME, кроме SME-8M-DO-24V-K-7,5-OE?

В серии «Датчик положения SME» — 30 позиций. У SME-8M-DO-24V-K-7,5-OE: функция переключающего элемента — нормально замкнутый контакт. Другие варианты (функция переключающего элемента: нормально разомкнутый контакт) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SME-8M-DO-24V-K-7,5-OE?

В блоке «Принадлежности» на этой странице: прочее (1), крепление (19). Например: ASLR-L-423, CRSMB-8-32/100. Подобраны по каталогу Festo для этого размера.

08К каким изделиям подходит SME-8M-DO-24V-K-7,5-OE?

По каталогам Festo: ADVU всех диаметров; ADVUL всех диаметров; AEVU всех диаметров; AEVUZ всех диаметров; CLR всех диаметров; DSBC всех диаметров; DSBG всех диаметров; VZQA всех размеров.

09Есть ли на SME-8M-DO-24V-K-7,5-OE документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SME-8M; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

10Сколько стоит SME-8M-DO-24V-K-7,5-OE и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SME-8M-DO-24V-K-7,5-OE в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11SME-8M-DO-24V-K-7,5-OE — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 546799; ввоз официальный, с грузовой таможенной декларацией.
