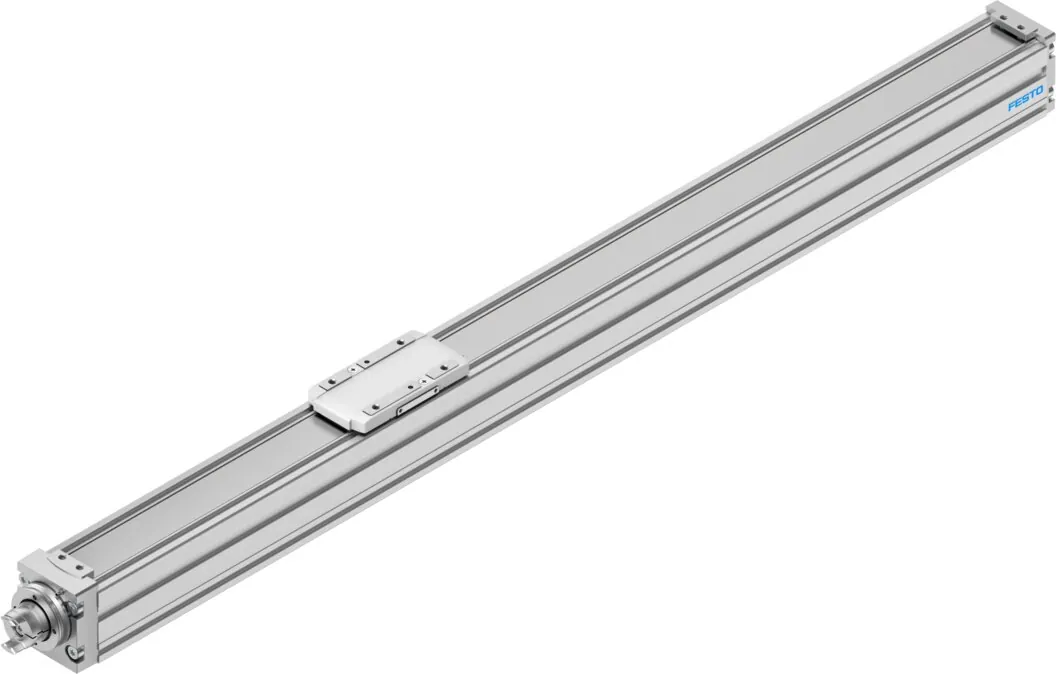

FestoПривод со шпинделем

ELGC-BS-KF-32-600-8P

GTIN 4052568295714 Оригинал Festo

Привод со шпинделем Festo ELGC-BS-KF-32-600-8P: 32; 600 мм; v25; 31,4 мм.

Размер
32
Рабочий ход
600 мм
Код интерфейса, привод
V25
Расстояние от поверхности каретки до центра направляющей
31,4 мм
Резерв хода
0 мм
Масса
1,24 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Обозначение

Что означает ELGC-BS-KF-32-600-8P

  1. ELGCСерия

    Привод со шпинделем

  2. BSПривод

    Шарико-винтовая передача

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 32Типоразмер

    32

  5. 600Ход

    600 мм

  6. 8PШаг ШВП

    8 мм

Характеристики

Технические данные ELGC-BS-KF-32-600-8P

Основные

Рабочий ход
600 мм
Размер
32
Резерв хода
0 мм
Реверсивный люфт
0,15 мм
Диаметр шпинделя
8 мм
Шаг шпинделя
8 мм/об
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; со шпинделем с рециркулирующим шарикоподшипником
Тип мотора
Шаговый мотор; Сервомотор
Тип шпинделя
Шарико-винтовая передача
Определение позиции
Для герконов; Для индуктивных датчиков.
Макс. ускорение
15 м/с²
Макс. скорость
4500 1/min; 0,6 м/с
Точность повторения
±0,015 мм
Рабочий цикл
100 %
Класс защиты
IP40
Энергия удара в крайних положениях
0,25 mJ
Примечание по энергии удара в конечных положениях
При максимальной скорости выхода в исходное положение 0.01 м/с
Моменты инерции сечения 2-ой степени Iy
38E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
45E+03 мм⁴
Момент холостого хода при максимальной скорости перемещения
0,04 Н·м
Момент холостого хода при минимальной скорости перемещения
0,02 Н·м
Макс. усилие Fy
150 Н
Макс. усилие Fz
300 Н
Fy для расчёта направляющей на ресурс 5000 км или 5 млн циклов
356 Н
Fz для расчёта направляющей на ресурс 5000 км или 5 млн циклов
356 Н
Макс. момент Mx
1,3 Н·м
Макс. момент My
1,1 Н·м
Макс. момент Mz
1,1 Н·м
Mx для расчёта направляющей на ресурс 5000 км или 5 млн циклов
1,3 Н·м
My для расчёта направляющей на ресурс 5000 км или 5 млн циклов
1,1 Н·м
Mz для расчёта направляющей на ресурс 5000 км или 5 млн циклов
1,1 Н·м
Fх с теоретическим ресурсом 100 км (только с точки зрения направляющей)
5 Н·м
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)
4 Н·м
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)
4 Н·м
Расстояние от поверхности каретки до центра направляющей
31,4 мм
Макс. радиальное усилие на приводном валу
75 Н
Макс. усилие подачи Fx
40 Н
Крутящий момент инерции
1,7E+03 мм⁴
Массовый момент инерции JH на метр хода
0,02218 кг·см²
Массовый момент инерции JL на кг нагрузки
0,016211 кг·см²
Массовый момент инерции, JO
0,00274 кг·см²
Коэффициент подачи
8 мм/об
Интервалы обслуживания
Смазка на весь срок службы
Динамическое отклонение (нагрузка перемещается)
0,05% длины привода, макс. 0,5 мм
Статическое отклонение (нагрузка в покое)
0.1% длины привода
Код интерфейса, привод
V25

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Класс чистоты помещения
Класс 7 по ISO
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса
83,4 г
Дополнительный вес на 10 мм хода
18 г

Материалы

Материал концевых крышек
Алюминиевое литье, с покрытием
Материал профиля
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей ленты
Легированная сталь, нержавеющая
Материал крышки привода
Алюминиевое литье, с покрытием
Материал направляющей рейки
Сталь
Материал каретки
Алюминиевое литье под давление
Материал гайки шпинделя
Сталь
Материал шпинделя
Сталь

Принадлежности

Что подходит к ELGC-BS-KF-32-600-8P

По разделу «Принадлежности» каталога Festo — для размера 32. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели12
Крепление7
Подключение воздуха3

Документы

Документация

PDFТаблица данных ELGC-BS-KF-32-600-8PPDF · Festo · на русскомPDFКаталог Festo ELGC-BSPDF · на английском · Festo, 2026ELGCВсе исполнения серии57 позиций, подбор по параметрам

FAQ

Частые вопросы

ELGC-BS-KF-32-600-8P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ELGC-BS-KF-32-600-8P?

Привод со шпинделем Festo ELGC-BS-KF-32-600-8P, артикул 8061482: размер — 32; рабочий ход — 600 мм; код интерфейса, привод — V25; расстояние от поверхности каретки до центра направляющей — 31,4 мм; резерв хода — 0 мм; масса — 1,24 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ELGC-BS-KF-32-600-8P?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

03Из каких материалов изготовлен ELGC-BS-KF-32-600-8P?

Материал концевых крышек — алюминиевое литье, с покрытием; материал профиля — анодированный алюминий; материал закрывающей ленты — легированная сталь, нержавеющая; материал крышки привода — алюминиевое литье, с покрытием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ELGC-BS-KF-32-600-8P?

ELGC — привод со шпинделем; BS — привод: шарико-винтовая передача; KF — направляющая: шариковая направляющая качения; 32 — типоразмер: 32; 600 — ход: 600 мм; 8P — шаг ШВП: 8 мм.

05Какие исполнения есть в серии ELGC, кроме ELGC-BS-KF-32-600-8P?

В серии «Привод со шпинделем ELGC» — 57 позиций. У ELGC-BS-KF-32-600-8P: рабочий ход — 600 мм. Другие варианты (рабочий ход: 100 мм, 200 мм, 300 мм, 400 мм, 500 мм, 800 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к ELGC-BS-KF-32-600-8P?

В блоке «Принадлежности» на этой странице: датчики и кабели (12), крепление (7), подключение воздуха (3). Например: EAPM-L2-32-SLS, EADT-S-L5-32, QSM-G1/8-6-I. Подобраны по каталогу Festo для этого размера.

07Есть ли на ELGC-BS-KF-32-600-8P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ELGC-BS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ELGC-BS-KF-32-600-8P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ELGC-BS-KF-32-600-8P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ELGC-BS-KF-32-600-8P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8061482; ввоз официальный, с грузовой таможенной декларацией.
