FestoПривод со шпинделем

ELGC-BS-KF-45-600-10P

GTIN 4052568295783 Оригинал Festo

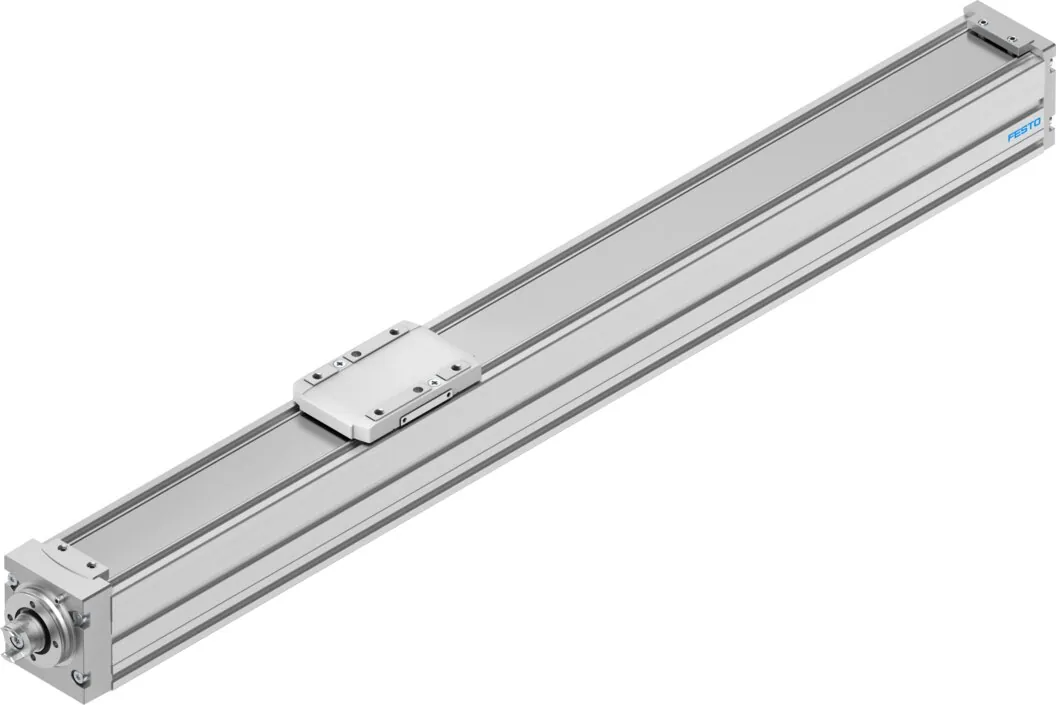

Привод со шпинделем Festo ELGC-BS-KF-45-600-10P: 45; 600 мм; v32; 42,8 мм.

Размер
45
Рабочий ход
600 мм
Код интерфейса, привод
V32
Расстояние от поверхности каретки до центра направляющей
42,8 мм
Резерв хода
0 мм
Масса
2,40 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Обозначение

Что означает ELGC-BS-KF-45-600-10P

  1. ELGCСерия

    Привод со шпинделем

  2. BSПривод

    Шарико-винтовая передача

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 45Типоразмер

    45

  5. 600Ход

    600 мм

  6. 10PШаг ШВП

    10 мм

Характеристики

Технические данные ELGC-BS-KF-45-600-10P

Основные

Рабочий ход
600 мм
Размер
45
Резерв хода
0 мм
Реверсивный люфт
0,15 мм
Диаметр шпинделя
10 мм
Шаг шпинделя
10 мм/об
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; со шпинделем с рециркулирующим шарикоподшипником
Тип мотора
Шаговый мотор; Сервомотор
Тип шпинделя
Шарико-винтовая передача
Определение позиции
Для герконов; Для индуктивных датчиков.
Макс. ускорение
15 м/с²
Макс. скорость
3600 1/min; 0,6 м/с
Точность повторения
±0,015 мм
Рабочий цикл
100 %
Класс защиты
IP40
Энергия удара в крайних положениях
0,5 mJ
Примечание по энергии удара в конечных положениях
При максимальной скорости выхода в исходное положение 0.01 м/с
Моменты инерции сечения 2-ой степени Iy
140E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
170E+03 мм⁴
Момент холостого хода при максимальной скорости перемещения
0,12 Н·м
Момент холостого хода при минимальной скорости перемещения
0,032 Н·м
Макс. усилие Fy
300 Н
Макс. усилие Fz
600 Н
Fy для расчёта направляющей на ресурс 5000 км или 5 млн циклов
880 Н
Fz для расчёта направляющей на ресурс 5000 км или 5 млн циклов
880 Н
Макс. момент Mx
5,5 Н·м
Макс. момент My
4,7 Н·м
Макс. момент Mz
4,7 Н·м
Mx для расчёта направляющей на ресурс 5000 км или 5 млн циклов
5,5 Н·м
My для расчёта направляющей на ресурс 5000 км или 5 млн циклов
4,7 Н·м
Mz для расчёта направляющей на ресурс 5000 км или 5 млн циклов
4,7 Н·м
Fх с теоретическим ресурсом 100 км (только с точки зрения направляющей)
20 Н·м
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)
17 Н·м
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)
17 Н·м
Расстояние от поверхности каретки до центра направляющей
42,8 мм
Макс. радиальное усилие на приводном валу
180 Н
Макс. усилие подачи Fx
100 Н
Крутящий момент инерции
8,5E+03 мм⁴
Массовый момент инерции JH на метр хода
0,05056 кг·см²
Массовый момент инерции JL на кг нагрузки
0,02533 кг·см²
Массовый момент инерции, JO
0,0082 кг·см²
Коэффициент подачи
10 мм/об
Интервалы обслуживания
Смазка на весь срок службы
Динамическое отклонение (нагрузка перемещается)
0,05% длины привода, макс. 0,5 мм
Статическое отклонение (нагрузка в покое)
0.1% длины привода
Код интерфейса, привод
V32

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Класс чистоты помещения
Класс 7 по ISO
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса
220 г
Дополнительный вес на 10 мм хода
36 г

Материалы

Материал концевых крышек
Алюминиевое литье, с покрытием
Материал профиля
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей ленты
Легированная сталь, нержавеющая
Материал крышки привода
Алюминиевое литье, с покрытием
Материал направляющей рейки
Сталь
Материал каретки
Алюминиевое литье под давление
Материал гайки шпинделя
Сталь
Материал шпинделя
Сталь

Принадлежности

Что подходит к ELGC-BS-KF-45-600-10P

По разделу «Принадлежности» каталога Festo — для размера 45. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели12
Крепление8
Подключение воздуха3

Документы

Документация

PDFТаблица данных ELGC-BS-KF-45-600-10PPDF · Festo · на русскомPDFКаталог Festo ELGC-BSPDF · на английском · Festo, 2026ELGCВсе исполнения серии57 позиций, подбор по параметрам
