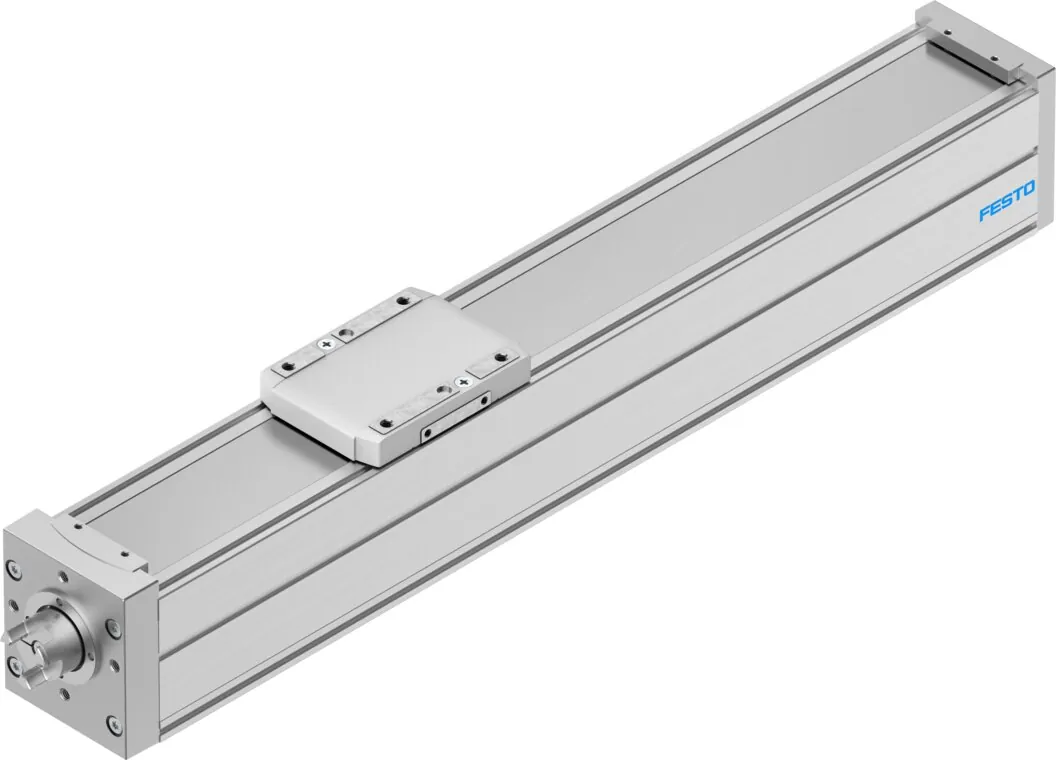

FestoПривод со шпинделем

ELGC-BS-KF-80-400-16P

GTIN 4052568295905 Оригинал Festo

Привод со шпинделем Festo ELGC-BS-KF-80-400-16P: 80; 400 мм; t46; 72,5 мм.

Размер
80
Рабочий ход
400 мм
Код интерфейса, привод
T46
Расстояние от поверхности каретки до центра направляющей
72,5 мм
Резерв хода
0 мм
Масса
6,34 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Обозначение

Что означает ELGC-BS-KF-80-400-16P

  1. ELGCСерия

    Привод со шпинделем

  2. BSПривод

    Шарико-винтовая передача

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 80Типоразмер

    80

  5. 400Ход

    400 мм

  6. 16PШаг ШВП

    16 мм

Характеристики

Технические данные ELGC-BS-KF-80-400-16P

Основные

Рабочий ход
400 мм
Размер
80
Резерв хода
0 мм
Реверсивный люфт
0,15 мм
Диаметр шпинделя
16 мм
Шаг шпинделя
16 мм/об
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; со шпинделем с рециркулирующим шарикоподшипником
Тип мотора
Шаговый мотор; Сервомотор
Тип шпинделя
Шарико-винтовая передача
Определение позиции
Для герконов; Для индуктивных датчиков.
Макс. ускорение
15 м/с²
Макс. скорость
3750 1/min; 1 м/с
Точность повторения
±0,01 мм
Рабочий цикл
100 %
Класс защиты
IP40
Энергия удара в крайних положениях
2 mJ
Примечание по энергии удара в конечных положениях
При максимальной скорости выхода в исходное положение 0.01 м/с
Моменты инерции сечения 2-ой степени Iy
1.370E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
1.660E+03 мм⁴
Момент холостого хода при максимальной скорости перемещения
0,396 Н·м
Момент холостого хода при минимальной скорости перемещения
0,095 Н·м
Макс. усилие Fy
900 Н
Макс. усилие Fz
2700 Н
Fy для расчёта направляющей на ресурс 5000 км или 5 млн циклов
5543 Н
Fz для расчёта направляющей на ресурс 5000 км или 5 млн циклов
5543 Н
Макс. момент Mx
59,8 Н·м
Макс. момент My
56,2 Н·м
Макс. момент Mz
56,2 Н·м
Mx для расчёта направляющей на ресурс 5000 км или 5 млн циклов
59,8 Н·м
My для расчёта направляющей на ресурс 5000 км или 5 млн циклов
56,2 Н·м
Mz для расчёта направляющей на ресурс 5000 км или 5 млн циклов
56,2 Н·м
Fх с теоретическим ресурсом 100 км (только с точки зрения направляющей)
220 Н·м
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)
207 Н·м
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)
207 Н·м
Расстояние от поверхности каретки до центра направляющей
72,5 мм
Макс. радиальное усилие на приводном валу
500 Н
Макс. усилие подачи Fx
350 Н
Крутящий момент инерции
90,5E+03 мм⁴
Массовый момент инерции JH на метр хода
0,35257 кг·см²
Массовый момент инерции JL на кг нагрузки
0,064846 кг·см²
Массовый момент инерции, JO
0,07856 кг·см²
Коэффициент подачи
16 мм/об
Интервалы обслуживания
Смазка на весь срок службы
Динамическое отклонение (нагрузка перемещается)
0,05% длины привода, макс. 0,5 мм
Статическое отклонение (нагрузка в покое)
0.1% длины привода
Код интерфейса, привод
T46

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Класс чистоты помещения
Класс 7 по ISO
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса
978 г
Дополнительный вес на 10 мм хода
88 г

Материалы

Материал концевых крышек
Алюминиевое литье, с покрытием
Материал профиля
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей ленты
Легированная сталь, нержавеющая
Материал крышки привода
Алюминиевое литье, с покрытием
Материал направляющей рейки
Сталь
Материал каретки
Алюминиевое литье под давление
Материал гайки шпинделя
Сталь
Материал шпинделя
Сталь

Принадлежности

Что подходит к ELGC-BS-KF-80-400-16P

По разделу «Принадлежности» каталога Festo — для размера 80. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели12
Крепление3
Подключение воздуха2

Документы

Документация

PDFТаблица данных ELGC-BS-KF-80-400-16PPDF · Festo · на русскомPDFКаталог Festo ELGC-BSPDF · на английском · Festo, 2026ELGCВсе исполнения серии57 позиций, подбор по параметрам

FAQ

Частые вопросы

ELGC-BS-KF-80-400-16P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ELGC-BS-KF-80-400-16P?

Привод со шпинделем Festo ELGC-BS-KF-80-400-16P, артикул 8061501: размер — 80; рабочий ход — 400 мм; код интерфейса, привод — T46; расстояние от поверхности каретки до центра направляющей — 72,5 мм; резерв хода — 0 мм; масса — 6,34 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ELGC-BS-KF-80-400-16P?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

03Из каких материалов изготовлен ELGC-BS-KF-80-400-16P?

Материал концевых крышек — алюминиевое литье, с покрытием; материал профиля — анодированный алюминий; материал закрывающей ленты — легированная сталь, нержавеющая; материал крышки привода — алюминиевое литье, с покрытием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ELGC-BS-KF-80-400-16P?

ELGC — привод со шпинделем; BS — привод: шарико-винтовая передача; KF — направляющая: шариковая направляющая качения; 80 — типоразмер: 80; 400 — ход: 400 мм; 16P — шаг ШВП: 16 мм.

05Какие исполнения есть в серии ELGC, кроме ELGC-BS-KF-80-400-16P?

В серии «Привод со шпинделем ELGC» — 57 позиций. У ELGC-BS-KF-80-400-16P: рабочий ход — 400 мм. Другие варианты (рабочий ход: 100 мм, 200 мм, 300 мм, 500 мм, 600 мм, 800 мм, 1000 мм, 1200 мм и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к ELGC-BS-KF-80-400-16P?

В блоке «Принадлежности» на этой странице: датчики и кабели (12), крепление (3), подключение воздуха (2). Например: EAPM-L2-80-SLS, EAHF-L2-45-P-D4, QSM-G1/8-6-I. Подобраны по каталогу Festo для этого размера.

07Есть ли на ELGC-BS-KF-80-400-16P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ELGC-BS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ELGC-BS-KF-80-400-16P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ELGC-BS-KF-80-400-16P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ELGC-BS-KF-80-400-16P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8061501; ввоз официальный, с грузовой таможенной декларацией.
