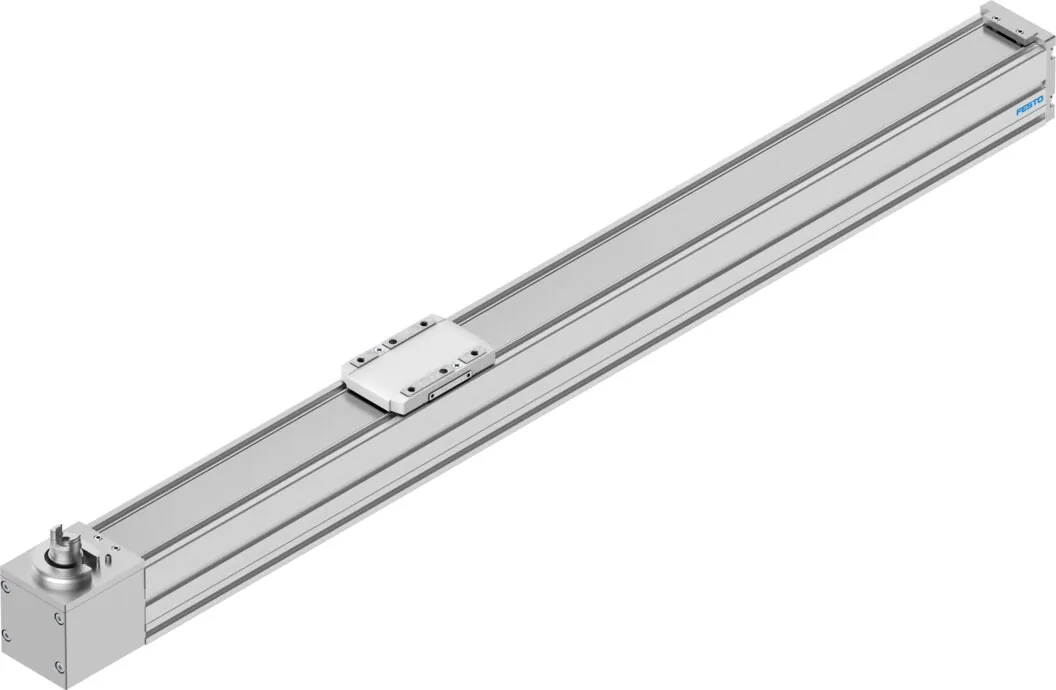

FestoПривод с зубчатым ремнём

ELGC-TB-KF-45-600

GTIN 4052568296001 Оригинал Festo

Привод с зубчатым ремнём Festo ELGC-TB-KF-45-600: 45; 600 мм; v32; 42,8 мм.

Размер
45
Рабочий ход
600 мм
Код интерфейса, привод
V32
Расстояние от поверхности каретки до центра направляющей
42,8 мм
Эффективный диаметр приводной шестерни
19,1 мм
Масса
2,13 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Рабочий ход

Обозначение

Что означает ELGC-TB-KF-45-600

  1. ELGCСерия

    Привод с зубчатым ремнём

  2. TBПривод

    Зубчатый ремень

  3. KFНаправляющая

    Шариковая направляющая качения

  4. 45Типоразмер

    45

  5. 600Ход

    600 мм

Характеристики

Технические данные ELGC-TB-KF-45-600

Основные

Эффективный диаметр приводной шестерни
19,1 мм
Рабочий ход
600 мм
Размер
45
Резерв хода
0 мм
Удлинение зубчатого ремня
0,187 %
Шаг зубчатого ремня
2 мм
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Электромеханический линейный привод; С зубчатым ремнем
Тип мотора
Шаговый мотор; Сервомотор
Метод измерения: датчик перемещения
Инкрементальный
Определение позиции
Для герконов; Для индуктивных датчиков.
Макс. ускорение
15 м/с²
Макс. скорость
1,2 м/с
Точность повторения
±0,1 мм
Рабочий цикл
100 %
Класс защиты
IP40
Энергия удара в крайних положениях
0,125 mJ
Примечание по энергии удара в конечных положениях
При максимальной скорости выхода в исходное положение 0.01 м/с
Моменты инерции сечения 2-ой степени Iy
140E+03 мм⁴
Моменты инерции сечения 2-ой степени Iz
170E+03 мм⁴
Макс. приводной момент
0,716 Н·м
Макс. усилие Fy
300 Н
Макс. усилие Fz
600 Н
Fy для расчёта направляющей на ресурс 5000 км или 5 млн циклов
880 Н
Fz для расчёта направляющей на ресурс 5000 км или 5 млн циклов
880 Н
Макс. сопротивление в холостом режиме
7,8 Н
Макс. момент Mx
5,5 Н·м
Макс. момент My
4,7 Н·м
Макс. момент Mz
4,7 Н·м
Mx для расчёта направляющей на ресурс 5000 км или 5 млн циклов
5,5 Н·м
My для расчёта направляющей на ресурс 5000 км или 5 млн циклов
4,7 Н·м
Mz для расчёта направляющей на ресурс 5000 км или 5 млн циклов
4,7 Н·м
Fх с теоретическим ресурсом 100 км (только с точки зрения направляющей)
20 Н·м
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)
17 Н·м
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)
17 Н·м
Расстояние от поверхности каретки до центра направляющей
42,8 мм
Макс. усилие подачи Fx
75 Н
Движущий момент на холостом ходу
0,075 Н·м
Крутящий момент инерции
8,5E+03 мм⁴
Массовый момент инерции JH на метр хода
0,0281 кг·см²
Массовый момент инерции JL на кг нагрузки
0,9119 кг·см²
Массовый момент инерции, JO
0,1862 кг·см²
Коэффициент подачи
60 мм/об
Интервалы обслуживания
Смазка на весь срок службы
Динамическое отклонение (нагрузка перемещается)
0,05% длины привода, макс. 0,5 мм
Статическое отклонение (нагрузка в покое)
0.1% длины привода
Код интерфейса, привод
V32

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Класс чистоты помещения
Класс 7 по ISO
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса
169 г
Перемещаемая масса при ходе 0 мм
169 г
Вес каретки
55 г
Вес продукта
2135 г
Базовый вес на 0 мм хода
760 г
Дополнительный вес на 10 мм хода
23 г

Материалы

Материал концевых крышек
Алюминиевое литье, с покрытием
Материал профиля
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей ленты
Лента из нержавеющей стали
Материал крышки привода
Алюминиевое литье, с покрытием
Материал направляющей рейки
Закаленная сталь
Материал шкива
Легированная сталь, нержавеющая
Материал каретки
Алюминиевое литье под давление
Материал зубчатого ремня
Полихлоропрен со стекловолокном

Принадлежности

Что подходит к ELGC-TB-KF-45-600

По разделу «Принадлежности» каталога Festo — для размера 45. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели12
Крепление9
Подключение воздуха2

Документы

Документация

PDFТаблица данных ELGC-TB-KF-45-600PDF · Festo · на русскомPDFКаталог Festo ELGC-TBPDF · на английском · Festo, 2026ELGCВсе исполнения серии57 позиций, подбор по параметрам

FAQ

Частые вопросы

ELGC-TB-KF-45-600: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ELGC-TB-KF-45-600?

Привод с зубчатым ремнём Festo ELGC-TB-KF-45-600, артикул 8062771: размер — 45; рабочий ход — 600 мм; код интерфейса, привод — V32; расстояние от поверхности каретки до центра направляющей — 42,8 мм; эффективный диаметр приводной шестерни — 19,1 мм; масса — 2,13 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать ELGC-TB-KF-45-600?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

03Из каких материалов изготовлен ELGC-TB-KF-45-600?

Материал концевых крышек — алюминиевое литье, с покрытием; материал профиля — анодированный алюминий; материал закрывающей ленты — лента из нержавеющей стали; материал крышки привода — алюминиевое литье, с покрытием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ELGC-TB-KF-45-600?

ELGC — привод с зубчатым ремнём; TB — привод: зубчатый ремень; KF — направляющая: шариковая направляющая качения; 45 — типоразмер: 45; 600 — ход: 600 мм.

05Какие исполнения есть в серии ELGC, кроме ELGC-TB-KF-45-600?

В серии «Привод со шпинделем ELGC» — 57 позиций. У ELGC-TB-KF-45-600: рабочий ход — 600 мм. Другие варианты (рабочий ход: 100 мм, 200 мм, 300 мм, 400 мм, 500 мм, 800 мм, 1000 мм, 1200 мм и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к ELGC-TB-KF-45-600?

В блоке «Принадлежности» на этой странице: датчики и кабели (12), крепление (9), подключение воздуха (2). Например: EAPM-L2-45-SLS, EADT-S-L5-32, QSM-G1/8-4-I. Подобраны по каталогу Festo для этого размера.

07Есть ли на ELGC-TB-KF-45-600 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ELGC-TB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ELGC-TB-KF-45-600 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ELGC-TB-KF-45-600 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ELGC-TB-KF-45-600 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8062771; ввоз официальный, с грузовой таможенной декларацией.
