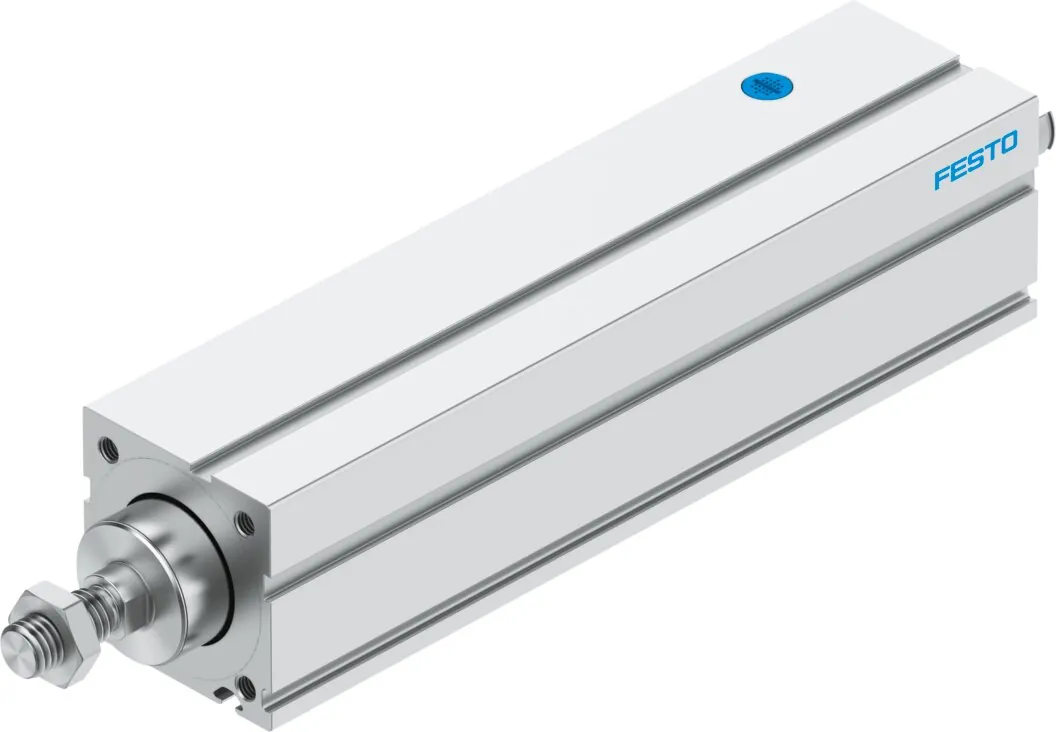

FestoЭлектроцилиндр

EPCC-BS-45-100-3P-A

GTIN 4052568452629 Оригинал Festo

Электроцилиндр Festo EPCC-BS-45-100-3P-A: 45; 100 мм; 3 мм/об; с внутренней резьбой; с принадлежностями.

Размер
45
Ход
100 мм
Шаг шпинделя
3 мм/об
Резерв хода
0 мм
Резьба на штоке
M10x1,25
Масса
1,12 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • 25
  • 32
  • 45
  • 60

Ход

Шаг шпинделя

  • 2 мм/об
  • 3 мм/об
  • 5 мм/об
  • 6 мм/об
  • 8 мм/об
  • 10 мм/об
  • 12 мм/об

Обозначение

Что означает EPCC-BS-45-100-3P-A

  1. EPCCСерия

    Электроцилиндр

  2. BSПривод

    Шарико-винтовая передача

  3. 45Типоразмер

    45

  4. 100Ход

    100 мм

  5. 3PШаг винта

    3 мм

  6. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные EPCC-BS-45-100-3P-A

Основные

Размер
45
Ход
100 мм
Резерв хода
0 мм
Резьба на штоке
M10x1,25
Реверсивный люфт
100 мкм
Диаметр шпинделя
10 мм
Шаг шпинделя
3 мм/об
Макс. угловое отклонение штока +/-
1 °
Положение при сборке
Любое
Конец штока
Наружная резьба
Тип мотора
Шаговый мотор; Сервомотор
Определение позиции
Для герконов
Тип конструкции
Электрический цилиндр; С шарико-винтовой передачей
Тип шпинделя
Шарико-винтовая передача
Защита от скручивания/направляющая
С направляющей на плоских подшипниках
Макс. ускорение
5 м/с²
Макс. скорость
0,18 м/с
Точность повторения
±0,02 мм
Рабочий цикл
100 %
Относительная влажность воздуха
0 — 95 %; не конденсирующий
Класс защиты
IP40
Энергия удара в крайних положениях
0,012 Дж
Макс. момент Mx
0 Н·м
Макс. момент My
2,9 Н·м
Макс. момент Mz
2,9 Н·м
Макс. радиальное усилие на приводном валу
180 Н
Макс. усилие подачи Fx
450 Н
Ориентировочное значение полезной нагрузки, горизонтальной
60 кг
Ориентировочное значение полезной нагрузки, вертикальной
30 кг
Массовый момент инерции JH на метр хода
0,0503 кг·см²
Массовый момент инерции JL на кг нагрузки
0,0023 кг·см²
Массовый момент инерции, JO
0,0109 кг·см²
Тип крепления
С внутренней резьбой; с принадлежностями

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Класс чистоты помещения
Класс 9 по ISO
Температура хранения
−20 … 60 °C
Температура окружающей среды
0 … 60 °C

Масса

Перемещаемая масса при ходе 0 мм
179 г
Дополнительный коэффициент массы на 10 мм хода
4,9 г
Базовый вес на 0 мм хода
555 г
Дополнительный вес на 10 мм хода
41 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевый сплав; Гладкое анодирование
Материал штока
Легированная сталь, нержавеющая
Материал гайки шпинделя
Сталь
Материал шпинделя
Катанная подшипниковая сталь

Принадлежности

Что подходит к EPCC-BS-45-100-3P-A

По разделу «Принадлежности» каталога Festo — для размера 45. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели7
Крепление14
Подключение воздуха3

Документы

Документация

PDFТаблица данных EPCC-BS-45-100-3P-APDF · Festo · на русскомPDFКаталог Festo EPCCPDF · на английском · Festo, 2026EPCCВсе исполнения серии78 позиций, подбор по параметрам

FAQ

Частые вопросы

EPCC-BS-45-100-3P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EPCC-BS-45-100-3P-A?

Электроцилиндр Festo EPCC-BS-45-100-3P-A, артикул 5428861: размер — 45; ход — 100 мм; шаг шпинделя — 3 мм/об; резерв хода — 0 мм; резьба на штоке — M10x1,25; масса — 1,12 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Чем электроцилиндр отличается от пневмоцилиндра?

Шток двигает электродвигатель, а не сжатый воздух: его можно остановить в любой точке хода, а положение и скорость задаются с контроллера.

03В каких условиях можно использовать EPCC-BS-45-100-3P-A?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; класс защиты — IP40.

04Из каких материалов изготовлен EPCC-BS-45-100-3P-A?

Материал корпуса — алюминиевый сплав, гладкое анодирование; материал штока — легированная сталь, нержавеющая; материал гайки шпинделя — сталь; материал шпинделя — катанная подшипниковая сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение EPCC-BS-45-100-3P-A?

EPCC — электроцилиндр; BS — привод: шарико-винтовая передача; 45 — типоразмер: 45; 100 — ход: 100 мм; 3P — шаг винта: 3 мм; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии EPCC, кроме EPCC-BS-45-100-3P-A?

В серии «Электроцилиндр EPCC» — 78 позиций. У EPCC-BS-45-100-3P-A: размер — 45; ход — 100 мм; шаг шпинделя — 3 мм/об. Другие варианты (размер: 32) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к EPCC-BS-45-100-3P-A?

В блоке «Принадлежности» на этой странице: датчики и кабели (7), крепление (14), подключение воздуха (3). Например: SMT-8M-A-PS-24V-E-0,3-M8D, EAHA-P2-45, QS-G1/4-8-I. Подобраны по каталогу Festo для этого размера.

08Есть ли на EPCC-BS-45-100-3P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EPCC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит EPCC-BS-45-100-3P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EPCC-BS-45-100-3P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10EPCC-BS-45-100-3P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5428861; ввоз официальный, с грузовой таможенной декларацией.
