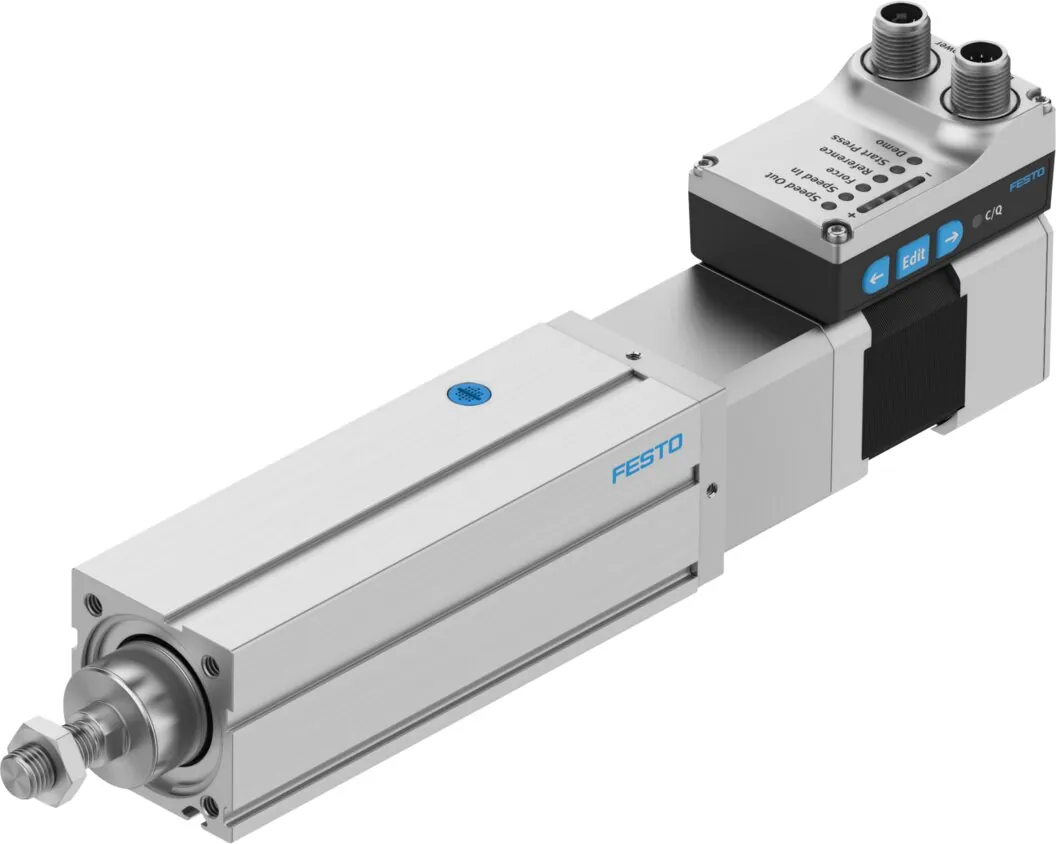

FestoЭлектроцилиндр в сборе

EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA

GTIN 4052568466152 Оригинал Festo

Электроцилиндр в сборе Festo EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA: 45; 50 мм; 10 мм/об; 10 мм.

Размер
45
Ход
50 мм
Шаг шпинделя
10 мм/об
Диаметр шпинделя
10 мм
Резерв хода
0 мм
Масса
1,39 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Шаг шпинделя

  • 3 мм/об
  • 5 мм/об
  • 8 мм/об
  • 10 мм/об
  • 12 мм/об

Обозначение

Что означает EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA

  1. EPCSСерия

    Электроцилиндр в сборе

  2. BSПривод

    Шарико-винтовая передача

  3. 45Типоразмер

    45

  4. 50Ход

    50 мм

  5. 10PШаг ШВП

    10 мм

  6. AОпрос положения

    Для датчиков положения

  7. STТип двигателя

    Шаговый двигатель ST

  8. MКонтроллер

    Встроенный

  9. H1Панель управления

    Встроенный

  10. PLKПротокол или управление

    PNP и IO-Link

  11. AAКонтроль конечных положений

    Со встроенным контролем конечных положений

Характеристики

Технические данные EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA

Основные

Размер
45
Ход
50 мм
Резерв хода
0 мм
Резьба на штоке
M10x1,25
Реверсивный люфт
100 мкм
Диаметр шпинделя
10 мм
Шаг шпинделя
10 мм/об
Макс. угловое отклонение штока +/-
1 °
Положение при сборке
Любое
Конец штока
Наружная резьба
Тип мотора
Шаговый мотор
Тип конструкции
Электрический цилиндр; С шарико-винтовой передачей; Со встроенным приводом
Тип шпинделя
Шарико-винтовая передача
Защита от скручивания/направляющая
С направляющей на плоских подшипниках
Тарировка
Фиксирующий упор, позитивный; Фиксирующий упор, негативный; Датчик ссылки
Датчик положения ротора
Абсолютный однооборотный энкодер
Принцип измерения поворотного энкодера
Магнитный
Мониторинг температуры
Остановка при перегреве; Встроенный прецизионный КМОП-датчик температуры с аналоговым выходом
Дополнительные функции
Пользовательский интерфейс; Встроенный контроль конечных положений
Дисплей
LED
Режим готовности дисплея
LED
Макс. ускорение
5 м/с²
Макс. скорость
0,23 м/с
Скорость в режиме Speed Press
0,01 м/с
Точность повторения
±0,02 мм
Характеристики цифровых выходов
Конфигурируемый; Без гальванической развязки
Рабочий цикл
100 %
Класс защиты изоляции
B
Макс. ток, цифровые выходы логики
100 мА
Макс. потребление тока
3 А
Макс. потребление тока, система управления
0,3 А
Номинальное напряжение DC
24 В
Номинальный ток
3 А
Параметры конфигурации интерфейса
IO-Link; Пользовательский интерфейс
Триггер энкодера положения ротора
16 Bit
Допустимые колебания напряжения
+/- 15 %
Электропитание, тип подключения
Разъем
Электропитание, технология подключения
M12x1, кодировка T to EN 61076-2-111
Электропитание, количество контактов/проводов
4
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Относительная влажность воздуха
0 — 90 %; не конденсирующий
Класс защиты
IP40
Класс безопасности
III
Примечание по окружающей температуре
При температуре окружающей среды выше 30 °C мощность нужно снижать; на 2 % на каждый градус.
Макс. момент Mx
0 Н·м
Макс. момент My
2,9 Н·м
Макс. момент Mz
2,9 Н·м
Макс. радиальное усилие на приводном валу
180 Н
Макс. усилие подачи Fx
250 Н
Ориентировочное значение полезной нагрузки, горизонтальной
40 кг
Ориентировочное значение полезной нагрузки, вертикальной
13 кг
Интервалы обслуживания
Смазка на весь срок службы
Кол-во цифровых выходов на 24 В DC
2
Кол-во цифровых логических входов
2
Спецификация, цифровой вход
По IEC 61131-2, тип 1
Диапазон работы логических входов
24 В
Характеристики логических входов
Конфигурируемый; Без гальванической развязки
IO-Link, поддержка SIO режима
Да
IO-Link, протокол
Устройство V 1.1
IO-Link, режим связи
COM3 (230.4 kbd)
IO-Link, тип порта
A
IO-Link, число портов
1
IO-Link, ширина данных процесса OUT
2 байта
IO-Link, содержание данных процесса OUT
Move in 1 bit; Move out 1 bit; Quit Error 1 bit; Move Intermediate 1 bit
IO-Link, ширина данных процесса IN
2 байта
IO-Link, данные процесса содержат IN
State In 1 bit; State Out 1 bit; State Move 1 bit; State Device 1 bit; State Intermediate 1 bit
IO-Link, содержание сервисных данных IN
32 bit Force; 32 bit Position; 32 bit Speed
IO-Link, минимальное время цикла
1 мс
IO-Link, требуется память данных
0,5 кБ
Макс. длина линии
15 м, выходы; 15 м, входы; 20 м с IO-Link
Цифровые выходы
NPN (коммутация отрицательного сигнала); PNP (положительное переключение)
Вход логической схемы
NPN (коммутация отрицательного сигнала); PNP (положительное переключение)
Логический интерфейс, тип подключения
Разъем
Логический интерфейс, способ подключения
M12x1, A-код в соответствии с EN 61076-2-101
Логический интерфейс, число контактов
8
Логический интерфейс, схема контактов
00992264
Тип крепления
С внутренней резьбой; с принадлежностями

Условия работы

Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Класс чистоты помещения
Класс 9 по ISO
Температура хранения
−20 … 60 °C
Температура окружающей среды
0 … 50 °C

Масса

Перемещаемая масса при ходе 0 мм
179 г
Дополнительный коэффициент массы на 10 мм хода
4,9 г
Вес продукта
1390 г
Базовый вес на 0 мм хода
1185 г
Дополнительный вес на 10 мм хода
41 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Деформируемый алюминиевый сплав, анодированный
Материал штока
Легированная сталь, нержавеющая
Материал гайки шпинделя
Сталь
Материал шпинделя
Катанная подшипниковая сталь

Принадлежности

Что подходит к EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA

По разделу «Принадлежности» каталога Festo — для размера 45. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели24
Крепление17
Подключение воздуха4

Документы

Документация

PDFТаблица данных EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AAPDF · Festo · на русскомPDFКаталог Festo EPCSPDF · на английском · Festo, 2026EPCSВсе исполнения серии38 позиций, подбор по параметрам

FAQ

Частые вопросы

EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA?

Электроцилиндр в сборе Festo EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA, артикул 8118281: размер — 45; ход — 50 мм; шаг шпинделя — 10 мм/об; диаметр шпинделя — 10 мм; резерв хода — 0 мм; масса — 1,39 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Чем электроцилиндр отличается от пневмоцилиндра?

Шток двигает электродвигатель, а не сжатый воздух: его можно остановить в любой точке хода, а положение и скорость задаются с контроллера.

03В каких условиях можно использовать EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

04Из каких материалов изготовлен EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA?

Материал корпуса — деформируемый алюминиевый сплав, анодированный; материал штока — легированная сталь, нержавеющая; материал гайки шпинделя — сталь; материал шпинделя — катанная подшипниковая сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA?

EPCS — электроцилиндр в сборе; BS — привод: шарико-винтовая передача; 45 — типоразмер: 45; 50 — ход: 50 мм; 10P — шаг ШВП: 10 мм; A — опрос положения: для датчиков положения; ST — тип двигателя: шаговый двигатель ST; M — контроллер: встроенный; H1 — панель управления: встроенный; PLK — протокол или управление: PNP и IO-Link; AA — контроль конечных положений: со встроенным контролем конечных положений.

06Какие исполнения есть в серии EPCS, кроме EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA?

В серии «Электроцилиндр в сборе EPCS» — 38 позиций. У EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA: ход — 50 мм; шаг шпинделя — 10 мм/об. Другие варианты (ход: 100 мм, 150 мм, 200 мм, 250 мм, 300 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA?

В блоке «Принадлежности» на этой странице: датчики и кабели (24), крепление (17), подключение воздуха (4). Например: SMT-8M-A-PS-24V-E-0,3-M8D, EAHA-P2-45, QS-G1/4-8-I. Подобраны по каталогу Festo для этого размера.

08Есть ли на EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EPCS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10EPCS-BS-45-50-10P-A-ST-M-H1-PLK-AA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8118281; ввоз официальный, с грузовой таможенной декларацией.
