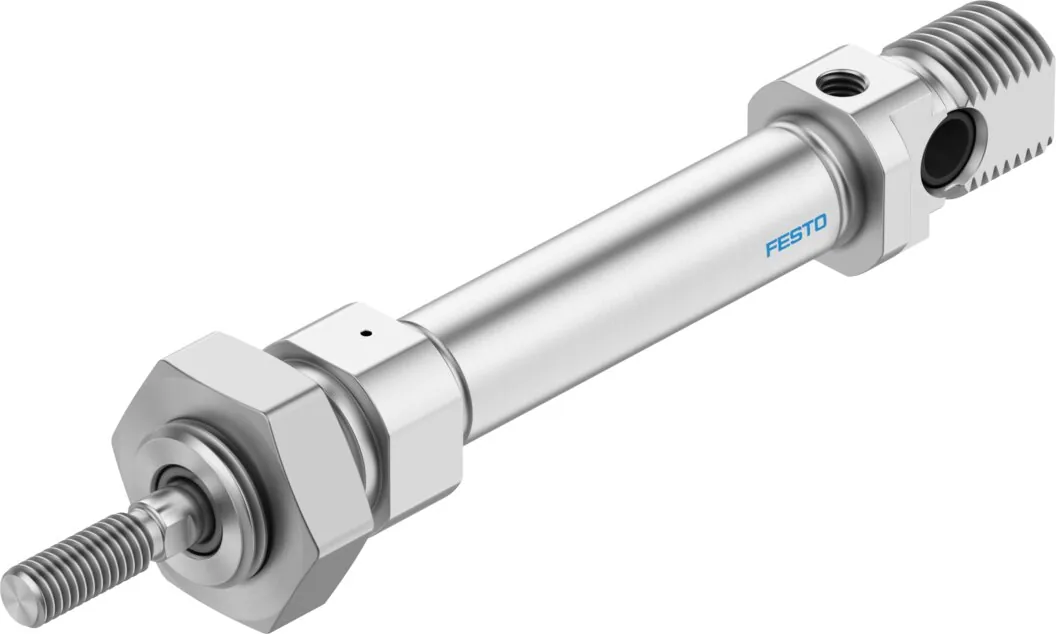

FestoКруглый цилиндр

ESNU-12-25-P-A

GTIN 4052568067175 Оригинал Festo

ESNU-12-25-P-A — круглый цилиндр Festo с поршнем 12 мм и ходом 25 мм, одностороннего действия; нажимного действия. При давлении 6 бар теоретическое усилие — 61 Н на выдвижение.

Диаметр поршня
12 мм
Ход
25 мм
Усилие при 6 бар
61 Н
Присоединение
M5
Резьба штока
M6
Масса
85 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Другой ход или опции — собрать в конфигураторе ESNU

Обозначение

Что означает ESNU-12-25-P-A

  1. ESNUСерия

    Круглый цилиндр

  2. 12Диаметр поршня

    12 мм

  3. 25Ход

    25 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные ESNU-12-25-P-A

Основные

Ход
25 мм
Диаметр поршня
12 мм
Резьба на штоке
M6
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Соответствует стандарту
CETOP RP 52 P; ISO 6432
Конец штока
Наружная резьба
Тип конструкции
Поршень; Шток; Корпус цилиндра
Определение позиции
Для герконов
Варианты
Односторонний шток
Режим работы
Одностороннего действия; нажимного действия
Энергия удара в крайних положениях
0,07 Дж
Теоретическое усилие при 6 бар, выдвижение
61 Н
Тип крепления
С принадлежностями
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
85 г
Перемещаемая масса при ходе 0 мм
18,5 г
Дополнительный коэффициент массы на 10 мм хода
2 г
Базовый вес на 0 мм хода
75 г
Дополнительный вес на 10 мм хода
4 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав; нейтральное анодирование
Материал уплотнений
NBR; TPE-U(PU)
Материал штока
Легированная сталь, нержавеющая
Материал колбы цилиндра
Легированная сталь, нержавеющая

По DIN ISO 6432, для бесконтактного опроса. Различные возможности крепления без и с дополнительными элементами крепления. С упругими демпфирующими кольцами в конечных положениях.

Принадлежности

Что подходит к ESNU-12-25-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ESNU-12-25-P-APDF · Festo · на русскомPDFКаталог серии ESNUPDF · на английском · Festo, 2026ESNUВсе исполнения серии42 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ESNU-12-25-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESNU-12-25-P-A?

Круглый цилиндр Festo ESNU-12-25-P-A, артикул 19261: диаметр поршня — 12 мм; ход — 25 мм; усилие при 6 бар — 61 Н; присоединение — M5; резьба штока — M6; масса — 85 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое круглый цилиндр?

Пневмоцилиндр с корпусом из круглой трубы, без профиля и стяжных шпилек. Его выбирают для небольших диаметров поршня, когда важны малые габариты и масса.

03При каком давлении и температуре работает ESNU-12-25-P-A?

По таблице данных Festo: рабочее давление — 1,5 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ESNU-12-25-P-A?

Материал крышки — алюминиевый сплав, нейтральное анодирование; материал уплотнений — NBR, TPE-U(PU); материал штока — легированная сталь, нержавеющая; материал колбы цилиндра — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESNU-12-25-P-A?

ESNU — круглый цилиндр; 12 — диаметр поршня: 12 мм; 25 — ход: 25 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии ESNU, кроме ESNU-12-25-P-A?

В серии «Круглый цилиндр ESNU» — 42 позиции. У ESNU-12-25-P-A: диаметр поршня — 12 мм; ход — 25 мм. Другие варианты (диаметр поршня: 8, 10, 16, 20, 25, 32, 40, 50 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESNU-12-25-P-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (5), крепление с защитой от коррозии (4), наконечники штока (6), датчики положения (4), крепление датчиков (1), дроссели с обратным клапаном (3). Например: HBN-12/16X1, CRHBN-12/16X1, SGS-M6, SMT-8M-A-NS-24V-E-0,3-M8D, SMBR-8-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESNU-12-25-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии ESNU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ESNU-12-25-P-A, если нужен другой ход?

В серии ESNU с поршнем 12 мм в этом исполнении есть ходы от 10 до 50 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ESNU-12-25-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESNU-12-25-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ESNU-12-25-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 19261; ввоз официальный, с грузовой таможенной декларацией.
