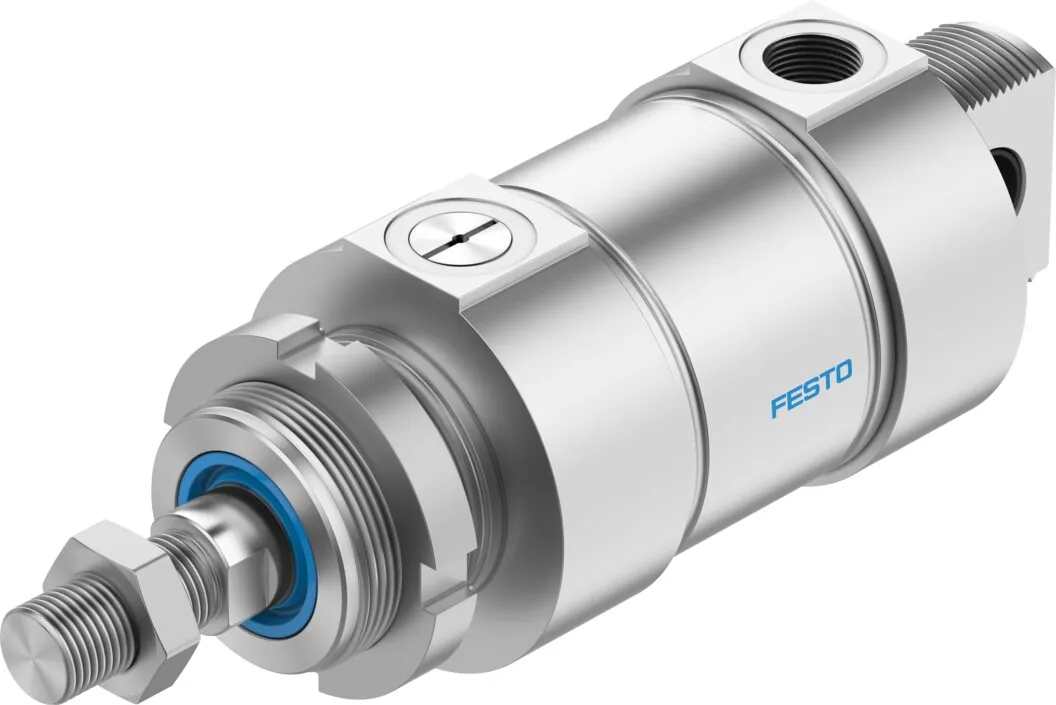

FestoКруглый цилиндр

ESNU-63-10-P-A

GTIN 4052568159399 Оригинал Festo

ESNU-63-10-P-A — круглый цилиндр Festo с поршнем 63 мм и ходом 10 мм, одностороннего действия; нажимного действия. При давлении 6 бар теоретическое усилие — 1765 Н на выдвижение и 95 Н на втягивание.

Диаметр поршня
63 мм
Ход
10 мм
Усилие при 6 бар
1765 Н
Присоединение
G3/8
Резьба штока
M16x1,5
Масса
1,49 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе ESNU

Обозначение

Что означает ESNU-63-10-P-A

  1. ESNUСерия

    Круглый цилиндр

  2. 63Диаметр поршня

    63 мм

  3. 10Ход

    10 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные ESNU-63-10-P-A

Основные

Ход
10 мм
Диаметр поршня
63 мм
Резьба на штоке
M16x1,5
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток; Корпус цилиндра
Определение позиции
Для герконов
Режим работы
Одностороннего действия; нажимного действия
Усилие возвратной пружины, втягивание
95 Н
Теоретическое усилие при 6 бар, втягивание
95 Н
Теоретическое усилие при 6 бар, выдвижение
1765 Н
Тип крепления
С принадлежностями
Пневматическое присоединение
G3/8

Условия работы

Рабочее давление
1,2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
484 г
Перемещаемая масса при ходе 0 мм
459 г
Дополнительный коэффициент массы на 10 мм хода
25 г
Вес продукта
1489 г
Базовый вес на 0 мм хода
1445 г
Дополнительный вес на 10 мм хода
44 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
NBR; TPE-U(PU)
Материал штока
Легированная сталь
Материал колбы цилиндра
Легированная сталь, нержавеющая

По DIN ISO 6432, для бесконтактного опроса. Различные возможности крепления без и с дополнительными элементами крепления. С упругими демпфирующими кольцами в конечных положениях.

Принадлежности

Что подходит к ESNU-63-10-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ESNU-63-10-P-APDF · Festo · на русскомPDFКаталог серии ESNUPDF · на английском · Festo, 2026ESNUВсе исполнения серии42 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ESNU-63-10-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESNU-63-10-P-A?

Круглый цилиндр Festo ESNU-63-10-P-A, артикул 196385: диаметр поршня — 63 мм; ход — 10 мм; усилие при 6 бар — 1765 Н; присоединение — G3/8; резьба штока — M16x1,5; масса — 1,49 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое круглый цилиндр?

Пневмоцилиндр с корпусом из круглой трубы, без профиля и стяжных шпилек. Его выбирают для небольших диаметров поршня, когда важны малые габариты и масса.

03При каком давлении и температуре работает ESNU-63-10-P-A?

По таблице данных Festo: рабочее давление — 1,2 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ESNU-63-10-P-A?

Материал крышки — алюминиевый сплав; материал уплотнений — NBR, TPE-U(PU); материал штока — легированная сталь; материал колбы цилиндра — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESNU-63-10-P-A?

ESNU — круглый цилиндр; 63 — диаметр поршня: 63 мм; 10 — ход: 10 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии ESNU, кроме ESNU-63-10-P-A?

В серии «Круглый цилиндр ESNU» — 42 позиции. У ESNU-63-10-P-A: диаметр поршня — 63 мм; ход — 10 мм; исполнение — P-A (для датчиков положения). Другие варианты (диаметр поршня: 8, 10, 12, 16, 20, 25, 32, 40 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESNU-63-10-P-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (7), крепление с защитой от коррозии (3), наконечники штока (9), датчики положения (4), крепление датчиков (1). Например: HBN-63X2, CRH-63, SGS-M16X1,5, SMT-8M-A-NS-24V-E-0,3-M8D, SMBR-8-63. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESNU-63-10-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии ESNU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ESNU-63-10-P-A, если нужен другой ход?

В серии ESNU с поршнем 63 мм в этом исполнении есть ходы от 10 до 50 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ESNU-63-10-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESNU-63-10-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ESNU-63-10-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 196385; ввоз официальный, с грузовой таможенной декларацией.
