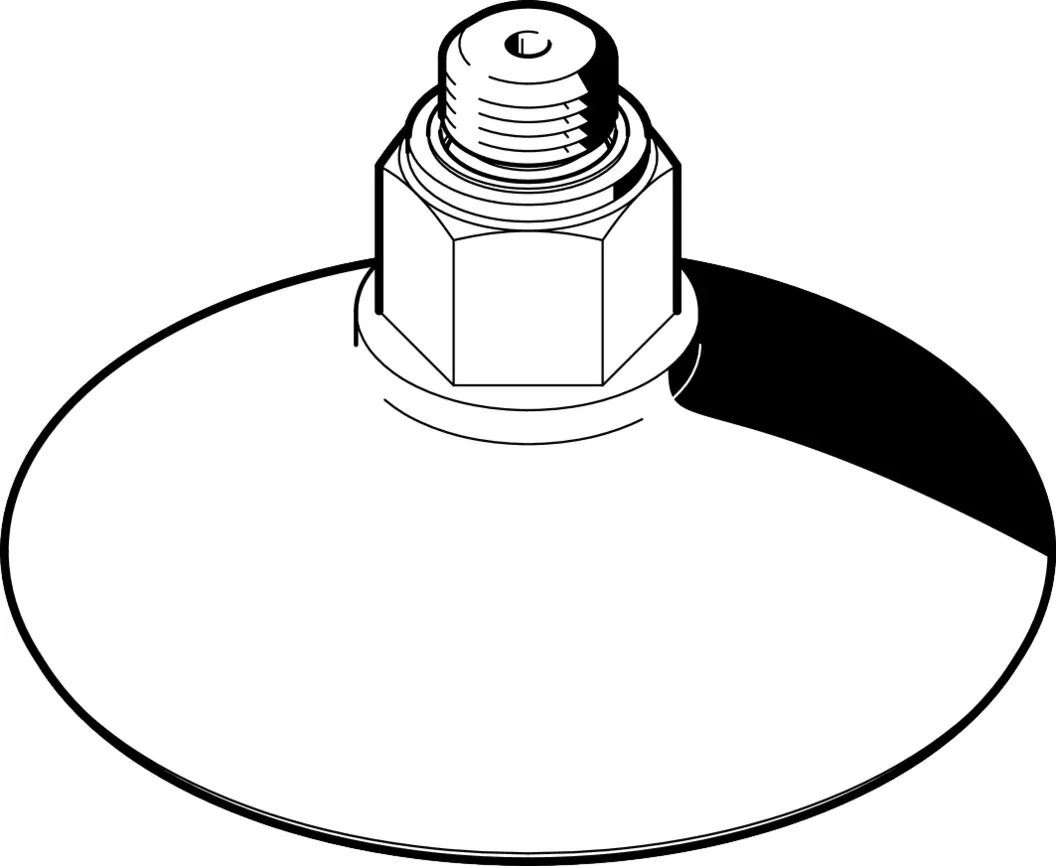

FestoКомплектный вакуумный захват

ESS-50-GT-G1/4

GTIN 4052568046774 Оригинал Festo

Комплектный вакуумный захват Festo ESS-50-GT-G1/4: легко заменяется.

Диаметр присоски
50 мм
Форма вакуумного захвата
Круглый глубокий
Подключение вакуума
G1/4
Цвет
Красный/коричневый
Компенсатор высоты для держателя вакуумного захвата
8 мм
Масса
21 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма вакуумного захвата

  • Круглая, 1.5 гофра
  • Круглый глубокий
  • Круглый плоский
  • Круглый, сверхглубокий
  • Круглый, сильфон на 3,5 гофра
  • Овальная плоская

Подключение вакуума

  • G1/4
  • G1/8
  • M4
  • M6
  • M10
  • M20x2
  • Внутренний диаметр 4 мм
  • Наружный диаметр 3 мм

Обозначение

Что означает ESS-50-GT-G1/4

  1. ESSСерия

    Комплектный вакуумный захват

  2. 50Размер присоски

    Диаметр 50 мм

  3. GTФорма присоски и материал

    Круглая колоколообразная; высокопрочный полиуретановый эластомер

  4. G1/4Вакуумное присоединение

    Резьба G1/4

Характеристики

Технические данные ESS-50-GT-G1/4

Основные

Компенсатор высоты для держателя вакуумного захвата
8 мм
Мин. радиус заготовки
40 мм
Условный проход
2,5 мм
Диаметр присоски
50 мм
Объем присоски
11,2 см³
Положение при сборке
Любое
Форма вакуумного захвата
Круглый глубокий
Номинальное рабочее давление
−0,7 бар
Усилие удержания при номинальном рабочем давлении
97 Н
Боковое усилие при номинальном рабочем давлении
30 Н
Тип крепления
Через канал вакуума
Подключение вакуума
G1/4
Цвет
Красный/коричневый
Твердость по Шору
72 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
21 г

Материалы

Материал резьбовой заглушки
Алюминиевый сплав
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
Vulkollan

Принадлежности

Что подходит к ESS-50-GT-G1/4

По разделу «Принадлежности» каталога Festo — для размера 50. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Сменные части2

Документы

Документация

PDFТаблица данных ESS-50-GT-G1/4PDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-50-GT-G1/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-50-GT-G1/4?

Комплектный вакуумный захват Festo ESS-50-GT-G1/4, артикул 525979: диаметр присоски — 50 мм; форма вакуумного захвата — круглый глубокий; подключение вакуума — G1/4; цвет — красный/коричневый; компенсатор высоты для держателя вакуумного захвата — 8 мм; масса — 21 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-50-GT-G1/4?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −10 … 80 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-50-GT-G1/4?

Материал резьбовой заглушки — алюминиевый сплав; материал вакуумного захвата — Vulkollan. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-50-GT-G1/4?

ESS — комплектный вакуумный захват; 50 — размер присоски: диаметр 50 мм; GT — форма присоски и материал: круглая колоколообразная, высокопрочный полиуретановый эластомер; G1/4 — вакуумное присоединение: резьба G1/4.

06Какие исполнения есть в серии ESS, кроме ESS-50-GT-G1/4?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-50-GT-G1/4: форма вакуумного захвата — круглый глубокий; подключение вакуума — G1/4. Другие варианты (форма вакуумного захвата: круглая, 1.5 гофра) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESS-50-GT-G1/4?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), сменные части (2). Например: QS-G1/4-10, ESV-50-GT. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESS-50-GT-G1/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESS-50-GT-G1/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-50-GT-G1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESS-50-GT-G1/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 525979; ввоз официальный, с грузовой таможенной декларацией.
