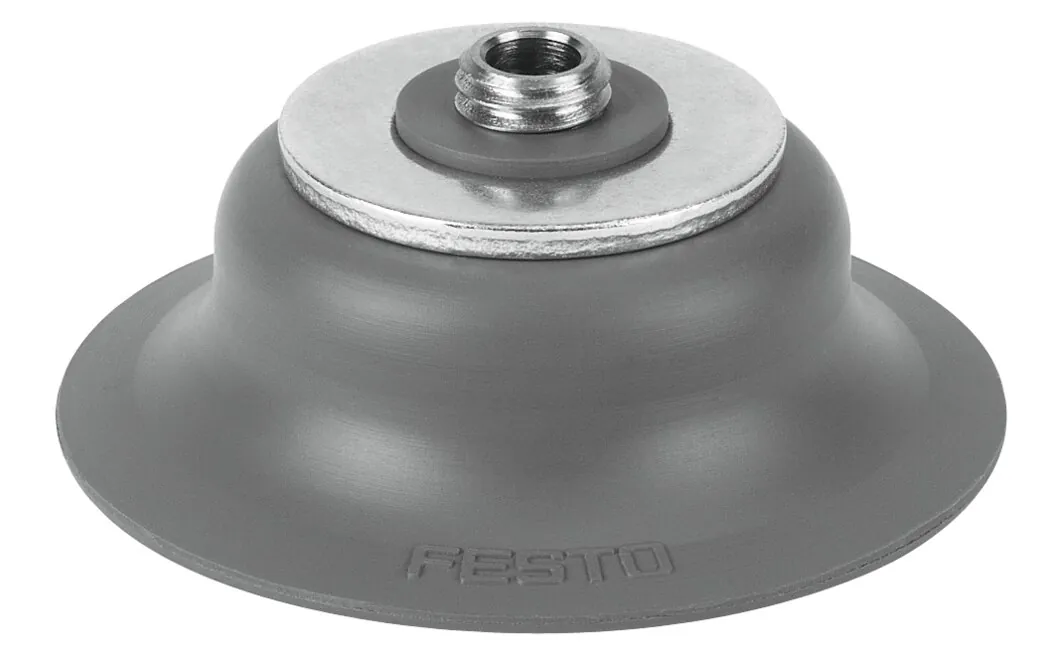

FestoКомплектный вакуумный захват

ESS-50-SF

GTIN 4052568078652 Оригинал Festo

Комплектный вакуумный захват Festo ESS-50-SF: легко заменяется.

Диаметр присоски
50 мм
Форма вакуумного захвата
Круглый плоский
Подключение вакуума
M6
Цвет
Серый
Мин. радиус заготовки
330 мм
Масса
22 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма вакуумного захвата

  • Круглая, 1.5 гофра
  • Круглый глубокий
  • Круглый плоский
  • Круглый, сверхглубокий
  • Круглый, сильфон на 3,5 гофра
  • Овальная плоская

Цвет

Обозначение

Что означает ESS-50-SF

  1. ESSСерия

    Комплектный вакуумный захват

  2. 50Размер присоски

    Диаметр 50 мм

  3. SFФорма присоски и материал

    Круглая стандартная; фторкаучук (FPM)

Характеристики

Технические данные ESS-50-SF

Основные

Мин. радиус заготовки
330 мм
Условный проход
3 мм
Диаметр присоски
50 мм
Объем присоски
2,387 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Относительно держателя присоски
Размер 4
Форма вакуумного захвата
Круглый плоский
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
105,8 Н
Боковое усилие при номинальном рабочем давлении
69,5 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M6
Цвет
Серый
Твердость по Шору
60 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 200 °C

Масса

Вес продукта
22 г

Материалы

Материал резьбовой заглушки
Отливка из алюминиевого сплава, никелированная Никелированная латунь; Гальванизированная и хромированная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
FPM

Принадлежности

Что подходит к ESS-50-SF

По разделу «Принадлежности» каталога Festo — для размера 50. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха9
Сменные части2

Документы

Документация

PDFТаблица данных ESS-50-SFPDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-50-SF: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-50-SF?

Комплектный вакуумный захват Festo ESS-50-SF, артикул 189312: диаметр присоски — 50 мм; форма вакуумного захвата — круглый плоский; подключение вакуума — M6; цвет — серый; мин. радиус заготовки — 330 мм; масса — 22 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-50-SF?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −10 … 200 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-50-SF?

Материал резьбовой заглушки — отливка из алюминиевого сплава, никелированная Никелированная латунь, гальванизированная и хромированная сталь; материал вакуумного захвата — FPM. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-50-SF?

ESS — комплектный вакуумный захват; 50 — размер присоски: диаметр 50 мм; SF — форма присоски и материал: круглая стандартная, фторкаучук (FPM).

06Какие исполнения есть в серии ESS, кроме ESS-50-SF?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-50-SF: форма вакуумного захвата — круглый плоский; цвет — серый. Другие варианты (форма вакуумного захвата: круглый, сверхглубокий) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESS-50-SF?

В блоке «Принадлежности» на этой странице: подключение воздуха (9), сменные части (2). Например: QSM-M6-6, ESV-50-SF. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESS-50-SF документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESS-50-SF и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-50-SF в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESS-50-SF — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189312; ввоз официальный, с грузовой таможенной декларацией.
