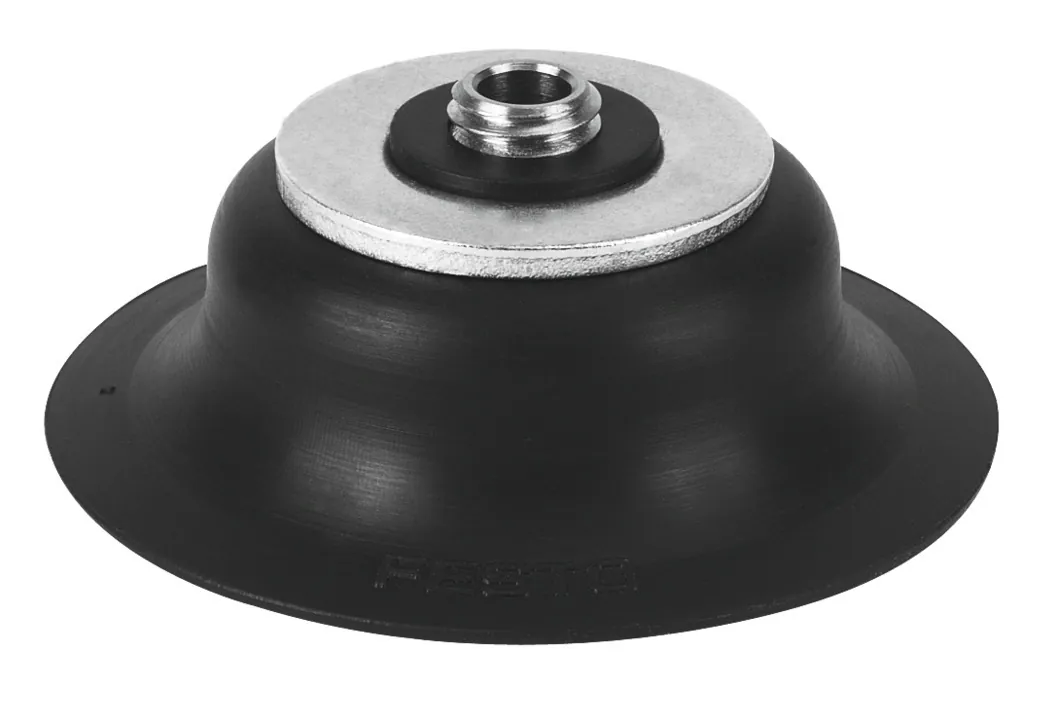

FestoКомплектный вакуумный захват

ESS-50-SNA

GTIN 4052568042257 Оригинал Festo

Комплектный вакуумный захват Festo ESS-50-SNA: легко заменяется.

Диаметр присоски
50 мм
Форма вакуумного захвата
Круглый плоский
Подключение вакуума
M6
Цвет
Черное/белое пятно
Мин. радиус заготовки
330 мм
Масса
22 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Цвет

Обозначение

Что означает ESS-50-SNA

  1. ESSСерия

    Комплектный вакуумный захват

  2. 50Размер присоски

    Диаметр 50 мм

  3. SNAФорма присоски и материал и дополнительно

    Круглая стандартная; нитрильный каучук (NBR); антистатическое

Характеристики

Технические данные ESS-50-SNA

Основные

Мин. радиус заготовки
330 мм
Условный проход
3 мм
Диаметр присоски
50 мм
Объем присоски
2,387 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Специальные характеристики
Антистатик
Относительно держателя присоски
Размер 4
Форма вакуумного захвата
Круглый плоский
Номинальное рабочее давление
−0,7 бар
Сопротивление поверхности
<= 0,000 МОм
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
105,8 Н
Боковое усилие при номинальном рабочем давлении
81,5 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M6
Цвет
Черное/белое пятно
Твердость по Шору
50 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 70 °C

Масса

Вес продукта
22 г

Материалы

Материал резьбовой заглушки
Отливка из алюминиевого сплава, никелированная Никелированная латунь; Гальванизированная и хромированная сталь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
BR

Принадлежности

Что подходит к ESS-50-SNA

По разделу «Принадлежности» каталога Festo — для размера 50. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха9
Сменные части2

Документы

Документация

PDFТаблица данных ESS-50-SNAPDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-50-SNA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-50-SNA?

Комплектный вакуумный захват Festo ESS-50-SNA, артикул 189313: диаметр присоски — 50 мм; форма вакуумного захвата — круглый плоский; подключение вакуума — M6; цвет — черное/белое пятно; мин. радиус заготовки — 330 мм; масса — 22 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-50-SNA?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −10 … 70 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-50-SNA?

Материал резьбовой заглушки — отливка из алюминиевого сплава, никелированная Никелированная латунь, гальванизированная и хромированная сталь; материал вакуумного захвата — BR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-50-SNA?

ESS — комплектный вакуумный захват; 50 — размер присоски: диаметр 50 мм; SNA — форма присоски и материал и дополнительно: круглая стандартная, нитрильный каучук (NBR), антистатическое.

06Какие исполнения есть в серии ESS, кроме ESS-50-SNA?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-50-SNA: цвет — черное/белое пятно. Другие варианты (цвет: голубой, прозрачный, серый, черный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESS-50-SNA?

В блоке «Принадлежности» на этой странице: подключение воздуха (9), сменные части (2). Например: QSM-M6-6, ESV-50-SNA. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESS-50-SNA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESS-50-SNA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-50-SNA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESS-50-SNA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 189313; ввоз официальный, с грузовой таможенной декларацией.
