FestoКомплектный вакуумный захват

ESS-80-GT-G1/4-I

GTIN 4052568083151 Оригинал Festo

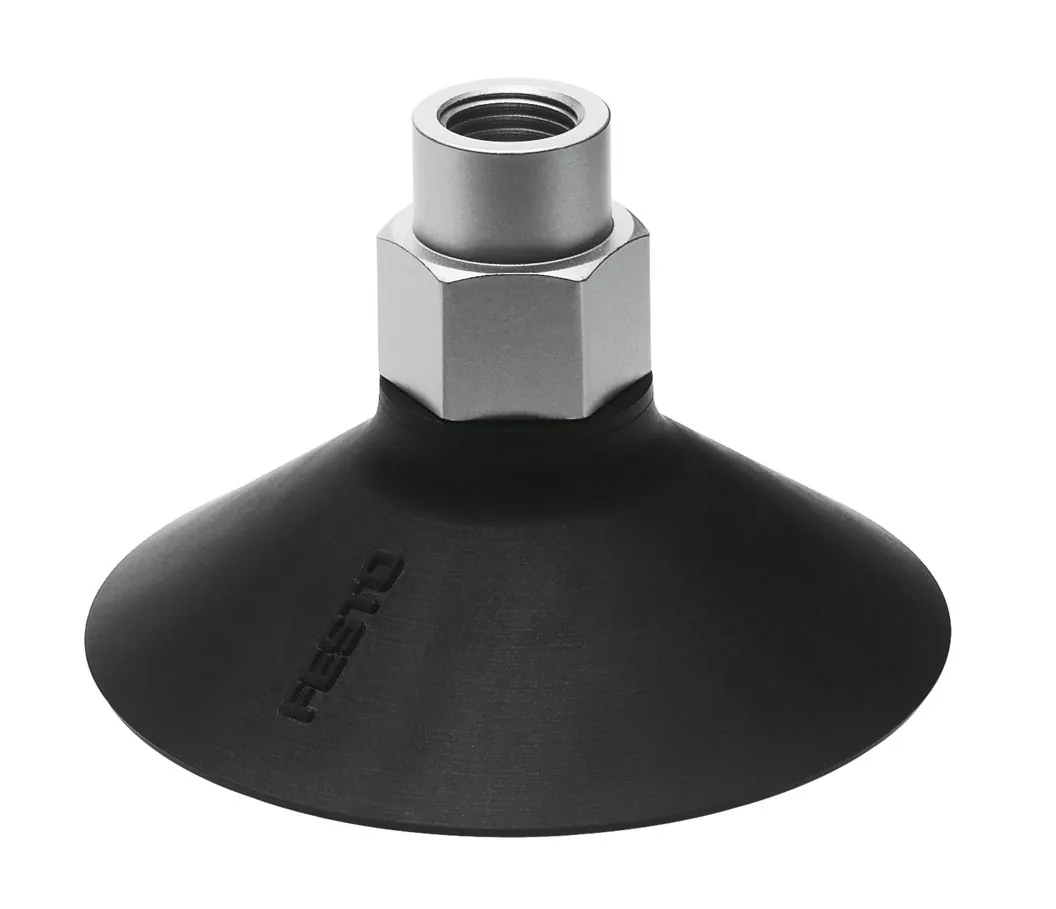

Комплектный вакуумный захват Festo ESS-80-GT-G1/4-I: легко заменяется.

Диаметр присоски
80 мм
Форма вакуумного захвата
Круглый глубокий
Подключение вакуума
G1/4
Цвет
Красный/коричневый
Компенсатор высоты для держателя вакуумного захвата
7,5 мм
Масса
61 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма вакуумного захвата

  • Круглая, 1.5 гофра
  • Круглый глубокий
  • Круглый плоский
  • Круглый, сверхглубокий
  • Круглый, сильфон на 3,5 гофра
  • Овальная плоская

Подключение вакуума

  • G1/4
  • G1/8
  • M4
  • M6
  • M10
  • M20x2
  • Внутренний диаметр 4 мм
  • Наружный диаметр 3 мм

Обозначение

Что означает ESS-80-GT-G1/4-I

  1. ESSСерия

    Комплектный вакуумный захват

  2. 80Размер присоски

    Диаметр 80 мм

  3. GTФорма присоски и материал

    Круглая колоколообразная; высокопрочный полиуретановый эластомер

  4. G1/4Вакуумное присоединение

    Резьба G1/4

  5. IТип резьбы

    Внутренняя резьба

Характеристики

Технические данные ESS-80-GT-G1/4-I

Основные

Компенсатор высоты для держателя вакуумного захвата
7,5 мм
Мин. радиус заготовки
100 мм
Условный проход
5,5 мм
Диаметр присоски
80 мм
Объем присоски
28,6 см³
Положение при сборке
Любое
Тип конструкции
Круглый, колоколообразный
Форма вакуумного захвата
Круглый глубокий
Номинальное рабочее давление
−0,7 бар
Усилие отрыва при 70% вакуума
245 Н
Усилие удержания при номинальном рабочем давлении
245 Н
Макс. момент затяжки монтажной резьбы
11 Н·м
Боковое усилие при номинальном рабочем давлении
99 Н
Тип крепления
Через канал вакуума
Подключение вакуума
G1/4
Цвет
Красный/коричневый
Твердость по Шору
72 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
61 г

Материалы

Материал резьбовой заглушки
Алюминиевый сплав
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
Vulkollan

Принадлежности

Что подходит к ESS-80-GT-G1/4-I

По разделу «Принадлежности» каталога Festo — для размера 80. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Сменные части1

Документы

Документация

PDFТаблица данных ESS-80-GT-G1/4-IPDF · Festo · на русскомPDFКаталог Festo ESSPDF · на английском · Festo, 2026ESSВсе исполнения серии171 позиция, подбор по параметрам

FAQ

Частые вопросы

ESS-80-GT-G1/4-I: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESS-80-GT-G1/4-I?

Комплектный вакуумный захват Festo ESS-80-GT-G1/4-I, артикул 525984: диаметр присоски — 80 мм; форма вакуумного захвата — круглый глубокий; подключение вакуума — G1/4; цвет — красный/коричневый; компенсатор высоты для держателя вакуумного захвата — 7,5 мм; масса — 61 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESS-80-GT-G1/4-I?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −10 … 80 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESS-80-GT-G1/4-I?

Материал резьбовой заглушки — алюминиевый сплав; материал вакуумного захвата — Vulkollan. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESS-80-GT-G1/4-I?

ESS — комплектный вакуумный захват; 80 — размер присоски: диаметр 80 мм; GT — форма присоски и материал: круглая колоколообразная, высокопрочный полиуретановый эластомер; G1/4 — вакуумное присоединение: резьба G1/4; I — тип резьбы: внутренняя резьба.

06Какие исполнения есть в серии ESS, кроме ESS-80-GT-G1/4-I?

В серии «Комплектный вакуумный захват ESS» — 171 позиция. У ESS-80-GT-G1/4-I: форма вакуумного захвата — круглый глубокий; подключение вакуума — G1/4. Другие варианты (форма вакуумного захвата: круглая, 1.5 гофра) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ESS-80-GT-G1/4-I?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), сменные части (1). Например: QS-G1/4-10, ESV-80-GT. Подобраны по каталогу Festo для этого размера.

08Есть ли на ESS-80-GT-G1/4-I документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESS-80-GT-G1/4-I и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESS-80-GT-G1/4-I в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESS-80-GT-G1/4-I — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 525984; ввоз официальный, с грузовой таможенной декларацией.
