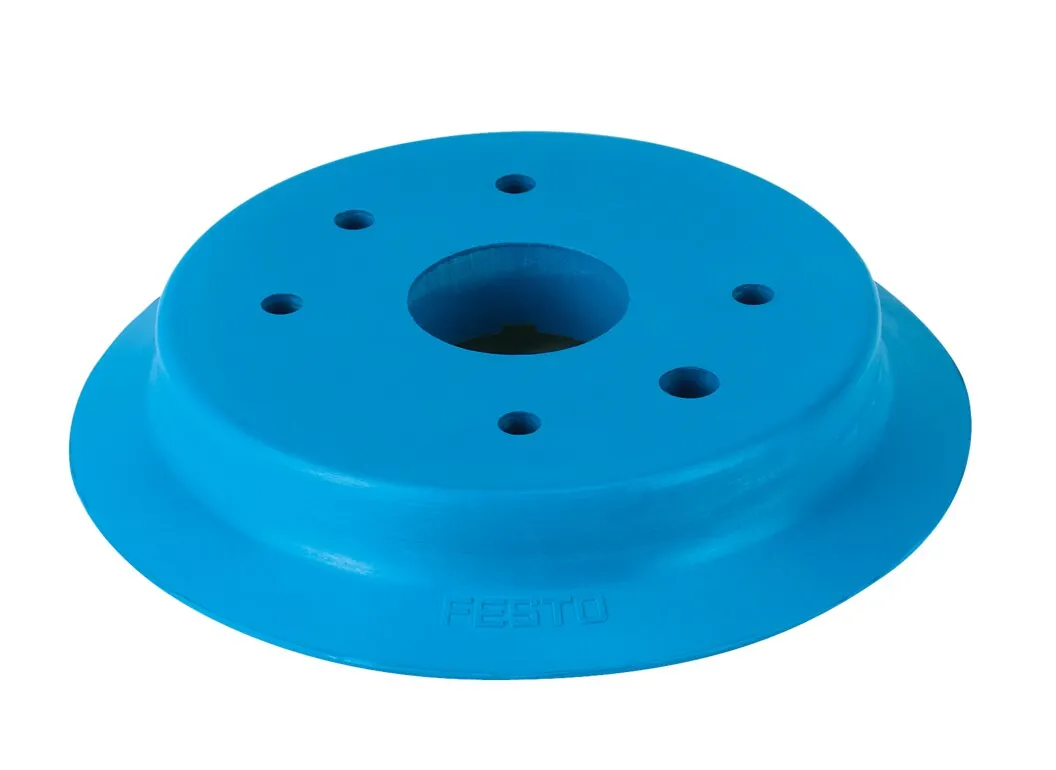

FestoВакуумный захват

ESV-100-EU

GTIN 4052568079086 Оригинал Festo

Вакуумный захват Festo ESV-100-EU: изнашивающаяся деталь, легко заменяется.

Диаметр присоски
100 мм
Форма вакуумного захвата
Круглый, сверхглубокий
Цвет
Голубой
Твердость по Шору
60 +/- 5
Мин. радиус заготовки
200 мм
Масса
65 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр присоски

Форма вакуумного захвата

  • Круглая, 1.5 гофра
  • Круглый глубокий
  • Круглый плоский
  • Круглый, сверхглубокий
  • Круглый, сильфон на 3,5 гофра

Цвет

  • Голубой
  • Красный/коричневый
  • Прозрачный
  • Серый
  • Черное/белое пятно
  • Черный

Обозначение

Что означает ESV-100-EU

  1. ESVСерия

    Вакуумный захват

  2. 100Размер присоски

    Диаметр 100 мм

  3. EUФорма присоски и материал

    Круглая особо глубокая; полиуретан

Характеристики

Технические данные ESV-100-EU

Основные

Мин. радиус заготовки
200 мм
Диаметр присоски
100 мм
Объем присоски
79,812 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Форма вакуумного захвата
Круглый, сверхглубокий
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
440,8 Н
Цвет
Голубой
Твердость по Шору
60 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−20 … 60 °C

Масса

Вес продукта
65 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
PUR

Документы

Документация

PDFТаблица данных ESV-100-EUPDF · Festo · на русскомPDFКаталог Festo ESVPDF · на английском · Festo, 2026ESVВсе исполнения серии97 позиций, подбор по параметрам

FAQ

Частые вопросы

ESV-100-EU: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESV-100-EU?

Вакуумный захват Festo ESV-100-EU, артикул 191048: диаметр присоски — 100 мм; форма вакуумного захвата — круглый, сверхглубокий; цвет — голубой; твердость по Шору — 60 +/- 5; мин. радиус заготовки — 200 мм; масса — 65 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESV-100-EU?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −20 … 60 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESV-100-EU?

Материал вакуумного захвата — PUR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESV-100-EU?

ESV — вакуумный захват; 100 — размер присоски: диаметр 100 мм; EU — форма присоски и материал: круглая особо глубокая, полиуретан.

06Какие исполнения есть в серии ESV, кроме ESV-100-EU?

В серии «Вакуумный захват ESV» — 97 позиций. У ESV-100-EU: диаметр присоски — 100 мм; форма вакуумного захвата — круглый, сверхглубокий; цвет — голубой. Другие варианты (диаметр присоски: 20 мм, 30 мм, 40 мм, 50 мм, 60 мм, 80 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на ESV-100-EU документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESV; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ESV-100-EU и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESV-100-EU в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ESV-100-EU — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 191048; ввоз официальный, с грузовой таможенной декларацией.
