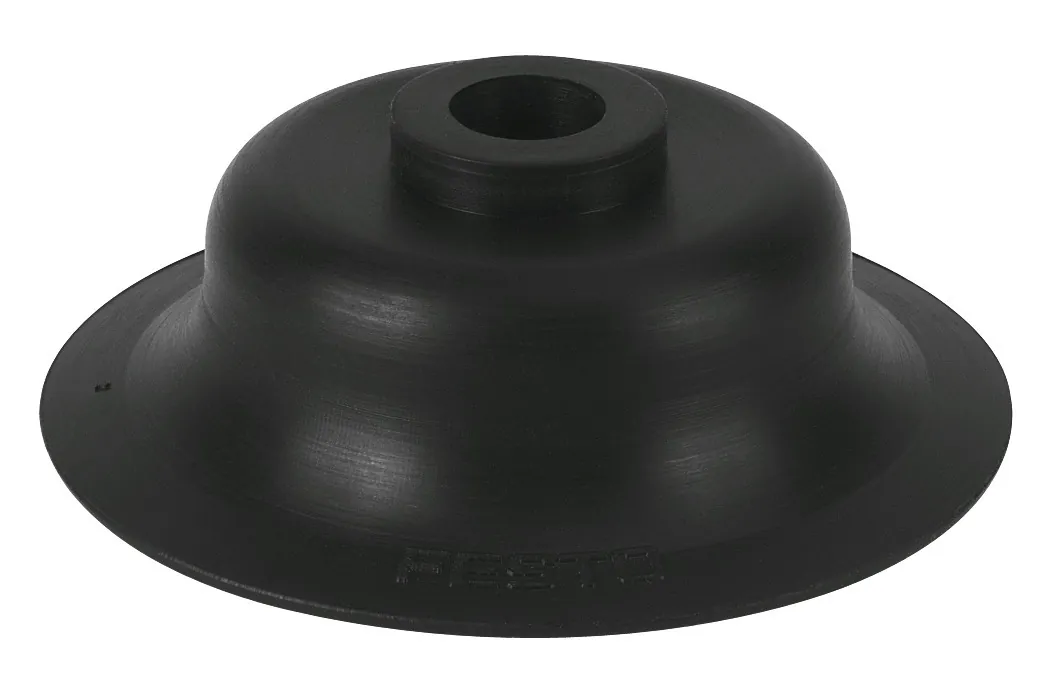

FestoВакуумный захват

ESV-30-SN

GTIN 4052568043131 Оригинал Festo

Вакуумный захват Festo ESV-30-SN: изнашивающаяся деталь, легко заменяется.

Диаметр присоски
30 мм
Форма вакуумного захвата
Круглый плоский
Цвет
Черный
Твердость по Шору
60 +/- 5
Мин. радиус заготовки
110 мм
Масса
3 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр присоски

Форма вакуумного захвата

Цвет

  • Голубой
  • Красный/коричневый
  • Прозрачный
  • Серый
  • Черное/белое пятно
  • Черный

Подходит к: ESS размер 30

Обозначение

Что означает ESV-30-SN

  1. ESVСерия

    Вакуумный захват

  2. 30Размер присоски

    Диаметр 30 мм

  3. SNФорма присоски и материал

    Круглая стандартная; нитрильный каучук (NBR)

Характеристики

Технические данные ESV-30-SN

Основные

Мин. радиус заготовки
110 мм
Диаметр присоски
30 мм
Объем присоски
0,867 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Форма вакуумного захвата
Круглый плоский
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
40,8 Н
Цвет
Черный
Твердость по Шору
60 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 70 °C

Масса

Вес продукта
2,7 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
NBR

Документы

Документация

PDFТаблица данных ESV-30-SNPDF · Festo · на русскомPDFКаталог Festo ESVPDF · на английском · Festo, 2026ESVВсе исполнения серии97 позиций, подбор по параметрам

FAQ

Частые вопросы

ESV-30-SN: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESV-30-SN?

Вакуумный захват Festo ESV-30-SN, артикул 190984: диаметр присоски — 30 мм; форма вакуумного захвата — круглый плоский; цвет — черный; твердость по Шору — 60 +/- 5; мин. радиус заготовки — 110 мм; масса — 3 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESV-30-SN?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −10 … 70 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESV-30-SN?

Материал вакуумного захвата — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESV-30-SN?

ESV — вакуумный захват; 30 — размер присоски: диаметр 30 мм; SN — форма присоски и материал: круглая стандартная, нитрильный каучук (NBR).

06Какие исполнения есть в серии ESV, кроме ESV-30-SN?

В серии «Вакуумный захват ESV» — 97 позиций. У ESV-30-SN: диаметр присоски — 30 мм; форма вакуумного захвата — круглый плоский; цвет — черный. Другие варианты (диаметр присоски: 20 мм, 40 мм, 50 мм, 60 мм, 80 мм, 100 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07К каким изделиям подходит ESV-30-SN?

По каталогам Festo: ESS размер 30.

08Есть ли на ESV-30-SN документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESV; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESV-30-SN и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESV-30-SN в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESV-30-SN — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 190984; ввоз официальный, с грузовой таможенной декларацией.
