FestoВакуумный захват

ESV-40-CN

GTIN 4052568043643 Оригинал Festo

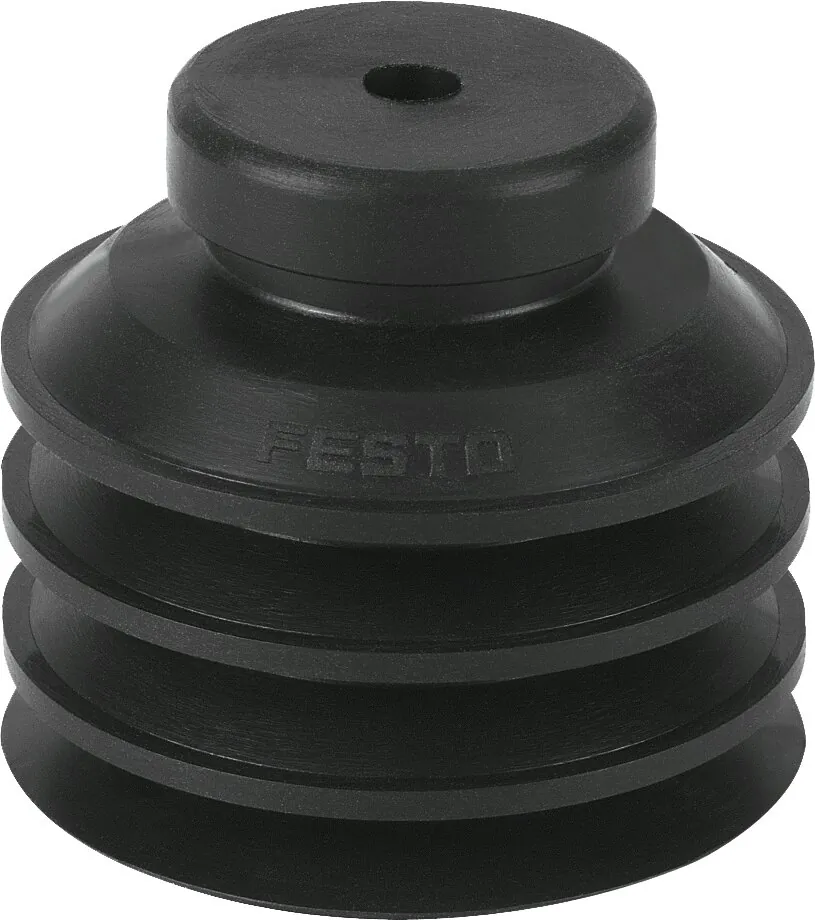

Вакуумный захват Festo ESV-40-CN: изнашивающаяся деталь, легко заменяется.

Диаметр присоски
40 мм
Форма вакуумного захвата
Круглый, сильфон на 3,5 гофра
Цвет
Черный
Твердость по Шору
50 +/- 5
Компенсатор высоты присоски
12,8 мм
Масса
13 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр присоски

Форма вакуумного захвата

  • Круглая, 1.5 гофра
  • Круглый глубокий
  • Круглый плоский
  • Круглый, сверхглубокий
  • Круглый, сильфон на 3,5 гофра

Цвет

  • Голубой
  • Красный/коричневый
  • Прозрачный
  • Серый
  • Черное/белое пятно
  • Черный

Подходит к: ESS размер 40

Обозначение

Что означает ESV-40-CN

  1. ESVСерия

    Вакуумный захват

  2. 40Размер присоски

    Диаметр 40 мм

  3. CNФорма присоски и материал

    Круглая сильфонная, 3,5 гофра; нитрильный каучук (NBR)

Характеристики

Технические данные ESV-40-CN

Основные

Компенсатор высоты присоски
12,8 мм
Мин. радиус заготовки
100 мм
Диаметр присоски
40 мм
Объем присоски
19,72 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Форма вакуумного захвата
Круглый, сильфон на 3,5 гофра
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
42,4 Н
Цвет
Черный
Твердость по Шору
50 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−10 … 70 °C

Масса

Вес продукта
13 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
NBR

Документы

Документация

PDFТаблица данных ESV-40-CNPDF · Festo · на русскомPDFКаталог Festo ESVPDF · на английском · Festo, 2026ESVВсе исполнения серии97 позиций, подбор по параметрам

FAQ

Частые вопросы

ESV-40-CN: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ESV-40-CN?

Вакуумный захват Festo ESV-40-CN, артикул 191075: диаметр присоски — 40 мм; форма вакуумного захвата — круглый, сильфон на 3,5 гофра; цвет — черный; твердость по Шору — 50 +/- 5; компенсатор высоты присоски — 12,8 мм; масса — 13 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает ESV-40-CN?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −10 … 70 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен ESV-40-CN?

Материал вакуумного захвата — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ESV-40-CN?

ESV — вакуумный захват; 40 — размер присоски: диаметр 40 мм; CN — форма присоски и материал: круглая сильфонная, 3,5 гофра, нитрильный каучук (NBR).

06Какие исполнения есть в серии ESV, кроме ESV-40-CN?

В серии «Вакуумный захват ESV» — 97 позиций. У ESV-40-CN: диаметр присоски — 40 мм; форма вакуумного захвата — круглый, сильфон на 3,5 гофра; цвет — черный. Другие варианты (диаметр присоски: 20 мм, 30 мм, 50 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07К каким изделиям подходит ESV-40-CN?

По каталогам Festo: ESS размер 40.

08Есть ли на ESV-40-CN документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ESV; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит ESV-40-CN и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ESV-40-CN в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10ESV-40-CN — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 191075; ввоз официальный, с грузовой таможенной декларацией.
