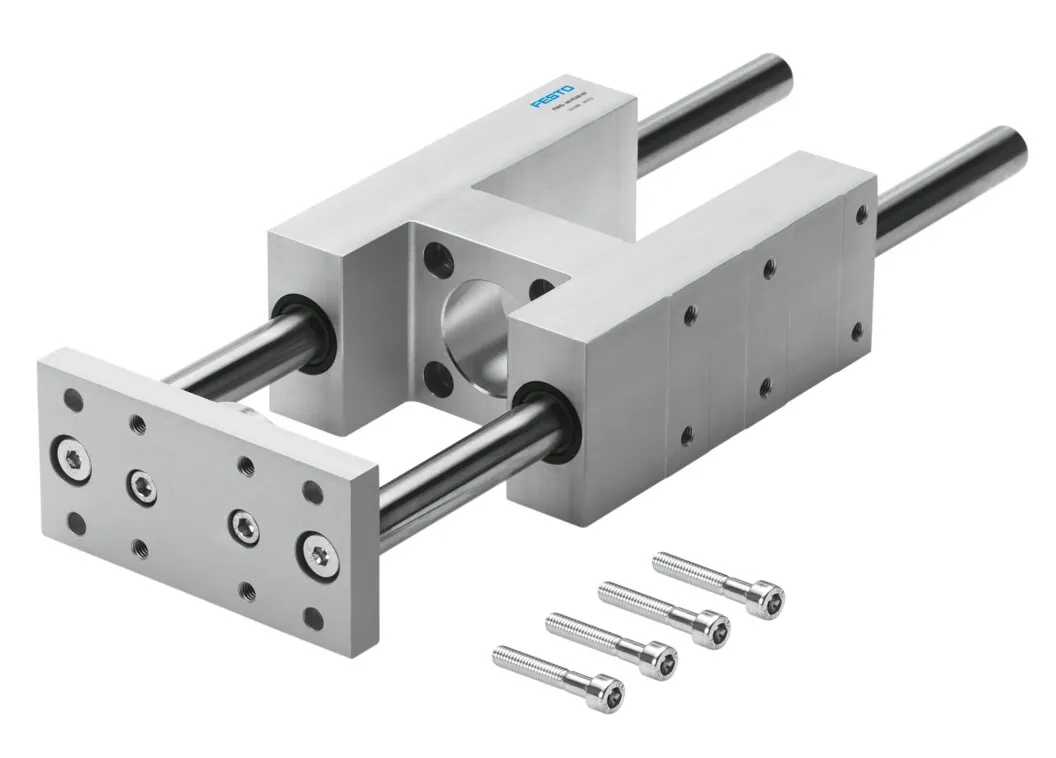

FestoНаправляющая

FENG-100-200-KF

GTIN 4052568010003 Оригинал Festo

Направляющая Festo FENG-100-200-KF: с направляющей с рециркулирующими шарикоподшипниками, предназначен для защиты от проворота, обеспечивает высокую точность перемещения.

Размер
100
Ход
200 мм
Положение при сборке
Любое
Тип конструкции
Направляющая
Макс. усилие Fy
2300 Н
Масса
14,53 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Ход

Подходит к пневмоцилиндрам: DNC Ø100 мм; DSBC Ø100 мм; DSBG Ø100 мм

Обозначение

Что означает FENG-100-200-KF

  1. FENGСерия

    Направляющая

  2. 100Типоразмер

    100 мм

  3. 200Ход

    200 мм

  4. KFНаправляющая

    Шариковая направляющая качения

Характеристики

Технические данные FENG-100-200-KF

Основные

Размер
100
Ход
200 мм
Положение при сборке
Любое
Направляющая
Передача типа "винт — гайка" с циркулирующими шариками с направляющей
Тип конструкции
Направляющая
Макс. усилие Fy
2300 Н
Макс. усилие Fy статическое
3120 Н
Макс. усилие Fz
2300 Н
Макс. усилие Fz статическое
3120 Н
Макс. момент Mx
198 Н·м
Макс. момент Mx, статич.
268 Н·м
Макс. момент My
197 Н·м
Макс. момент My, статич.
267 Н·м
Макс. момент Mz
197 Н·м
Макс. момент Mz, статич.
267 Н·м
Усилие перемещения
40 Н
Тип крепления
С внутренней резьбой

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Вес продукта
14530 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал компонента направляющей
Закаленная сталь
Материал корпуса
Анодированный алюминий
Материал траверсы
Закаленная сталь

Документы

Документация

PDFТаблица данных FENG-100-200-KFPDF · Festo · на русскомPDFКаталог Festo FENGPDF · на английском · Festo, 2026FENGВсе исполнения серии48 позиций, подбор по параметрам

FAQ

Частые вопросы

FENG-100-200-KF: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у FENG-100-200-KF?

Направляющая Festo FENG-100-200-KF, артикул 34532: размер — 100; ход — 200 мм; положение при сборке — любое; тип конструкции — направляющая; макс. усилие Fy — 2300 Н; масса — 14,53 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать FENG-100-200-KF?

По таблице данных Festo: температура окружающей среды — −20 … 80 °C.

03Из каких материалов изготовлен FENG-100-200-KF?

Материал компонента направляющей — закаленная сталь; материал корпуса — анодированный алюминий; материал траверсы — закаленная сталь. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение FENG-100-200-KF?

FENG — направляющая; 100 — типоразмер: 100 мм; 200 — ход: 200 мм; KF — направляющая: шариковая направляющая качения.

05Какие исполнения есть в серии FENG, кроме FENG-100-200-KF?

В серии «Направляющая FENG» — 48 позиций. У FENG-100-200-KF: размер — 100; ход — 200 мм. Другие варианты (размер: 32, 40, 50, 63, 80) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06К каким цилиндрам подходит FENG-100-200-KF?

По каталогам Festo: DNC Ø100 мм; DSBC Ø100 мм; DSBG Ø100 мм.

07Есть ли на FENG-100-200-KF документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo FENG; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит FENG-100-200-KF и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте FENG-100-200-KF в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09FENG-100-200-KF — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 34532; ввоз официальный, с грузовой таможенной декларацией.
