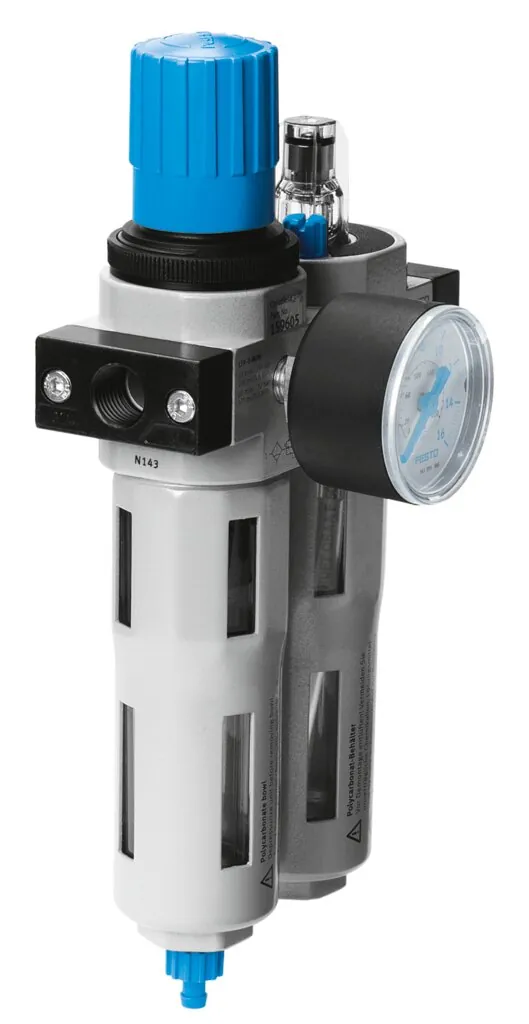

FestoБлок подготовки воздуха

FRC-1/4-D-MIDI

GTIN 4052568014735 Оригинал Festo

Блок подготовки воздуха Festo FRC-1/4-D-MIDI: комбинация фильтр, регулятор давления, маслораспылитель, 40 мкм, с металлическим защитным кожухом. С ручным отводом конденсата.

Размер
Midi
Присоединение 1
G1/4
Степень фильтрации
40 мкм
Диапазон давления управления
0,5 … 12 бар
Серия
D
Масса
1,44 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • Maxi
  • Midi
  • Mini
  • Микро

Присоединение 1

Степень фильтрации

Диапазон давления управления

Обозначение

Что означает FRC-1/4-D-MIDI

  1. FRCСерия

    Блок подготовки воздуха

  2. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  3. DИсполнение

    Серия D, металлический корпус

  4. MIDIТипоразмер

    Шаг монтажа 55 мм (без соединительных плит)

Характеристики

Технические данные FRC-1/4-D-MIDI

Основные

Размер
Midi
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Отвод конденсата
Ручное вращением
Тип конструкции
Фильтр-регулятор с манометром; пропорциональный стандартный маслораспылитель
Макс. объем конденсата
43 см³
Степень фильтрации
40 мкм
Кожух стакана
Металлический кожух стакана
Манометр
С манометром
Диапазон давления управления
0,5 … 12 бар
Макс. гистерезис давления
0,2 бар
Стандартный номинальный расход
1500 л/мин
Чистота воздуха на выходе
Сжатый воздух по ISO 8573-1:2010 [7:8:-]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4

Условия работы

Рабочее давление
1 … 16 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [-:9:-]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
1440 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к FRC-1/4-D-MIDI

По разделу «Принадлежности» каталога Festo — для размера MIDI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Крепление1
Сменные части1
Прочее1
Манометры4

Документы

Документация

PDFТаблица данных FRC-1/4-D-MIDIPDF · Festo · на русскомPDFКаталог Festo FRC-DPDF · на английском · Festo, 2026FRCВсе исполнения серии253 позиции, подбор по параметрам

FAQ

Частые вопросы

FRC-1/4-D-MIDI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у FRC-1/4-D-MIDI?

Блок подготовки воздуха Festo FRC-1/4-D-MIDI, артикул 186497: размер — Midi; присоединение 1 — G1/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар; серия — D; масса — 1,44 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает FRC-1/4-D-MIDI?

По таблице данных Festo: рабочее давление — 1 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:9:-], инертные газы.

04Из каких материалов изготовлен FRC-1/4-D-MIDI?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение FRC-1/4-D-MIDI?

FRC — блок подготовки воздуха; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; D — исполнение: серия D, металлический корпус; MIDI — типоразмер: шаг монтажа 55 мм (без соединительных плит).

06Какие исполнения есть в серии FRC, кроме FRC-1/4-D-MIDI?

В серии «Блок подготовки воздуха FRC» — 253 позиции. У FRC-1/4-D-MIDI: размер — Midi; присоединение 1 — G1/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар. Другие варианты (размер: Mini) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к FRC-1/4-D-MIDI?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), крепление (1), сменные части (1), прочее (1), манометры (4). Например: QS-G1/4-10, HFOE-D-MIDI/MAXI, LFP-D-MIDI-5M, LRVS-D-MIDI, MA-40-10-1/8. Подобраны по каталогу Festo для этого размера.

08Есть ли на FRC-1/4-D-MIDI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo FRC-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит FRC-1/4-D-MIDI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте FRC-1/4-D-MIDI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10FRC-1/4-D-MIDI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 186497; ввоз официальный, с грузовой таможенной декларацией.
