FestoБлок подготовки воздуха

FRC-1/4-DB-7-5M-MINI

GTIN 4052568173784 Оригинал Festo

Снимается с производстваПо данным Festo доступен до 2027 года. Подберём замену

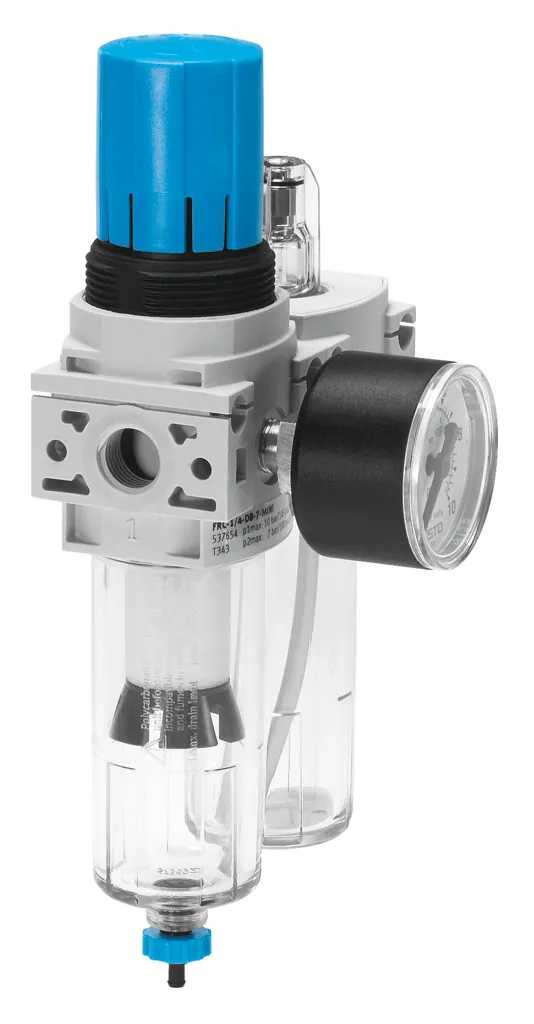

Блок подготовки воздуха Festo FRC-1/4-DB-7-5M-MINI: комбинация фильтр, регулятор давления, маслораспылитель, макс. выходное давление 7 бар, 5 мкм. С манометром. Регулятор давления с прямым управлением.

Размер
Mini
Присоединение 1
G1/4
Степень фильтрации
5 мкм
Диапазон давления управления
0,5 … 7 бар
Ширина
88 мм
Масса
300 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Степень фильтрации

Диапазон давления управления

Обозначение

Что означает FRC-1/4-DB-7-5M-MINI

  1. FRCСерия

    Блок подготовки воздуха

  2. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  3. DBИсполнение

    Серия D, полимерный корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. 5MТонкость фильтрации

    5 мкм

  6. MINIТипоразмер

    Шаг монтажа 40 мм (без соединительных плит)

Характеристики

Технические данные FRC-1/4-DB-7-5M-MINI

Основные

Размер
Mini
Ширина
88 мм
Серия
DB
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Отвод конденсата
Ручное вращением
Тип конструкции
Фильтр-регулятор/маслораспылитель
Степень фильтрации
5 мкм
Функция контроллера
Со вторичным сбросом; с обратным протоком
Манометр
С манометром
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,5 бар
Стандартный номинальный расход
>= 550 л/мин
Разрешенные марки масла
Специальное масло Festo в контейнерах по 1 л; Код заказа: 152 811 OFSW-32; ARAL Vitam GF 32; BP Energol HLP 32; ESSO Nuto H 32; MOBIL DTE 24; SHELL Tellus Oil DO 32; Вязкость 32мм²/с при 40°C; ISO класс VG 32 по ISO 3448
Чистота воздуха на выходе
Сжатый воздух по ISO 8573-1:2010 [6:8:-]; Инертные газы
Вязкость масла
ISO VG 32
Тип крепления
Линейный монтаж; со сквозным отверстием; с монтажными скобками
Присоединение манометра
G1/8
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4

Условия работы

Рабочее давление
1,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
300 г

Материалы

Материал уплотнений
NBR
Материал рукоятки
POM
Материал фильтра
PE
Материал корпуса
PA с армированием
Материал стакана
PC

Принадлежности

Что подходит к FRC-1/4-DB-7-5M-MINI

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Сменные части1
Манометры4

Документы

Документация

PDFТаблица данных FRC-1/4-DB-7-5M-MINIPDF · Festo · на русскомPDFКаталог Festo FRC DPDF · на английском · Festo, 2024FRCВсе исполнения серии253 позиции, подбор по параметрам

FAQ

Частые вопросы

FRC-1/4-DB-7-5M-MINI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у FRC-1/4-DB-7-5M-MINI?

Блок подготовки воздуха Festo FRC-1/4-DB-7-5M-MINI, артикул 537658: размер — Mini; присоединение 1 — G1/4; степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 7 бар; ширина — 88 мм; масса — 300 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает FRC-1/4-DB-7-5M-MINI?

По таблице данных Festo: рабочее давление — 1,5 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-], инертные газы.

04Из каких материалов изготовлен FRC-1/4-DB-7-5M-MINI?

Материал уплотнений — NBR; материал рукоятки — POM; материал фильтра — PE; материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение FRC-1/4-DB-7-5M-MINI?

FRC — блок подготовки воздуха; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; DB — исполнение: серия D, полимерный корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); 5M — тонкость фильтрации: 5 мкм; MINI — типоразмер: шаг монтажа 40 мм (без соединительных плит).

06Какие исполнения есть в серии FRC, кроме FRC-1/4-DB-7-5M-MINI?

В серии «Блок подготовки воздуха FRC» — 253 позиции. У FRC-1/4-DB-7-5M-MINI: степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 7 бар. Другие варианты (степень фильтрации: 40 мкм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к FRC-1/4-DB-7-5M-MINI?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), сменные части (1), манометры (4). Например: QS-G1/4-10, MS4-LFP-E, MA-40-10-1/8. Подобраны по каталогу Festo для этого размера.

08Есть ли на FRC-1/4-DB-7-5M-MINI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo FRC D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит FRC-1/4-DB-7-5M-MINI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте FRC-1/4-DB-7-5M-MINI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10FRC-1/4-DB-7-5M-MINI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 537658; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить FRC-1/4-DB-7-5M-MINI?

Производитель снимает FRC-1/4-DB-7-5M-MINI с производства: по данным Festo позиция доступна до 2027 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
