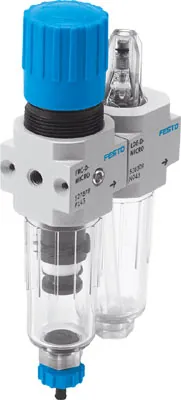

FestoБлок подготовки воздуха

FRC-M5-D-7-O-5M-MICRO

GTIN 4052568162962 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Блок подготовки воздуха Festo FRC-M5-D-7-O-5M-MICRO: без резьбовой соединительной плиты, резьба под штуцер в корпусе, без манометра, ручной отвод конденсата Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Размер
Микро
Присоединение 1
M5
Степень фильтрации
5 мкм
Диапазон давления управления
0,5 … 7 бар
Серия
D
Масса
103 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает FRC-M5-D-7-O-5M-MICRO

  1. FRCСерия

    Блок подготовки воздуха

  2. M5Пневматическое присоединение

    Внутренняя резьба M5

  3. DИсполнение

    Серия D, металлический корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. OМанометр

    Без манометра

  6. 5MТонкость фильтрации

    5 мкм

  7. MICROТипоразмер

    Шаг монтажа 25 мм (без соединительных плит)

Характеристики

Технические данные FRC-M5-D-7-O-5M-MICRO

Основные

Размер
Микро
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Отвод конденсата
Ручное вращением
Тип конструкции
Фильтр-регулятор без манометра; пропорциональный стандартный маслораспылитель
Макс. объем конденсата
3 см³
Степень фильтрации
5 мкм
Манометр
M5 готов
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,3 бар
Стандартный номинальный расход
80 л/мин
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 2
M5

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
103 г

Материалы

Материал корпуса
Алюминиевый сплав
Материал стакана
PC

Принадлежности

Что подходит к FRC-M5-D-7-O-5M-MICRO

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Сменные части1
Манометры5

Документы

Документация

PDFТаблица данных FRC-M5-D-7-O-5M-MICROPDF · Festo · на русскомPDFКаталог Festo FRC-DPDF · на английском · Festo, 2021FRCВсе исполнения серии253 позиции, подбор по параметрам

FAQ

Частые вопросы

FRC-M5-D-7-O-5M-MICRO: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у FRC-M5-D-7-O-5M-MICRO?

Блок подготовки воздуха Festo FRC-M5-D-7-O-5M-MICRO, артикул 527862: размер — микро; присоединение 1 — M5; степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 7 бар; серия — D; масса — 103 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает FRC-M5-D-7-O-5M-MICRO?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-].

04Из каких материалов изготовлен FRC-M5-D-7-O-5M-MICRO?

Материал корпуса — алюминиевый сплав; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение FRC-M5-D-7-O-5M-MICRO?

FRC — блок подготовки воздуха; M5 — пневматическое присоединение: внутренняя резьба M5; D — исполнение: серия D, металлический корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); O — манометр: без манометра; 5M — тонкость фильтрации: 5 мкм; MICRO — типоразмер: шаг монтажа 25 мм (без соединительных плит).

06Какие исполнения есть в серии FRC, кроме FRC-M5-D-7-O-5M-MICRO?

В серии «Блок подготовки воздуха FRC» — 253 позиции. У FRC-M5-D-7-O-5M-MICRO: присоединение 1 — M5. Другие варианты (присоединение 1: G1/8, M7, QS-4, QS-6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к FRC-M5-D-7-O-5M-MICRO?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), сменные части (1), манометры (5). Например: QSM-M5-6, MS4-LFP-E, MA-27-10-M5. Подобраны по каталогу Festo для этого размера.

08Есть ли на FRC-M5-D-7-O-5M-MICRO документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo FRC-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит FRC-M5-D-7-O-5M-MICRO и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте FRC-M5-D-7-O-5M-MICRO в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10FRC-M5-D-7-O-5M-MICRO — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 527862; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить FRC-M5-D-7-O-5M-MICRO?

Производитель снял FRC-M5-D-7-O-5M-MICRO с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
