FestoМодуль разветвления

FRM-1-D-MAXI

GTIN 4052568073527 Оригинал Festo

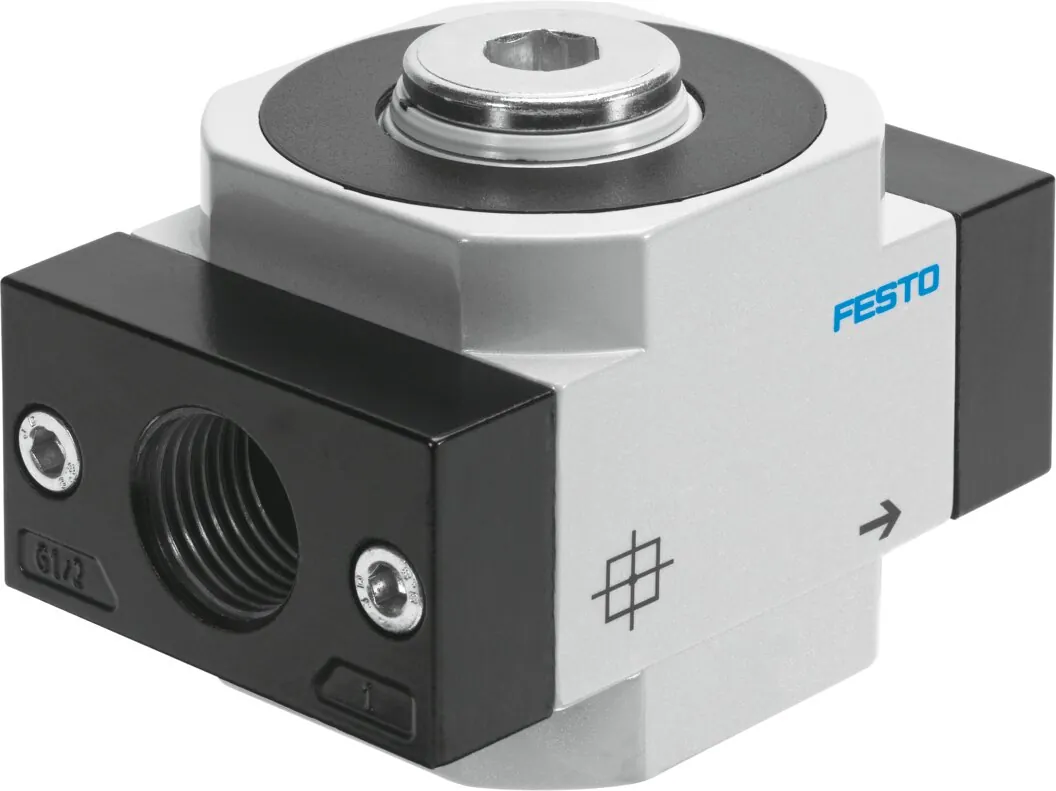

Модуль разветвления Festo FRM-1-D-MAXI: пневматический коллектор с 4-мя присоединениями Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Присоединение 1
G1
Присоединение 3
G3/4
Положение при сборке
Любое
Тип конструкции
Модуль ответвления
Стандартная номинальная пропускная способность в направлении главного потока 1->2
17400 л/мин
Масса
762 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает FRM-1-D-MAXI

  1. FRMСерия

    Модуль разветвления

  2. 1Пневматическое присоединение

    Внутренняя резьба G1

  3. DИсполнение

    Серия D, металлический корпус

  4. MAXIТипоразмер

    Шаг монтажа 66 мм (без соединительных плит)

Характеристики

Технические данные FRM-1-D-MAXI

Основные

Положение при сборке
Любое
Тип конструкции
Модуль ответвления
Стандартная номинальная пропускная способность в направлении главного потока 1->2
17400 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Инертные газы
Пневматическое подключение, канал 1
G1
Пневматическое подключение, канал 2
G1
Пневматическое подключение, канал 3
G3/4
Пневматическое присоединение, канал 4
G1/4

Условия работы

Рабочее давление
0 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
762 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковая штамповка

Принадлежности

Что подходит к FRM-1-D-MAXI

По разделу «Принадлежности» каталога Festo — для размера 1. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха23
Датчики и кабели6

Документы

Документация

PDFТаблица данных FRM-1-D-MAXIPDF · Festo · на русскомPDFКаталог Festo FRM-DPDF · на английском · Festo, 2026FRMВсе исполнения серии29 позиций, подбор по параметрам

FAQ

Частые вопросы

FRM-1-D-MAXI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у FRM-1-D-MAXI?

Модуль разветвления Festo FRM-1-D-MAXI, артикул 164956: присоединение 1 — G1; присоединение 3 — G3/4; положение при сборке — любое; тип конструкции — модуль ответвления; стандартная номинальная пропускная способность в направлении главного потока 1->2 — 17400 л/мин; масса — 762 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает FRM-1-D-MAXI?

По таблице данных Festo: рабочее давление — 0 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], инертные газы.

03Из каких материалов изготовлен FRM-1-D-MAXI?

Материал корпуса — цинковая штамповка. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение FRM-1-D-MAXI?

FRM — модуль разветвления; 1 — пневматическое присоединение: внутренняя резьба G1; D — исполнение: серия D, металлический корпус; MAXI — типоразмер: шаг монтажа 66 мм (без соединительных плит).

05Какие исполнения есть в серии FRM, кроме FRM-1-D-MAXI?

В серии «Модуль разветвления FRM» — 29 позиций. У FRM-1-D-MAXI: присоединение 1 — G1. Другие варианты (присоединение 1: G1/2, G3/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к FRM-1-D-MAXI?

В блоке «Принадлежности» на этой странице: подключение воздуха (23), датчики и кабели (6). Например: QS-G1/4-10, MSSD-C-4P. Подобраны по каталогу Festo для этого размера.

07Есть ли на FRM-1-D-MAXI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo FRM-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит FRM-1-D-MAXI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте FRM-1-D-MAXI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09FRM-1-D-MAXI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 164956; ввоз официальный, с грузовой таможенной декларацией.
