FestoМодуль разветвления

FRM-H-D-MIDI

GTIN 4052568074432 Оригинал Festo

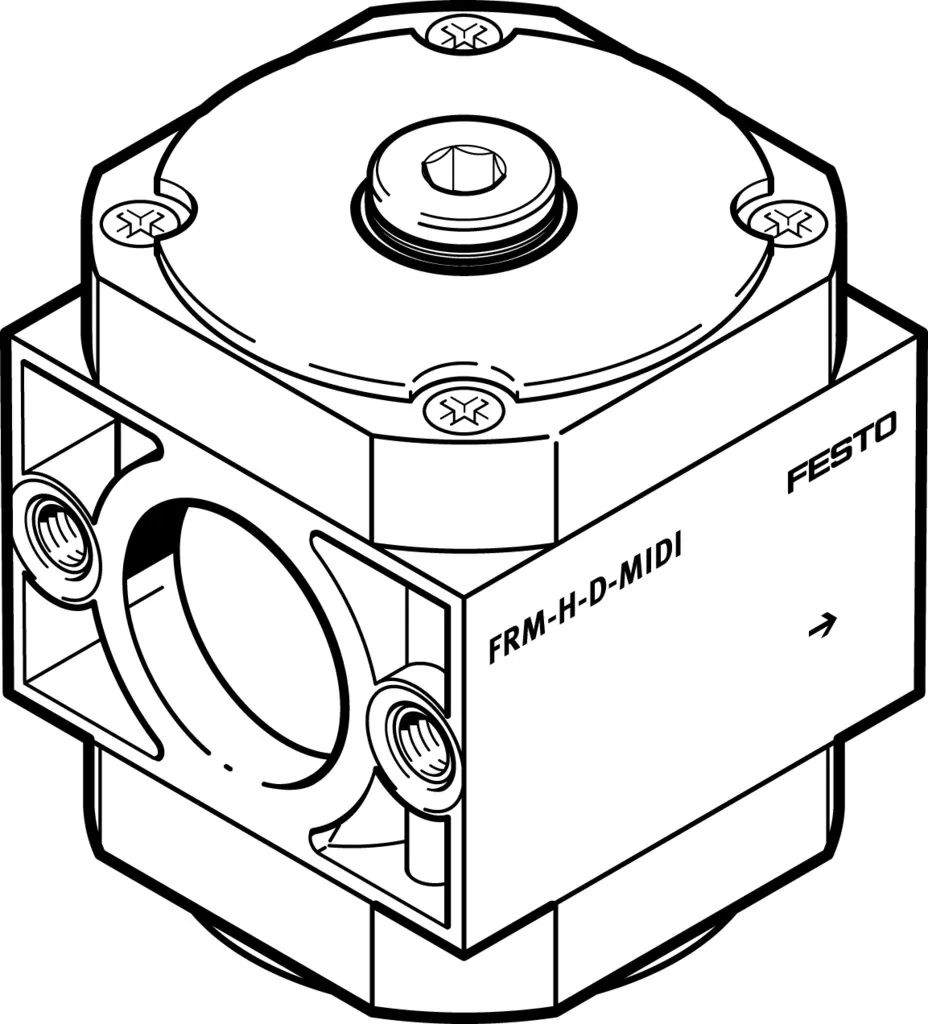

Модуль разветвления Festo FRM-H-D-MIDI: пневматический коллектор с 4 подключениями, подключение для дополнительных модулей, без резьбовых соединительных плит, с резьбовыми втулками FRB.

Присоединение 3
G1/2
Положение при сборке
Любое
Тип конструкции
Модуль ответвления
Стандартная номинальная пропускная способность в направлении главного потока 1->2
5100 л/мин
Пневматическое присоединение, канал 4
G1/4
Масса
386 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 3

Обозначение

Что означает FRM-H-D-MIDI

  1. FRMСерия

    Модуль разветвления

  2. HДополнительная функция

    Со встроенным обратным клапаном

  3. DИсполнение

    Серия D, металлический корпус

  4. MIDIТипоразмер

    Шаг монтажа 55 мм (без соединительных плит)

Характеристики

Технические данные FRM-H-D-MIDI

Основные

Положение при сборке
Любое
Тип конструкции
Модуль ответвления
Стандартная номинальная пропускная способность в направлении главного потока 1->2
5100 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Инертные газы
Пневматическое подключение, канал 3
G1/2
Пневматическое присоединение, канал 4
G1/4

Условия работы

Рабочее давление
0,2 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
386 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к FRM-H-D-MIDI

По разделу «Принадлежности» каталога Festo — для размера MIDI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха23
Крепление2
Датчики и кабели6

Документы

Документация

PDFТаблица данных FRM-H-D-MIDIPDF · Festo · на русскомPDFКаталог Festo FRM-DPDF · на английском · Festo, 2026FRMВсе исполнения серии29 позиций, подбор по параметрам

FAQ

Частые вопросы

FRM-H-D-MIDI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у FRM-H-D-MIDI?

Модуль разветвления Festo FRM-H-D-MIDI, артикул 170688: присоединение 3 — G1/2; положение при сборке — любое; тип конструкции — модуль ответвления; стандартная номинальная пропускная способность в направлении главного потока 1->2 — 5100 л/мин; пневматическое присоединение, канал 4 — G1/4; масса — 386 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает FRM-H-D-MIDI?

По таблице данных Festo: рабочее давление — 0,2 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], инертные газы.

03Из каких материалов изготовлен FRM-H-D-MIDI?

Материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение FRM-H-D-MIDI?

FRM — модуль разветвления; H — дополнительная функция: со встроенным обратным клапаном; D — исполнение: серия D, металлический корпус; MIDI — типоразмер: шаг монтажа 55 мм (без соединительных плит).

05Какие исполнения есть в серии FRM, кроме FRM-H-D-MIDI?

В серии «Модуль разветвления FRM» — 29 позиций. У FRM-H-D-MIDI: присоединение 3 — G1/2. Другие варианты (присоединение 3: G1/4, G3/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к FRM-H-D-MIDI?

В блоке «Принадлежности» на этой странице: подключение воздуха (23), крепление (2), датчики и кабели (6). Например: QS-G1/4-10, FRB-D-MIDI, MSSD-C-4P. Подобраны по каталогу Festo для этого размера.

07Есть ли на FRM-H-D-MIDI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo FRM-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит FRM-H-D-MIDI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте FRM-H-D-MIDI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09FRM-H-D-MIDI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 170688; ввоз официальный, с грузовой таможенной декларацией.
