FestoДроссель с обратным клапаном

GRLSA-1/4-QS-8

GTIN 4052568090494 Оригинал Festo

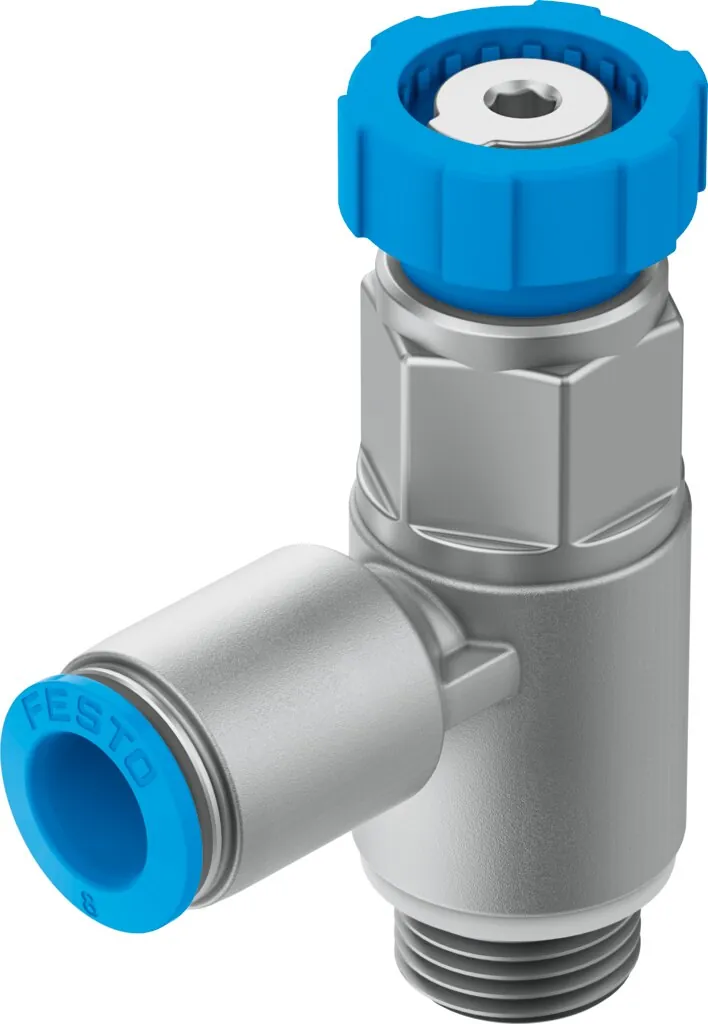

Дроссель с обратным клапаном Festo GRLSA-1/4-QS-8: qS-8; g1/4.

Присоединение 1: QS-8
Присоединение 2: G1/4
Тип управления: Ручное
Элемент настройки: Шестигранное углубление
Тип крепления: Резьбовой
Масса: 35 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные GRLSA-1/4-QS-8

Основные

Функция распределителя: Функция дросселя с обратным клапаном для выхлопа
Пневматическое подключение, канал 1: QS-8
Пневматическое подключение, канал 2: G1/4
Тип управления: Ручное
Элемент настройки: Шестигранное углубление
Тип крепления: Резьбовой
Стандартный расход через дроссель: 0 … 450 л/мин
Стандартный расход в направлении обратного клапана: 390 … 570 л/мин
Положение при сборке: Любое
Стандартный расход в направлении дросселирования, 6 → 0 бар: 0 … 700 л/мин
Стандартный расход в направлении обратного клапана, 6 → 0 бар: 820 … 930 л/мин
Номинальный момент затяжки: 11 Н·м
Допуск для номинального момента затяжки: ± 10 %

Условия работы

Температура окружающей среды: −10 … 60 °C
Полный диапазон температур рабочего давления: 0,2 … 10 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B2-L
Температура хранения: −10 … 40 °C
Температура среды: −10 … 60 °C

Масса

Вес продукта: 34,8 г

Материалы

Материал уплотнений: NBR
Материал пустотелого болта: Алюминиевый сплав; Анодированный
Материал отпускающего кольца: POM
Материал регулировочного винта: PA с армированием
Материал поворотного фитинга: Цинковая штамповка

Принадлежности

Что подходит к GRLSA-1/4-QS-8

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

PUN-H-8X1,25-BLПолимерный пневмошланг Арт. 197385
PUN-H-8X1,25-SWПолимерный пневмошланг Арт. 197392
QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
PUN-H-8X1,25-GEПолимерный пневмошланг Арт. 558301
PUN-H-8X1,25-GNПолимерный пневмошланг Арт. 558294
PUN-H-8X1,25-NTПолимерный пневмошланг Арт. 197378
PUN-H-8X1,25-RTПолимерный пневмошланг Арт. 558287
PUN-H-8X1,25-SIПолимерный пневмошланг Арт. 558280
PUN-H-8X1,25-TBLПолимерный пневмошланг Арт. 8048691
QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
QS-G1/4-6Штуцер с цанговым соединением Арт. 186097

Документы

Документация

PDFТаблица данных GRLSA-1/4-QS-8PDF · Festo · на русском GRLSAВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

GRLSA-1/4-QS-8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у GRLSA-1/4-QS-8?

Дроссель с обратным клапаном Festo GRLSA-1/4-QS-8, артикул 540662: присоединение 1 — QS-8; присоединение 2 — G1/4; тип управления — ручное; элемент настройки — шестигранное углубление; тип крепления — резьбовой; масса — 35 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03В каких условиях можно использовать GRLSA-1/4-QS-8?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен GRLSA-1/4-QS-8?

Материал уплотнений — NBR; материал пустотелого болта — алюминиевый сплав, анодированный; материал отпускающего кольца — POM; материал регулировочного винта — PA с армированием. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии GRLSA, кроме GRLSA-1/4-QS-8?

В серии «Дроссель с обратным клапаном GRLSA» — 2 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к GRLSA-1/4-QS-8?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: PUN-H-8X1,25-BL. Подобраны по каталогу Festo для этого размера.

07Есть ли на GRLSA-1/4-QS-8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит GRLSA-1/4-QS-8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRLSA-1/4-QS-8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09GRLSA-1/4-QS-8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 540662; ввоз официальный, с грузовой таможенной декларацией.
