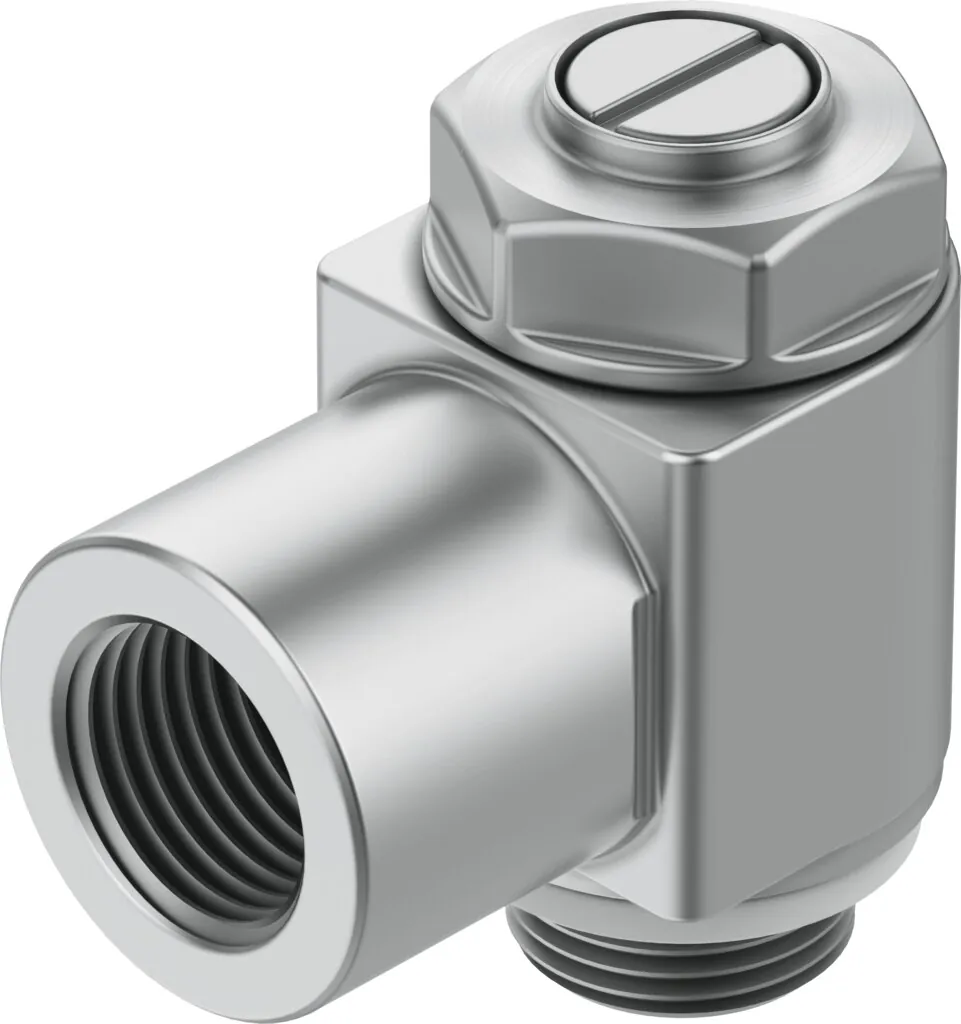

FestoДроссель с обратным клапаном

GRLZ-1/4-B

GTIN 4052568010652 Оригинал Festo

Дроссель с обратным клапаном Festo GRLZ-1/4-B: для дросселирования на входе, с поворотным присоединением.

Присоединение 2
Наружная резьба G1/4
Элемент настройки
Винт с головкой под шлиц
Пневматическое подключение, канал 1
Внутренняя резьба G1/4
Тип крепления
Резьбовой
Стандартный расход через дроссель
610 л/мин
Масса
59 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

  • G1/8
  • M3
  • M5
  • Наружная резьба G1/4

Элемент настройки

Обозначение

Что означает GRLZ-1/4-B

  1. GRLZСерия

    Дроссель с обратным клапаном

  2. 1/4Пневматическое присоединение

    Наружная резьба G1/4

  3. BПоколение

    Серия B

Характеристики

Технические данные GRLZ-1/4-B

Основные

Функция распределителя
Функция дросселя с обратным клапаном на входе
Пневматическое подключение, канал 1
Внутренняя резьба G1/4
Пневматическое подключение, канал 2
Наружная резьба G1/4
Элемент настройки
Винт с головкой под шлиц
Тип крепления
Резьбовой
Стандартный расход через дроссель
610 л/мин
Стандартный расход в направлении обратного клапана
450 … 820 л/мин
Положение при сборке
Любое
Стандартный расход в направлении дросселирования, 6 → 0 бар
1200 л/мин
Стандартный расход в направлении обратного клапана, 6 → 0 бар
885 … 1615 л/мин
Условный проход
6 мм
Макс. момент затяжки
11 Н·м

Условия работы

Температура окружающей среды
−10 … 60 °C
Полный диапазон температур рабочего давления
0,3 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C

Масса

Вес продукта
59 г

Материалы

Материал резьбовой заглушки
Алюминиевый сплав
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал регулировочного винта
Латунь
Материал поворотного фитинга
Цинковая штамповка

Принадлежности

Что подходит к GRLZ-1/4-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных GRLZ-1/4-BPDF · Festo · на русскомPDFКаталог Festo GRLA-GRLZPDF · на английском · Festo, 2026GRLZВсе исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

GRLZ-1/4-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у GRLZ-1/4-B?

Дроссель с обратным клапаном Festo GRLZ-1/4-B, артикул 151195: присоединение 2 — наружная резьба G1/4; элемент настройки — винт с головкой под шлиц; пневматическое подключение, канал 1 — внутренняя резьба G1/4; тип крепления — резьбовой; стандартный расход через дроссель — 610 л/мин; масса — 59 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03В каких условиях можно использовать GRLZ-1/4-B?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен GRLZ-1/4-B?

Материал резьбовой заглушки — алюминиевый сплав; материал уплотнений — NBR; материал регулировочного винта — латунь; материал поворотного фитинга — цинковая штамповка. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение GRLZ-1/4-B?

GRLZ — дроссель с обратным клапаном; 1/4 — пневматическое присоединение: наружная резьба G1/4; B — поколение: серия B.

06Какие исполнения есть в серии GRLZ, кроме GRLZ-1/4-B?

В серии «Дроссель с обратным клапаном GRLZ» — 24 позиции. У GRLZ-1/4-B: присоединение 2 — наружная резьба G1/4; элемент настройки — винт с головкой под шлиц. Другие варианты (присоединение 2: G1/8, M3, M5) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к GRLZ-1/4-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

08Есть ли на GRLZ-1/4-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GRLA-GRLZ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит GRLZ-1/4-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRLZ-1/4-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10GRLZ-1/4-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151195; ввоз официальный, с грузовой таможенной декларацией.
