FestoДроссель с обратным клапаном

GRLZ-M3

GTIN 4052568037642 Оригинал Festo

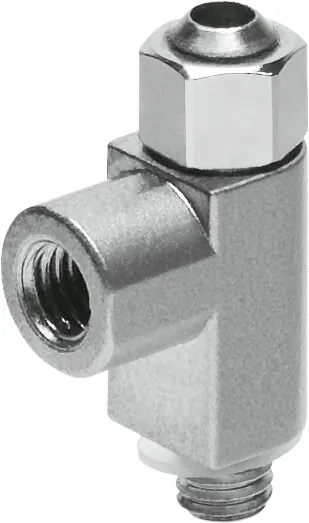

Дроссель с обратным клапаном Festo GRLZ-M3: для дросселирования на входе, с поворотным присоединением.

Присоединение 2: M3
Элемент настройки: Винт с головкой под шлиц
Пневматическое подключение, канал 1: M3
Тип крепления: Резьбовой
Стандартный расход через дроссель: 18 л/мин
Масса: 2 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Обозначение

Что означает GRLZ-M3

GRLZСерия
Дроссель с обратным клапаном
M3Пневматическое присоединение
Наружная резьба M3

Характеристики

Технические данные GRLZ-M3

Основные

Функция распределителя: Функция дросселя с обратным клапаном на входе
Пневматическое подключение, канал 1: M3
Пневматическое подключение, канал 2: M3
Элемент настройки: Винт с головкой под шлиц
Тип крепления: Резьбовой
Стандартный расход через дроссель: 18 л/мин
Стандартный расход в направлении обратного клапана: 18 … 20 л/мин
Положение при сборке: Любое
Стандартный расход в направлении дросселирования, 6 → 0 бар: 33 л/мин
Стандартный расход в направлении обратного клапана, 6 → 0 бар: 33 … 37 л/мин
Макс. момент затяжки: 0,3 Н·м

Условия работы

Рабочее давление: 0,2 … 10 бар
Температура окружающей среды: −10 … 60 °C
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −10 … 60 °C

Масса

Вес продукта: 2 г

Материалы

Материал резьбовой заглушки: Латунь; Никелирование
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: NBR
Материал регулировочного винта: Латунь
Материал поворотного фитинга: Цинковая штамповка

Принадлежности

Что подходит к GRLZ-M3

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17

QSM-M3-4Штуцер с цанговым соединением Арт. 153303
QSML-M3-4Угловой штуцер с цанговым зажимом и резьбой Арт. 153332
PUN-H-4X0,75-BLПолимерный пневмошланг Арт. 197383
PUN-H-4X0,75-SWПолимерный пневмошланг Арт. 197390
PUN-H-4X0,75-GEПолимерный пневмошланг Арт. 558299
PUN-H-4X0,75-GNПолимерный пневмошланг Арт. 558292
PUN-H-4X0,75-NTПолимерный пневмошланг Арт. 197376
PUN-H-4X0,75-RTПолимерный пневмошланг Арт. 558285
PUN-H-4X0,75-SIПолимерный пневмошланг Арт. 558278
PUN-H-4X0,75-TBLПолимерный пневмошланг Арт. 8048671
QSM-M3-2Штуцер с цанговым соединением Арт. 133027
QSM-M3-2-IШтуцер с цанговым соединением Арт. 133026
QSM-M3-3Штуцер с цанговым соединением Арт. 153301
QSM-M3-3-IШтуцер с цанговым соединением Арт. 153312
QSM-M3-4-IШтуцер с цанговым соединением Арт. 153314
QSML-M3-2Угловой штуцер с цанговым зажимом и резьбой Арт. 133030
QSML-M3-3Угловой штуцер с цанговым зажимом и резьбой Арт. 153330

Документы

Документация

PDFТаблица данных GRLZ-M3PDF · Festo · на русском PDFКаталог Festo GRLA-GRLZPDF · на английском · Festo, 2026 GRLZВсе исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

GRLZ-M3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у GRLZ-M3?

Дроссель с обратным клапаном Festo GRLZ-M3, артикул 175040: присоединение 2 — M3; элемент настройки — винт с головкой под шлиц; пневматическое подключение, канал 1 — M3; тип крепления — резьбовой; стандартный расход через дроссель — 18 л/мин; масса — 2 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03При каком давлении и температуре работает GRLZ-M3?

По таблице данных Festo: рабочее давление — 0,2 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен GRLZ-M3?

Материал резьбовой заглушки — латунь, никелирование; материал уплотнений — NBR; материал регулировочного винта — латунь; материал поворотного фитинга — цинковая штамповка. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение GRLZ-M3?

GRLZ — дроссель с обратным клапаном; M3 — пневматическое присоединение: наружная резьба M3.

06Какие исполнения есть в серии GRLZ, кроме GRLZ-M3?

В серии «Дроссель с обратным клапаном GRLZ» — 24 позиции. У GRLZ-M3: присоединение 2 — M3. Другие варианты (присоединение 2: G1/8, M5, наружная резьба G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к GRLZ-M3?

В блоке «Принадлежности» на этой странице: подключение воздуха (17). Например: QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на GRLZ-M3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GRLA-GRLZ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит GRLZ-M3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRLZ-M3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10GRLZ-M3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 175040; ввоз официальный, с грузовой таможенной декларацией.
