FestoВыхлопной дроссель

GRU-3/4-B

GTIN 4052568001926 Оригинал Festo

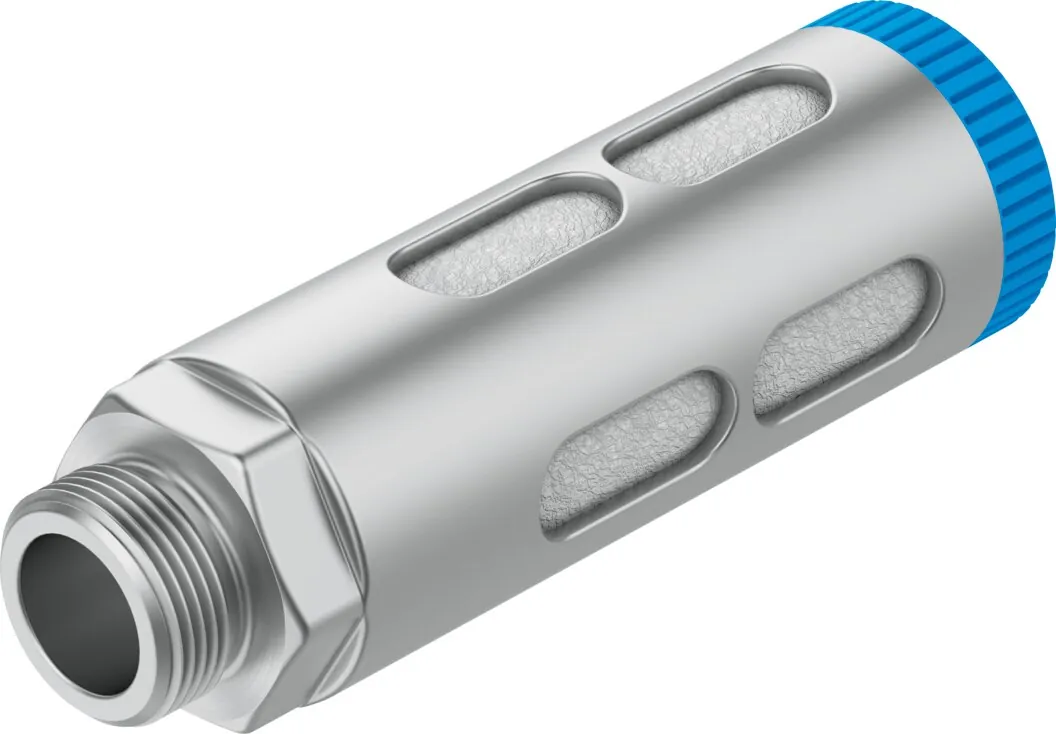

Выхлопной дроссель Festo GRU-3/4-B: дроссель со встроенным глушителем для дросселирования в клапанах определенной конструкции.

Присоединение 1
G3/4
Функция распределителя
Дроссель с глушителем
Элемент настройки
Винт с головкой под шлиц
Тип крепления
Резьбовой
Положение при сборке
Любое
Масса
170 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает GRU-3/4-B

  1. GRUСерия

    Выхлопной дроссель

  2. 3/4Пневматическое присоединение

    Наружная резьба G3/4

  3. BПоколение

    Серия B

Характеристики

Технические данные GRU-3/4-B

Основные

Функция распределителя
Дроссель с глушителем
Пневматическое подключение, канал 1
G3/4
Элемент настройки
Винт с головкой под шлиц
Тип крепления
Резьбовой
Стандартный расход
0.6->0 МПа (6->0 бар, 87->0 psi); 0 … 8000 л/мин
Положение при сборке
Любое

Условия работы

Температура окружающей среды
−10 … 70 °C
Полный диапазон температур рабочего давления
0 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 70 °C

Масса

Вес продукта
170 г

Материалы

Материал корпуса
Алюминий
Материал вставки глушителя
PE
Материал резьбовой заглушки
Алюминиевое литье под давление
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал регулировочного винта
PA

Принадлежности

Что подходит к GRU-3/4-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1

Документы

Документация

PDFТаблица данных GRU-3/4-BPDF · Festo · на русскомPDFКаталог Festo GRE-GRUPDF · на английском · Festo, 2026GRUВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

GRU-3/4-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у GRU-3/4-B?

Выхлопной дроссель Festo GRU-3/4-B, артикул 9520: присоединение 1 — G3/4; функция распределителя — дроссель с глушителем; элемент настройки — винт с головкой под шлиц; тип крепления — резьбовой; положение при сборке — любое; масса — 170 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен выхлопной дроссель?

Он ограничивает выхлоп из распределителя — так настраивают скорость привода.

03В каких условиях можно использовать GRU-3/4-B?

По таблице данных Festo: температура окружающей среды — −10 … 70 °C; температура среды — −10 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен GRU-3/4-B?

Материал корпуса — алюминий; материал вставки глушителя — PE; материал резьбовой заглушки — алюминиевое литье под давление; материал регулировочного винта — PA. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение GRU-3/4-B?

GRU — выхлопной дроссель; 3/4 — пневматическое присоединение: наружная резьба G3/4; B — поколение: серия B.

06Какие исполнения есть в серии GRU, кроме GRU-3/4-B?

В серии «Выхлопной дроссель GRU» — 5 позиций. У GRU-3/4-B: присоединение 1 — G3/4. Другие варианты (присоединение 1: G1/2, G1/4, G1/8, G3/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к GRU-3/4-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (1). Например: QS-G3/4-22. Подобраны по каталогу Festo для этого размера.

08Есть ли на GRU-3/4-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GRE-GRU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит GRU-3/4-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRU-3/4-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10GRU-3/4-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 9520; ввоз официальный, с грузовой таможенной декларацией.
