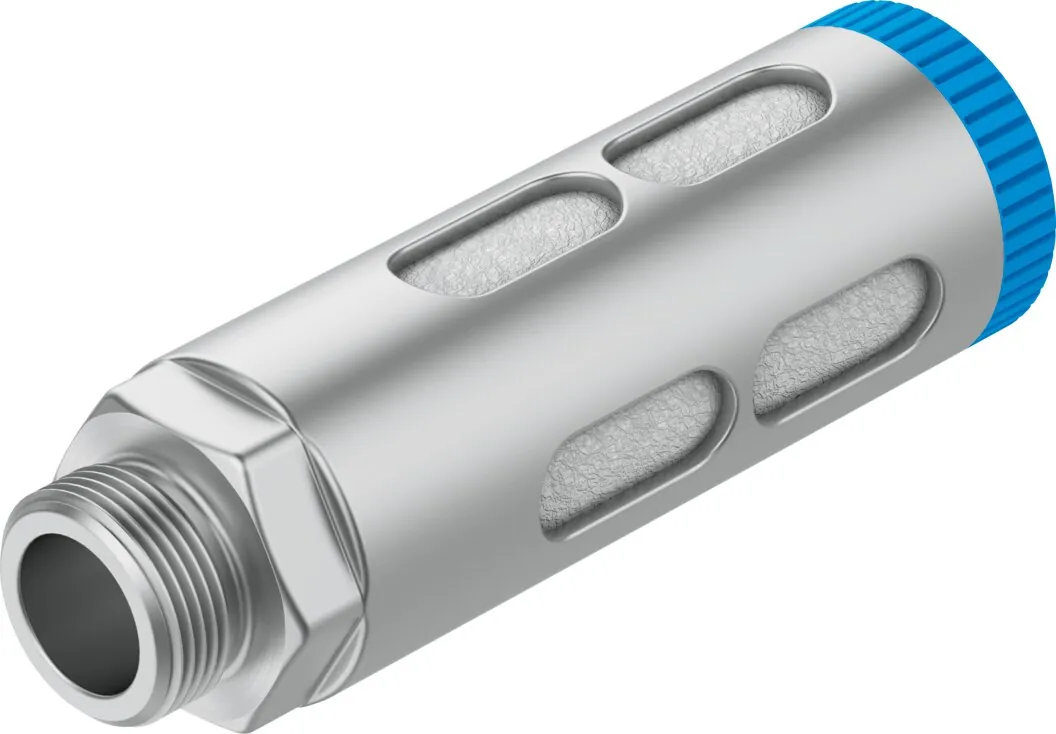

FestoВыхлопной дроссель

GRU-1/4-B

GTIN 4052568008918 Оригинал Festo

Выхлопной дроссель Festo GRU-1/4-B: дроссель со встроенным глушителем для дросселирования в клапанах определенной конструкции.

Присоединение 1: G1/4
Функция распределителя: Дроссель с глушителем
Элемент настройки: Винт с головкой под шлиц
Тип крепления: Резьбовой
Положение при сборке: Любое
Масса: 25 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает GRU-1/4-B

GRUСерия
Выхлопной дроссель
1/4Пневматическое присоединение
Наружная резьба G1/4
BПоколение
Серия B

Характеристики

Технические данные GRU-1/4-B

Основные

Функция распределителя: Дроссель с глушителем
Пневматическое подключение, канал 1: G1/4
Элемент настройки: Винт с головкой под шлиц
Тип крепления: Резьбовой
Стандартный расход: 0.6->0 МПа (6->0 бар, 87->0 psi); 0 … 1500 л/мин
Положение при сборке: Любое

Условия работы

Температура окружающей среды: −10 … 70 °C
Полный диапазон температур рабочего давления: 0 … 10 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде: Возможна работа со смазкой
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −10 … 70 °C

Масса

Вес продукта: 25 г

Материалы

Материал корпуса: Алюминий
Материал вставки глушителя: PE
Материал резьбовой заглушки: Алюминиевое литье под давление
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал регулировочного винта: PA

Принадлежности

Что подходит к GRU-1/4-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
QS-G1/4-6Штуцер с цанговым соединением Арт. 186097
QS-G1/4-6-IШтуцер с цанговым соединением Арт. 186108
QS-G1/4-8Штуцер с цанговым соединением Арт. 186099
QS-G1/4-8-IШтуцер с цанговым соединением Арт. 186110
QSL-G1/4-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186351
QSL-G1/4-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186118
QSL-G1/4-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186120

Документы

Документация

PDFТаблица данных GRU-1/4-BPDF · Festo · на русском PDFКаталог Festo GRE-GRUPDF · на английском · Festo, 2026 GRUВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

GRU-1/4-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у GRU-1/4-B?

Выхлопной дроссель Festo GRU-1/4-B, артикул 9517: присоединение 1 — G1/4; функция распределителя — дроссель с глушителем; элемент настройки — винт с головкой под шлиц; тип крепления — резьбовой; положение при сборке — любое; масса — 25 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен выхлопной дроссель?

Он ограничивает выхлоп из распределителя — так настраивают скорость привода.

03В каких условиях можно использовать GRU-1/4-B?

По таблице данных Festo: температура окружающей среды — −10 … 70 °C; температура среды — −10 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен GRU-1/4-B?

Материал корпуса — алюминий; материал вставки глушителя — PE; материал резьбовой заглушки — алюминиевое литье под давление; материал регулировочного винта — PA. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение GRU-1/4-B?

GRU — выхлопной дроссель; 1/4 — пневматическое присоединение: наружная резьба G1/4; B — поколение: серия B.

06Какие исполнения есть в серии GRU, кроме GRU-1/4-B?

В серии «Выхлопной дроссель GRU» — 5 позиций. У GRU-1/4-B: присоединение 1 — G1/4. Другие варианты (присоединение 1: G1/2, G1/8, G3/4, G3/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к GRU-1/4-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

08Есть ли на GRU-1/4-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GRE-GRU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит GRU-1/4-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GRU-1/4-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10GRU-1/4-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 9517; ввоз официальный, с грузовой таможенной декларацией.
