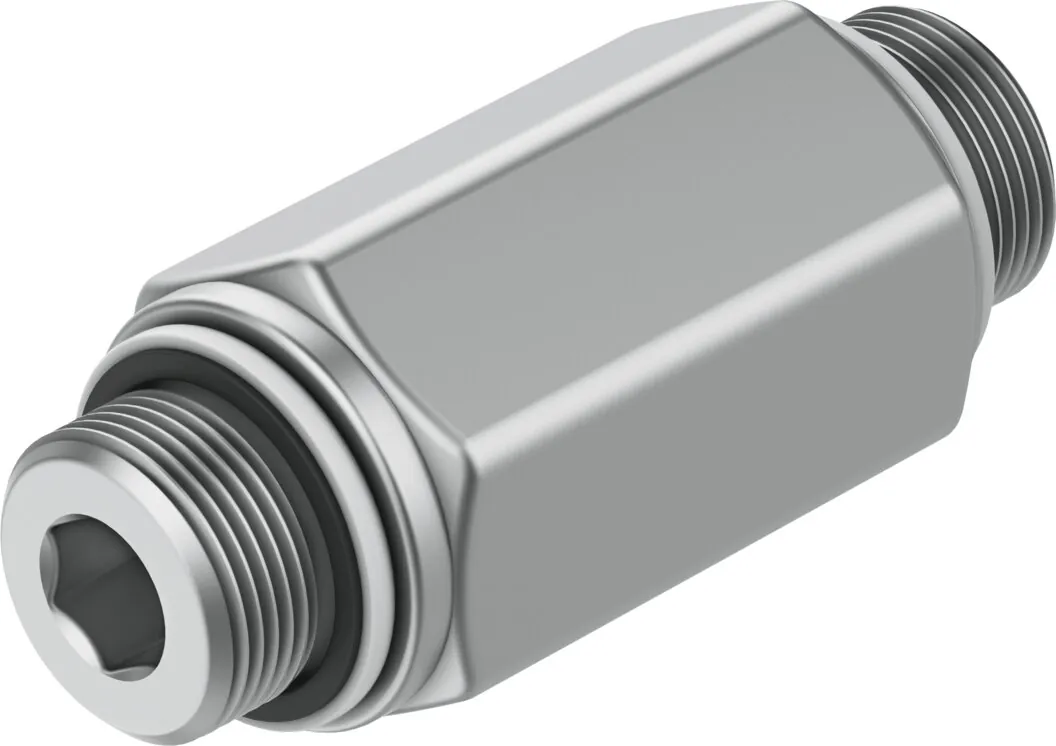

FestoОбратный клапан

H-3/4-B

GTIN 4052568002428 Оригинал Festo

Обратный клапан Festo H-3/4-B: функция прохода только в одном направлении; g3/4; резьбовой.

Присоединение 1
G3/4
Тип крепления
Резьбовой
Пневматическое подключение, канал 2
G3/4
Положение при сборке
Любое
Стандартный номинальный расход 1 -> 2 из 6 на 5 бар
5900 л/мин
Масса
101 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Характеристики

Технические данные H-3/4-B

Основные

Функция распределителя
Функция прохода только в одном направлении
Пневматическое подключение, канал 1
G3/4
Пневматическое подключение, канал 2
G3/4
Тип крепления
Резьбовой
Положение при сборке
Любое
Стандартный номинальный расход 1 -> 2 из 6 на 5 бар
5900 л/мин
Макс. момент затяжки
60 Н·м

Условия работы

Рабочее давление
0,4 … 12 бар
Температура окружающей среды
−10 … 60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
LX1

Масса

Вес продукта
101 г

Материалы

Материал корпуса
Алюминиевый сплав; Анодированный
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR

Принадлежности

Что подходит к H-3/4-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1

Документы

Документация

PDFТаблица данных H-3/4-BPDF · Festo · на русскомPDFКаталог Festo H-HA-HBPDF · на английском · Festo, 2026HВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

H-3/4-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у H-3/4-B?

Обратный клапан Festo H-3/4-B, артикул 11692: присоединение 1 — G3/4; тип крепления — резьбовой; пневматическое подключение, канал 2 — G3/4; положение при сборке — любое; стандартный номинальный расход 1 -> 2 из 6 на 5 бар — 5900 л/мин; масса — 101 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает обратный клапан?

Пропускает воздух только в одном направлении.

03При каком давлении и температуре работает H-3/4-B?

По таблице данных Festo: рабочее давление — 0,4 … 12 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен H-3/4-B?

Материал корпуса — алюминиевый сплав, анодированный; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии H, кроме H-3/4-B?

В серии «Обратный клапан H» — 19 позиций. У H-3/4-B: присоединение 1 — G3/4. Другие варианты (присоединение 1: G1/2, G1/4, G3/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к H-3/4-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (1). Например: QS-G3/4-22. Подобраны по каталогу Festo для этого размера.

07Есть ли на H-3/4-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo H-HA-HB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит H-3/4-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте H-3/4-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09H-3/4-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 11692; ввоз официальный, с грузовой таможенной декларацией.
