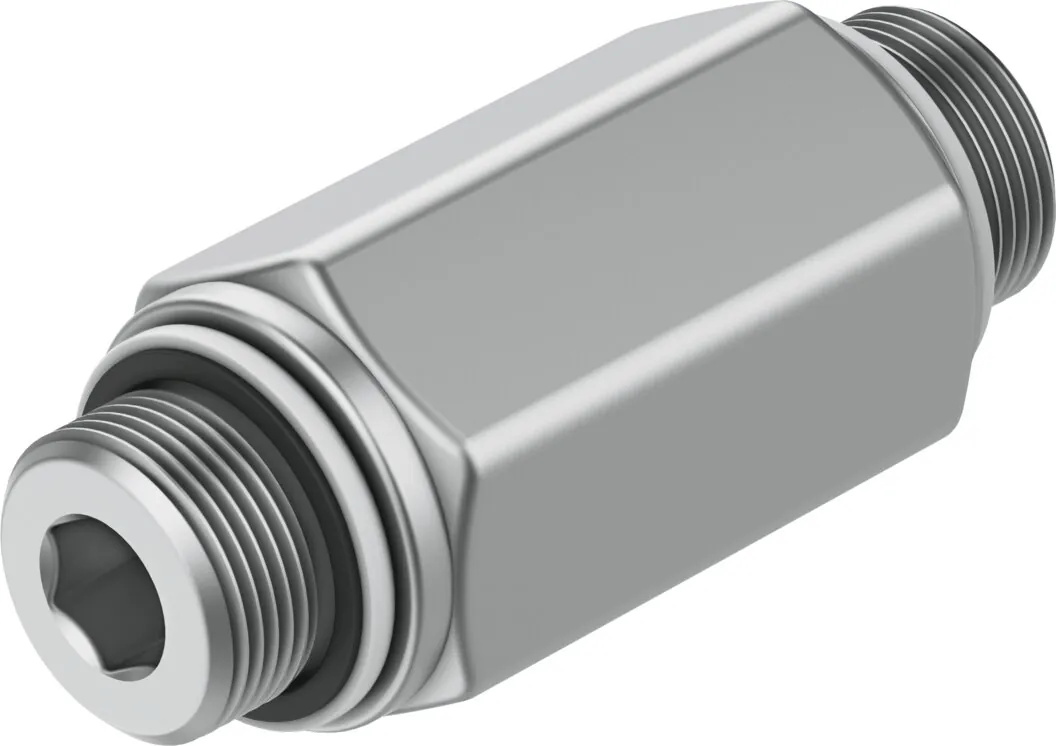

FestoОбратный клапан

H-1/4-B

GTIN 4052568002398 Оригинал Festo

Обратный клапан Festo H-1/4-B: функция прохода только в одном направлении; g1/4; резьбовой.

Присоединение 1: G1/4
Тип крепления: Резьбовой
Пневматическое подключение, канал 2: G1/4
Положение при сборке: Любое
Стандартный номинальный расход 1 -> 2 из 6 на 5 бар: 1000 л/мин
Масса: 25 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Характеристики

Технические данные H-1/4-B

Основные

Функция распределителя: Функция прохода только в одном направлении
Пневматическое подключение, канал 1: G1/4
Пневматическое подключение, канал 2: G1/4
Тип крепления: Резьбовой
Положение при сборке: Любое
Стандартный номинальный расход 1 -> 2 из 6 на 5 бар: 1000 л/мин
Макс. момент затяжки: 11 Н·м

Условия работы

Рабочее давление: 0,4 … 12 бар
Температура окружающей среды: −10 … 60 °C
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B2-L
Температура среды: −10 … 60 °C
Рабочая среда пилотного каскада: LX1

Масса

Вес продукта: 25,4 г

Материалы

Материал корпуса: Алюминиевый сплав; Анодированный
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: NBR

Принадлежности

Что подходит к H-1/4-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
QS-G1/4-6Штуцер с цанговым соединением Арт. 186097
QS-G1/4-6-IШтуцер с цанговым соединением Арт. 186108
QS-G1/4-8Штуцер с цанговым соединением Арт. 186099
QS-G1/4-8-IШтуцер с цанговым соединением Арт. 186110
QSL-G1/4-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186351
QSL-G1/4-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186118
QSL-G1/4-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186120

Документы

Документация

PDFТаблица данных H-1/4-BPDF · Festo · на русском PDFКаталог Festo H-HA-HBPDF · на английском · Festo, 2026 HВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

H-1/4-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у H-1/4-B?

Обратный клапан Festo H-1/4-B, артикул 11689: присоединение 1 — G1/4; тип крепления — резьбовой; пневматическое подключение, канал 2 — G1/4; положение при сборке — любое; стандартный номинальный расход 1 -> 2 из 6 на 5 бар — 1000 л/мин; масса — 25 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает обратный клапан?

Пропускает воздух только в одном направлении.

03При каком давлении и температуре работает H-1/4-B?

По таблице данных Festo: рабочее давление — 0,4 … 12 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен H-1/4-B?

Материал корпуса — алюминиевый сплав, анодированный; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии H, кроме H-1/4-B?

В серии «Обратный клапан H» — 19 позиций. У H-1/4-B: присоединение 1 — G1/4. Другие варианты (присоединение 1: G1/2, G3/4, G3/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к H-1/4-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на H-1/4-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo H-HA-HB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит H-1/4-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте H-1/4-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09H-1/4-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 11689; ввоз официальный, с грузовой таможенной декларацией.
