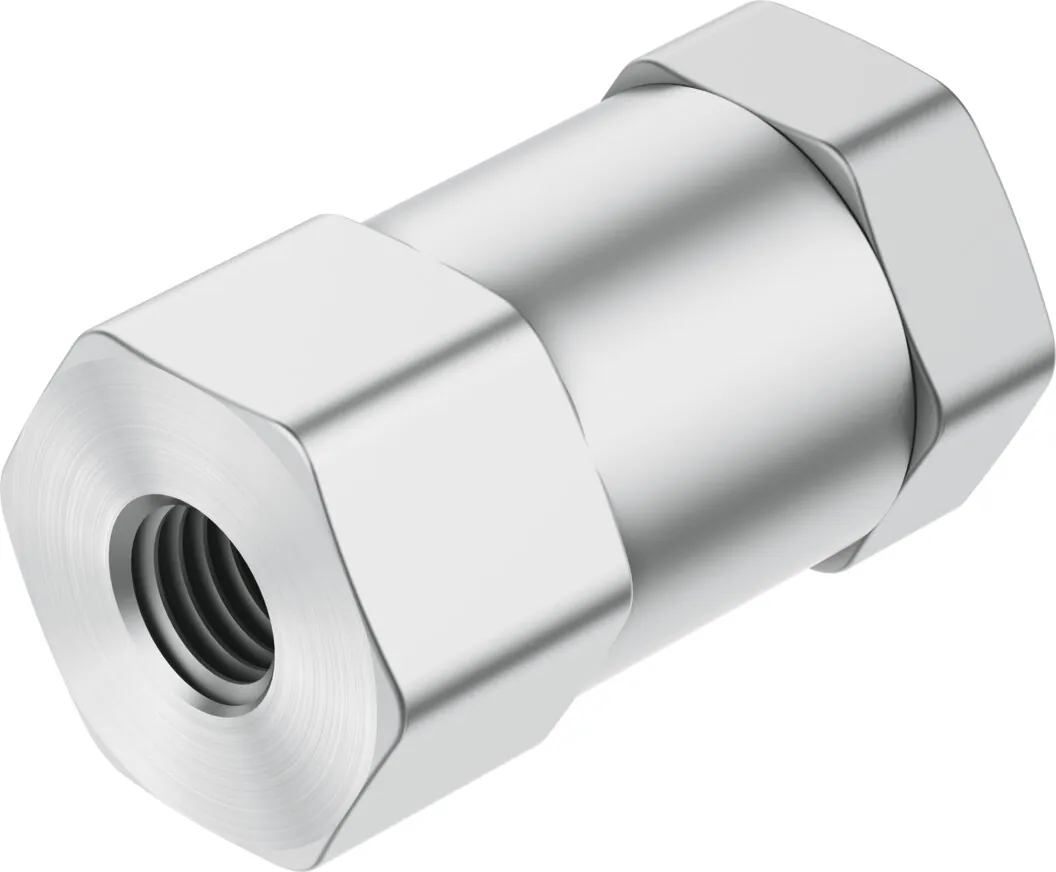

FestoОбратный клапан

H-M5

GTIN 4052568008437 Оригинал Festo

Обратный клапан Festo H-M5: функция прохода только в одном направлении; m5; линейный монтаж.

Присоединение 1
M5
Тип крепления
Линейный монтаж
Пневматическое подключение, канал 2
M5
Стандартный номинальный расход
115 л/мин
Масса
13 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает H-M5

  1. HСерия

    Обратный клапан

  2. M5Пневматическое присоединение 1

    Наружная резьба M5

Характеристики

Технические данные H-M5

Основные

Функция распределителя
Функция прохода только в одном направлении
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 2
M5
Тип крепления
Линейный монтаж
Стандартный номинальный расход
115 л/мин

Условия работы

Рабочее давление
0,4 … 8 бар
Температура окружающей среды
−10 … 60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
−10 … 60 °C

Материалы

Материал корпуса
Латунь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR

Принадлежности

Что подходит к H-M5

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных H-M5PDF · Festo · на русскомPDFКаталог Festo H-HA-HBPDF · на английском · Festo, 2026HВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

H-M5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у H-M5?

Обратный клапан Festo H-M5, артикул 3671: присоединение 1 — M5; тип крепления — линейный монтаж; пневматическое подключение, канал 2 — M5; стандартный номинальный расход — 115 л/мин; масса — 13 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает обратный клапан?

Пропускает воздух только в одном направлении.

03При каком давлении и температуре работает H-M5?

По таблице данных Festo: рабочее давление — 0,4 … 8 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен H-M5?

Материал корпуса — латунь; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение H-M5?

H — обратный клапан; M5 — пневматическое присоединение 1: наружная резьба M5.

06Какие исполнения есть в серии H, кроме H-M5?

В серии «Обратный клапан H» — 19 позиций. У H-M5: присоединение 1 — M5. Другие варианты (присоединение 1: G1/8, QS-4, QS-6, QS-8, QS-10, QS-12) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к H-M5?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QSM-M5-6. Подобраны по каталогу Festo для этого размера.

08Есть ли на H-M5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo H-HA-HB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит H-M5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте H-M5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10H-M5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3671; ввоз официальный, с грузовой таможенной декларацией.
