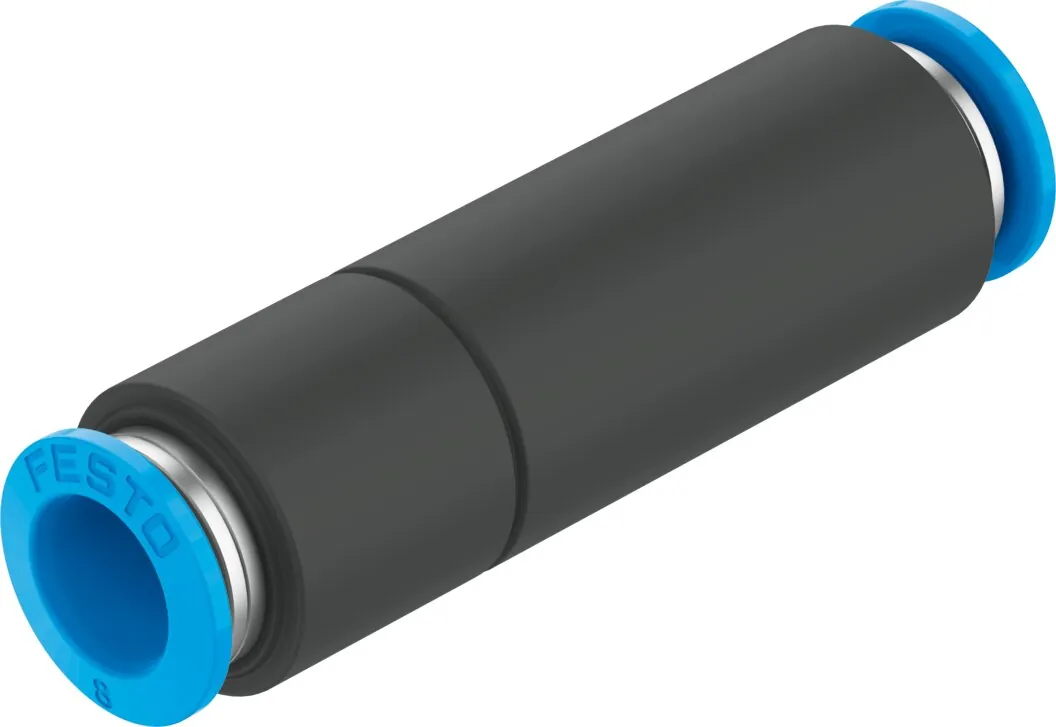

FestoОбратный клапан

H-QS-10

GTIN 4052568011420 Оригинал Festo

Обратный клапан Festo H-QS-10: этот тип подходит для работы на вакууме.

Присоединение 1
QS-10
Тип крепления
Линейный монтаж
Пневматическое подключение, канал 2
QS-10
Стандартный номинальный расход
1480 л/мин
Цвет корпуса
Серебряный
Масса
63 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Характеристики

Технические данные H-QS-10

Основные

Функция распределителя
Функция прохода только в одном направлении
Пневматическое подключение, канал 1
QS-10
Пневматическое подключение, канал 2
QS-10
Тип крепления
Линейный монтаж
Стандартный номинальный расход
1480 л/мин
Цвет корпуса
Серебряный
Мин. Дифференциальное давление, открытие
0,1 бар
Мин. Дифференциальное давление, закрытие
0,2 бар

Условия работы

Рабочее давление
−1 … 10 бар
Температура окружающей среды
0 … 60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
63 г

Материалы

Материал корпуса
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к H-QS-10

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8

Документы

Документация

PDFТаблица данных H-QS-10PDF · Festo · на русскомPDFКаталог Festo H-HA-HBPDF · на английском · Festo, 2026HВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

H-QS-10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у H-QS-10?

Обратный клапан Festo H-QS-10, артикул 153465: присоединение 1 — QS-10; тип крепления — линейный монтаж; пневматическое подключение, канал 2 — QS-10; стандартный номинальный расход — 1480 л/мин; цвет корпуса — серебряный; масса — 63 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает обратный клапан?

Пропускает воздух только в одном направлении.

03При каком давлении и температуре работает H-QS-10?

По таблице данных Festo: рабочее давление — −1 … 10 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен H-QS-10?

Материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии H, кроме H-QS-10?

В серии «Обратный клапан H» — 19 позиций. У H-QS-10: присоединение 1 — QS-10. Другие варианты (присоединение 1: G1/8, M5, QS-4, QS-6, QS-8, QS-12) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к H-QS-10?

В блоке «Принадлежности» на этой странице: подключение воздуха (8). Например: PUN-H-10X1,5-BL. Подобраны по каталогу Festo для этого размера.

07Есть ли на H-QS-10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo H-HA-HB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит H-QS-10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте H-QS-10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09H-QS-10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153465; ввоз официальный, с грузовой таможенной декларацией.
