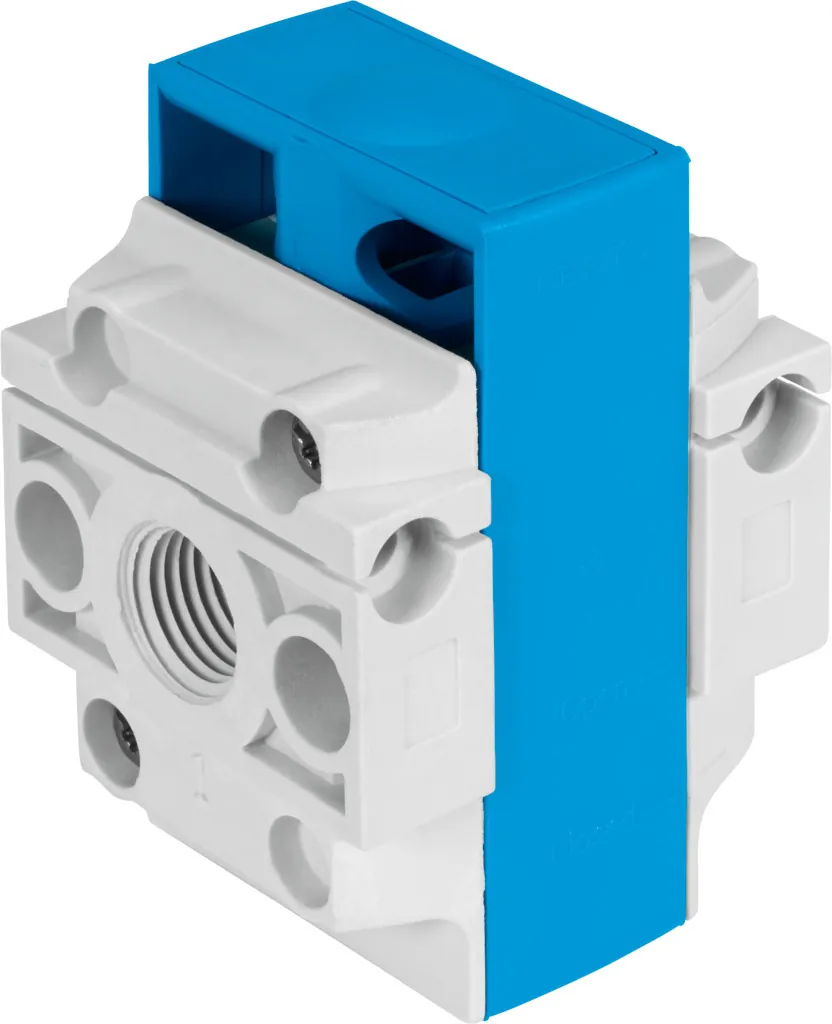

FestoРаспределитель плавного пуска

HE-1/4-DB-MINI

GTIN 4052568271350 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

Распределитель плавного пуска Festo HE-1/4-DB-MINI: для поиска альтернативных продуктов используйте Support Portal.

Функция
3/2, бистабильный
Присоединение 1
G1/4
Присоединение 2
G1/4
Тип конструкции
Отсечной клапан
Серия
DB
Масса
66 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип конструкции

Обозначение

Что означает HE-1/4-DB-MINI

  1. HEСерия

    Распределитель плавного пуска

  2. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  3. DBИсполнение

    Серия D, полимерный корпус

  4. MINIТипоразмер

    Шаг монтажа 40 мм (без соединительных плит)

Характеристики

Технические данные HE-1/4-DB-MINI

Основные

Серия
DB
Размер
Mini
Монтажный шаг
44 мм
Тип конструкции
Отсечной клапан
Тип управления
Ручное
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не дросселируемый
Фиксатор привода
Замок (опционально)
Ручное дублирование
Нет
Тип пилотного управления
Прямой
Функция распределителя
3/2, бистабильный
Значение С
6,3 л/(с·бар)
Значение b
0,8
Стандартный номинальный расход
2300 л/мин
Стандартный номинальный расход 2-3
700 л/мин
Тип крепления
Линейный монтаж; со сквозным отверстием
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы

Условия работы

Рабочее давление
0 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
66 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал каретки
POM
Материал уплотнений
FPM
Материал корпуса
PA с армированием

Принадлежности

Что подходит к HE-1/4-DB-MINI

По разделу «Принадлежности» каталога Festo — для размера MINI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха23
Катушки и управление1
Датчики и кабели9

Документы

Документация

PDFТаблица данных HE-1/4-DB-MINIPDF · Festo · на русскомPDFКаталог Festo D-START-UP-EXHAUST-VALVESPDF · на английском · Festo, 2023HEВсе исполнения серии37 позиций, подбор по параметрам

FAQ

Частые вопросы

HE-1/4-DB-MINI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HE-1/4-DB-MINI?

Распределитель плавного пуска Festo HE-1/4-DB-MINI, артикул 3563687: функция — 3/2, бистабильный; присоединение 1 — G1/4; присоединение 2 — G1/4; тип конструкции — отсечной клапан; серия — DB; масса — 66 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает HE-1/4-DB-MINI?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен HE-1/4-DB-MINI?

Материал каретки — POM; материал уплотнений — FPM; материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HE-1/4-DB-MINI?

HE — распределитель плавного пуска; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; DB — исполнение: серия D, полимерный корпус; MINI — типоразмер: шаг монтажа 40 мм (без соединительных плит).

06Какие исполнения есть в серии HE, кроме HE-1/4-DB-MINI?

В серии «Отсечной клапан HE» — 37 позиций. У HE-1/4-DB-MINI: тип конструкции — отсечной клапан. Другие варианты (тип конструкции: золотниковый) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HE-1/4-DB-MINI?

В блоке «Принадлежности» на этой странице: подключение воздуха (23), катушки и управление (1), датчики и кабели (9). Например: QS-G1/4-10, AHB-MD/MF/MV, KMEB-1-230AC-2.5. Подобраны по каталогу Festo для этого размера.

08Есть ли на HE-1/4-DB-MINI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo D-START-UP-EXHAUST-VALVES; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HE-1/4-DB-MINI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HE-1/4-DB-MINI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HE-1/4-DB-MINI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3563687; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить HE-1/4-DB-MINI?

Производитель снял HE-1/4-DB-MINI с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
