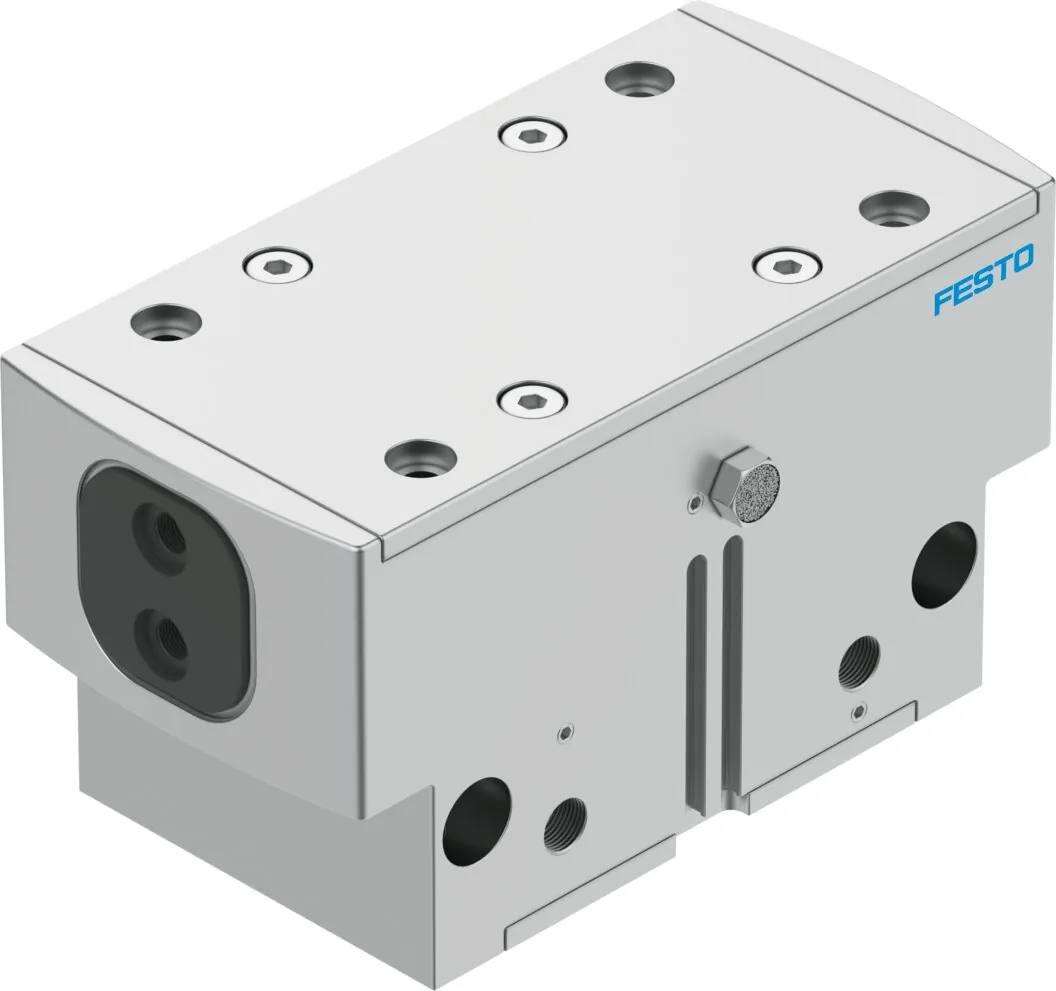

FestoПараллельный захват

HGPD-80-A

GTIN 4052568227227 Оригинал Festo

Параллельный захват Festo HGPD-80-A: 80; g1/4; m5; без.

Размер
80
Присоединение
G1/4
Пневматическое подключение, воздух обдува
M5
Гарантированное усилие захвата
Без
Ход каждой губки захвата
20 мм
Масса
6,25 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Гарантированное усилие захвата

Обозначение

Что означает HGPD-80-A

  1. HGPDСерия

    Параллельный захват

  2. 80Типоразмер

    80 мм

  3. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные HGPD-80-A

Основные

Размер
80
Ход каждой губки захвата
20 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
<= 0,1 °
Макс. люфт губок захвата Sz
<= 0,02 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,05 мм
Кол-во губок захватов
2
Привод
Пневматический
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Параллельный
Гарантированное усилие захвата
Без
Тип конструкции
Наклонная плоскость; последовательность перемещения по направляющей
Определение позиции
Для герконов
Суммарное усилие захвата
At 0.6 МПа (6 бар, 87 psi), closing; 3716 Н
Макс. частота работы захвата
<= 2 Гц
Мин, время открытия при 6 бар
214 мс
Мин, время закрытия при 6 бар
218 мс
Maкс. вес на внешний палец захвата
2170 г
Класс защиты
IP65
Усилие на губке
At 0.6 МПа (6 бар, 87 psi) closing; 1858 Н
Массовый момент инерции
236,48 кг·см²
Макс. усилие на губку захвата Fz, статическое
6000 Н
Макс. момент на захвате Mx, статич.
170 Н·м
Макс. момент на захвате My, статич.
130 Н·м
Макс. момент на захвате Mz, статич.
110 Н·м
Интервалы между смазкой направляющих
5.000.000 млн переключений
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой; с отверстием и шпонкой; С внутренней резьбой и шпонкой
Пневматическое подключение, воздух обдува
M5
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
3 … 8 бар
Рабочее давление, воздух обдува
0 … 0,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
6252 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
Легированная сталь, нержавеющая
Материал корпуса
Анодированный алюминий
Материал губок захвата
Сталь закалённая

Принадлежности

Что подходит к HGPD-80-A

По разделу «Принадлежности» каталога Festo — для размера 80. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели6
Подключение воздуха22
Крепление1
Сменные части1

Документы

Документация

PDFТаблица данных HGPD-80-APDF · Festo · на русскомPDFКаталог Festo HGPDPDF · на английском · Festo, 2026HGPDВсе исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

HGPD-80-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGPD-80-A?

Параллельный захват Festo HGPD-80-A, артикул 1132957: размер — 80; присоединение — G1/4; пневматическое подключение, воздух обдува — M5; гарантированное усилие захвата — без; ход каждой губки захвата — 20 мм; масса — 6,25 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGPD-80-A?

По таблице данных Festo: рабочее давление — 3 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен HGPD-80-A?

Материал закрывающей крышки — легированная сталь, нержавеющая; материал корпуса — анодированный алюминий; материал губок захвата — сталь закалённая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGPD-80-A?

HGPD — параллельный захват; 80 — типоразмер: 80 мм; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии HGPD, кроме HGPD-80-A?

В серии «Параллельный захват HGPD» — 13 позиций. У HGPD-80-A: гарантированное усилие захвата — без. Другие варианты (гарантированное усилие захвата: на закрытие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGPD-80-A?

В блоке «Принадлежности» на этой странице: датчики и кабели (6), подключение воздуха (22), крепление (1), сменные части (1). Например: SIEN-M8B-PS-K-L, QS-G1/4-10, ZBH-15, BUB-HGPD-80. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGPD-80-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGPD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGPD-80-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGPD-80-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGPD-80-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1132957; ввоз официальный, с грузовой таможенной декларацией.
