FestoПараллельный захват

HGPM-12-EO-G8

GTIN 4052568160630 Оригинал Festo

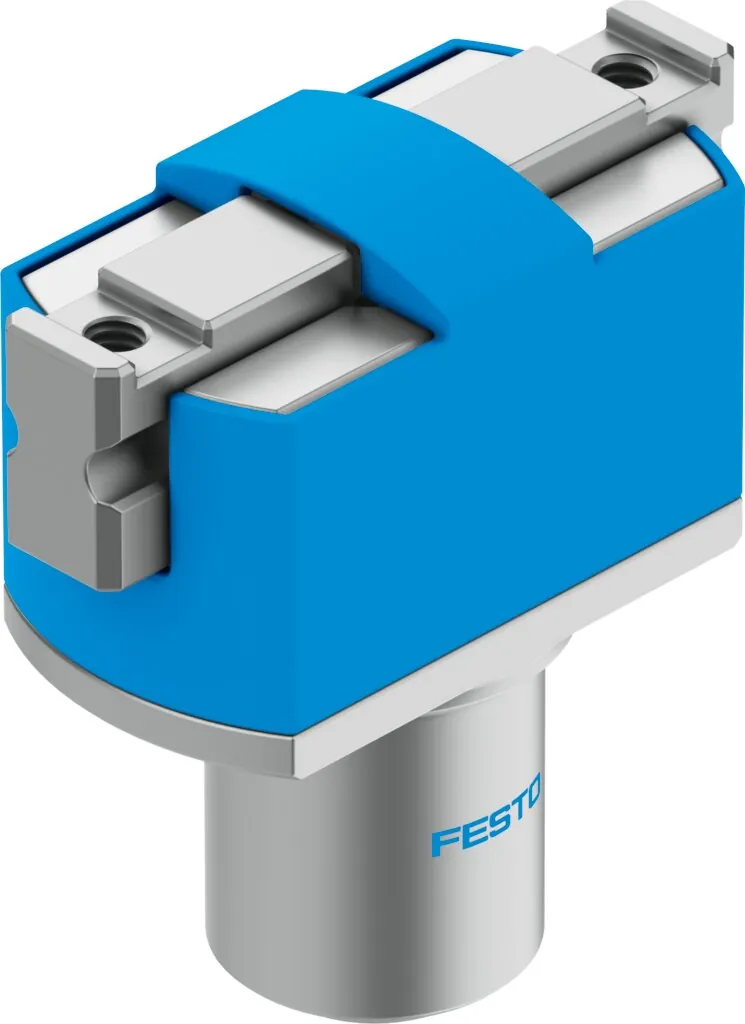

Параллельный захват Festo HGPM-12-EO-G8: микро, с зажимной шпонкой.

Размер
12
Режим работы
Одностороннего действия; открыт
Ход каждой губки захвата
3 мм
Тип крепления
Фиксатор
Макс. точность повторения
0,2 мм
Масса
41 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Режим работы

Тип крепления

Обозначение

Что означает HGPM-12-EO-G8

  1. HGPMСерия

    Параллельный захват

  2. 12Типоразмер

    12 мм

  3. EOФункция захвата

    Одностороннего действия, раскрытие пружиной

  4. G8Способ монтажа

    Зажимной вал

Характеристики

Технические данные HGPM-12-EO-G8

Основные

Размер
12
Ход каждой губки захвата
3 мм
Макс. точность повторения
0,2 мм
Симметрично относительно оси
0,15 мм
Точность повторения, захват
<= 0,05 мм
Кол-во губок захватов
2
Привод
Пневматический
Режим работы
Одностороннего действия; открыт
Функция захвата
Параллельный
Гарантированное усилие захвата
Без
Тип конструкции
Наклонная плоскость
Определение позиции
Без
Суммарное усилие захвата
At 0.6 МПа (6 бар, 87 psi), opening; 27 Н
Макс. частота работы захвата
4 Гц
Мин, время открытия при 6 бар
11 мс
Мин, время закрытия при 6 бар
3,7 мс
Усилие на губке
At 0.6 МПа (6 бар, 87 psi) closing; 13,5 Н
Макс. усилие на губку захвата Fz, статическое
30 Н
Макс. момент на захвате Mx, статич.
0,5 Н·м
Макс. момент на захвате My, статич.
0,5 Н·м
Макс. момент на захвате Mz, статич.
0,5 Н·м
Тип крепления
Фиксатор
Пневматическое присоединение
M3

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
41 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
POM
Материал корпуса
Анодированный алюминий
Материал губок захвата
Легированная сталь

Принадлежности

Что подходит к HGPM-12-EO-G8

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17

Документы

Документация

PDFТаблица данных HGPM-12-EO-G8PDF · Festo · на русскомPDFКаталог Festo HGPMPDF · на английском · Festo, 2026HGPMВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

HGPM-12-EO-G8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGPM-12-EO-G8?

Параллельный захват Festo HGPM-12-EO-G8, артикул 197566: размер — 12; режим работы — одностороннего действия, открыт; ход каждой губки захвата — 3 мм; тип крепления — фиксатор; макс. точность повторения — 0,2 мм; масса — 41 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGPM-12-EO-G8?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен HGPM-12-EO-G8?

Материал закрывающей крышки — POM; материал корпуса — анодированный алюминий; материал губок захвата — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGPM-12-EO-G8?

HGPM — параллельный захват; 12 — типоразмер: 12 мм; EO — функция захвата: одностороннего действия, раскрытие пружиной; G8 — способ монтажа: зажимной вал.

06Какие исполнения есть в серии HGPM, кроме HGPM-12-EO-G8?

В серии «Параллельный захват HGPM» — 12 позиций. У HGPM-12-EO-G8: режим работы — одностороннего действия, открыт; тип крепления — фиксатор. Другие варианты (режим работы: одностороннего действия, закрыт) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGPM-12-EO-G8?

В блоке «Принадлежности» на этой странице: подключение воздуха (17). Например: QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGPM-12-EO-G8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGPM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGPM-12-EO-G8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGPM-12-EO-G8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGPM-12-EO-G8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 197566; ввоз официальный, с грузовой таможенной декларацией.
