FestoПараллельный захват

HGPM-12-EO-G9

GTIN 4052568160647 Оригинал Festo

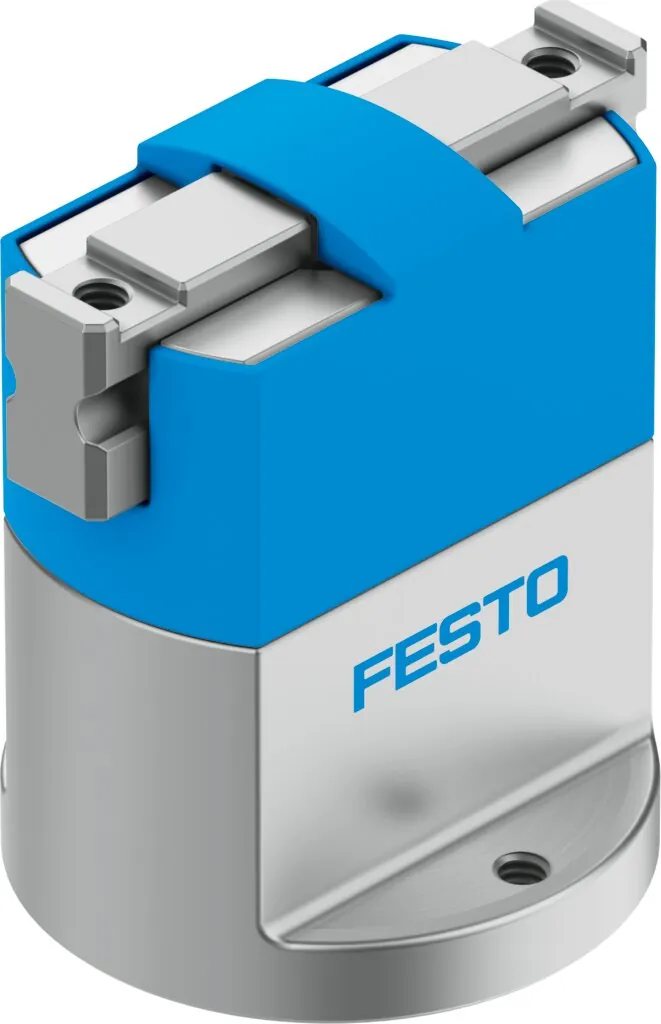

Параллельный захват Festo HGPM-12-EO-G9: непосредственное крепление на фланце с помощью винтов. Для центровки используются два регулировочных штифта.

Размер
12
Режим работы
Одностороннего действия; открыт
Ход каждой губки захвата
3 мм
Тип крепления
С внутренней резьбой
Макс. точность повторения
0,2 мм
Масса
62 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Режим работы

Тип крепления

Обозначение

Что означает HGPM-12-EO-G9

  1. HGPMСерия

    Параллельный захват

  2. 12Типоразмер

    12 мм

  3. EOФункция захвата

    Одностороннего действия, раскрытие пружиной

  4. G9Способ монтажа

    Фланец

Характеристики

Технические данные HGPM-12-EO-G9

Основные

Размер
12
Ход каждой губки захвата
3 мм
Макс. точность повторения
0,2 мм
Симметрично относительно оси
0,15 мм
Точность повторения, захват
<= 0,05 мм
Кол-во губок захватов
2
Привод
Пневматический
Режим работы
Одностороннего действия; открыт
Функция захвата
Параллельный
Гарантированное усилие захвата
Без
Тип конструкции
Наклонная плоскость
Определение позиции
Без
Суммарное усилие захвата
At 0.6 МПа (6 бар, 87 psi), opening; 27 Н
Макс. частота работы захвата
4 Гц
Мин, время открытия при 6 бар
11 мс
Мин, время закрытия при 6 бар
3,7 мс
Усилие на губке
At 0.6 МПа (6 бар, 87 psi) closing; 13,5 Н
Макс. усилие на губку захвата Fz, статическое
30 Н
Макс. момент на захвате Mx, статич.
0,5 Н·м
Макс. момент на захвате My, статич.
0,5 Н·м
Макс. момент на захвате Mz, статич.
0,5 Н·м
Тип крепления
С внутренней резьбой
Пневматическое присоединение
M3

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
62 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
POM
Материал корпуса
Анодированный алюминий
Материал губок захвата
Легированная сталь

Принадлежности

Что подходит к HGPM-12-EO-G9

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17

Документы

Документация

PDFТаблица данных HGPM-12-EO-G9PDF · Festo · на русскомPDFКаталог Festo HGPMPDF · на английском · Festo, 2026HGPMВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

HGPM-12-EO-G9: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGPM-12-EO-G9?

Параллельный захват Festo HGPM-12-EO-G9, артикул 197567: размер — 12; режим работы — одностороннего действия, открыт; ход каждой губки захвата — 3 мм; тип крепления — с внутренней резьбой; макс. точность повторения — 0,2 мм; масса — 62 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGPM-12-EO-G9?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен HGPM-12-EO-G9?

Материал закрывающей крышки — POM; материал корпуса — анодированный алюминий; материал губок захвата — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGPM-12-EO-G9?

HGPM — параллельный захват; 12 — типоразмер: 12 мм; EO — функция захвата: одностороннего действия, раскрытие пружиной; G9 — способ монтажа: фланец.

06Какие исполнения есть в серии HGPM, кроме HGPM-12-EO-G9?

В серии «Параллельный захват HGPM» — 12 позиций. У HGPM-12-EO-G9: режим работы — одностороннего действия, открыт; тип крепления — с внутренней резьбой. Другие варианты (режим работы: одностороннего действия, закрыт) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGPM-12-EO-G9?

В блоке «Принадлежности» на этой странице: подключение воздуха (17). Например: QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGPM-12-EO-G9 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGPM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGPM-12-EO-G9 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGPM-12-EO-G9 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGPM-12-EO-G9 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 197567; ввоз официальный, с грузовой таможенной декларацией.
