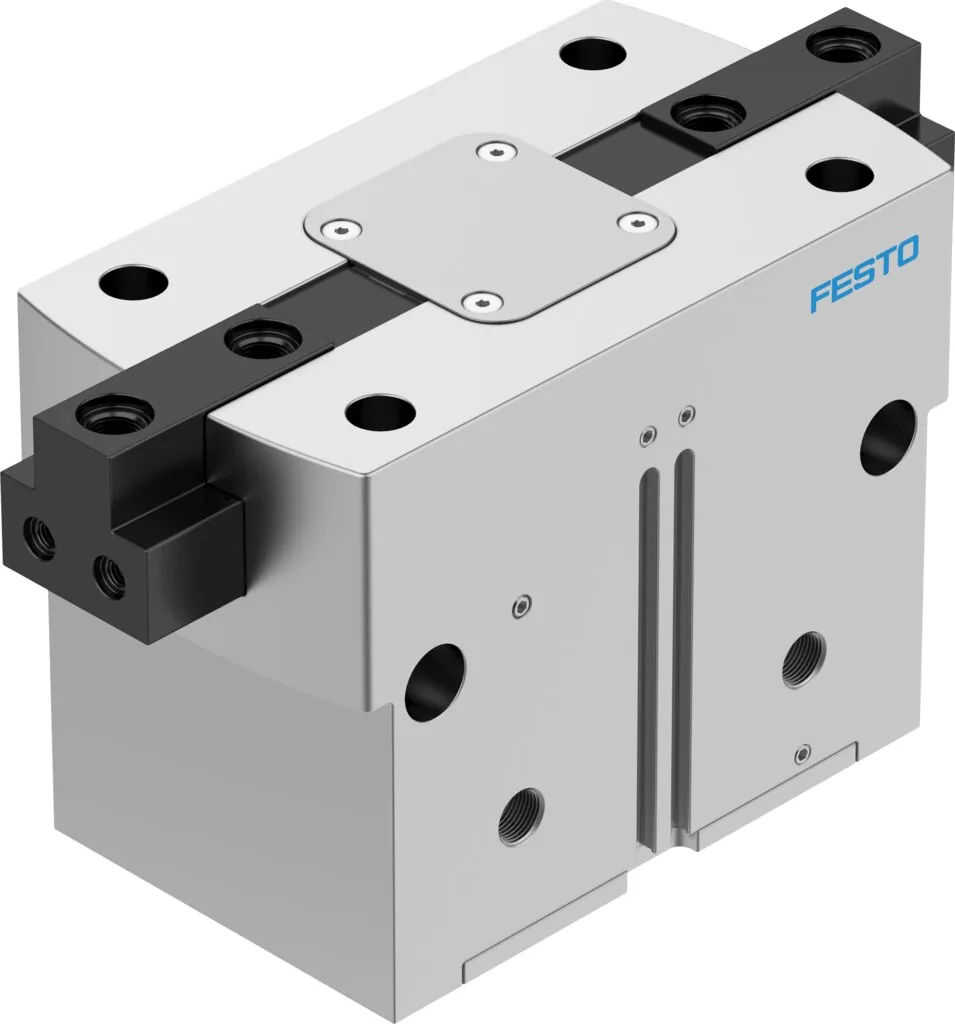

FestoПараллельный захват

HGPT-80-A-B-F-G1

GTIN 4052568207038 Оригинал Festo

Параллельный захват Festo HGPT-80-A-B-F-G1: прочный, с сохранением усилия захвата, открыт ...-G1.

Размер
80
Присоединение
G1/4
Пневматическое подключение, воздух обдува
M5
Гарантированное усилие захвата
На открытие
Ход каждой губки захвата
12,5 мм
Масса
6,29 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Гарантированное усилие захвата

Обозначение

Что означает HGPT-80-A-B-F-G1

  1. HGPTСерия

    Параллельный захват

  2. 80Типоразмер

    80 мм

  3. AОпрос положения

    Для датчиков положения

  4. BПоколение

    Серия B

  5. FУсилие захвата

    Высокое

  6. G1Удержание усилия захвата

    На раскрытие

Характеристики

Технические данные HGPT-80-A-B-F-G1

Основные

Размер
80
Ход каждой губки захвата
12,5 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
<= 0,1 °
Макс. люфт губок захвата Sz
<= 0,02 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,05 мм
Кол-во губок захватов
2
Привод
Пневматический
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Параллельный
Гарантированное усилие захвата
На открытие
Тип конструкции
Наклонная плоскость; последовательность перемещения по направляющей
Определение позиции
Для герконов
Макс. частота работы захвата
<= 2 Гц
Мин, время открытия при 6 бар
180 мс
Мин, время закрытия при 6 бар
340 мс
Maкс. вес на внешний палец захвата
1830 г
Класс защиты
IP40
Массовый момент инерции
238,336 кг·см²
Макс. усилие на губку захвата Fz, статическое
7000 Н
Макс. момент на захвате Mx, статич.
180 Н·м
Макс. момент на захвате My, статич.
220 Н·м
Макс. момент на захвате Mz, статич.
170 Н·м
Интервалы между смазкой направляющих
5 млн переключений
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой; с отверстием и шпонкой; С внутренней резьбой и шпонкой
Пневматическое подключение, воздух обдува
M5
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
4 … 8 бар
Рабочее давление, воздух обдува
0 … 0,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
6287 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
Легированная сталь, нержавеющая
Материал корпуса
Анодированный алюминий
Материал губок захвата
Сталь закалённая

Принадлежности

Что подходит к HGPT-80-A-B-F-G1

По разделу «Принадлежности» каталога Festo — для размера 80. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели6
Подключение воздуха22
Крепление1

Документы

Документация

PDFТаблица данных HGPT-80-A-B-F-G1PDF · Festo · на русскомPDFКаталог Festo HGPTPDF · на английском · Festo, 2026HGPTВсе исполнения серии37 позиций, подбор по параметрам

FAQ

Частые вопросы

HGPT-80-A-B-F-G1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGPT-80-A-B-F-G1?

Параллельный захват Festo HGPT-80-A-B-F-G1, артикул 560238: размер — 80; присоединение — G1/4; пневматическое подключение, воздух обдува — M5; гарантированное усилие захвата — на открытие; ход каждой губки захвата — 12,5 мм; масса — 6,29 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGPT-80-A-B-F-G1?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен HGPT-80-A-B-F-G1?

Материал закрывающей крышки — легированная сталь, нержавеющая; материал корпуса — анодированный алюминий; материал губок захвата — сталь закалённая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGPT-80-A-B-F-G1?

HGPT — параллельный захват; 80 — типоразмер: 80 мм; A — опрос положения: для датчиков положения; B — поколение: серия B; F — усилие захвата: высокое; G1 — удержание усилия захвата: на раскрытие.

06Какие исполнения есть в серии HGPT, кроме HGPT-80-A-B-F-G1?

В серии «Параллельный захват HGPT» — 37 позиций. У HGPT-80-A-B-F-G1: гарантированное усилие захвата — на открытие. Другие варианты (гарантированное усилие захвата: без, на закрытие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGPT-80-A-B-F-G1?

В блоке «Принадлежности» на этой странице: датчики и кабели (6), подключение воздуха (22), крепление (1). Например: SMT-8G-PS-24V-E-0,3Q-M8D, QS-G1/4-10, ZBH-15. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGPT-80-A-B-F-G1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGPT; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGPT-80-A-B-F-G1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGPT-80-A-B-F-G1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGPT-80-A-B-F-G1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 560238; ввоз официальный, с грузовой таможенной декларацией.
