FestoРаспределитель с электроуправлением

JMFDH-5-1/4

GTIN 4052568111717 Оригинал Festo

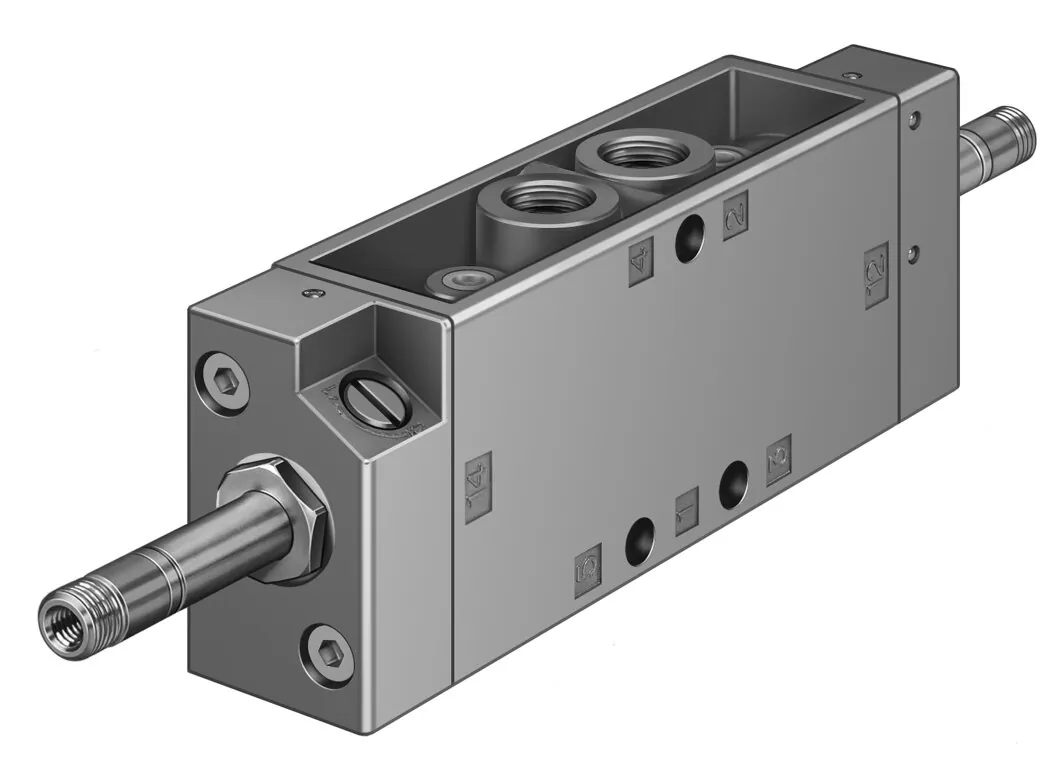

Распределитель с электроуправлением Festo JMFDH-5-1/4: со вспомогательным ручным управлением.

Ширина
30,5 мм
Присоединение 1
G1/4
Монтажный шаг
32 мм
Условный проход
7 мм
Тип управления
Электрический
Масса
530 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные JMFDH-5-1/4

Основные

Функция распределителя
5/2 бистабильный с доминирующим сигналом
Тип управления
Электрический
Ширина
30,5 мм
Стандартный номинальный расход
1100 л/мин
Тип конструкции
Тарельчатое седло
Авторизация
C UL us — Recognized (OL)
Класс защиты
IP65
Условный проход
7 мм
Монтажный шаг
32 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый
Тип пилотного управления
С пилотным управлением
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Макс. частота переключения
16 Гц
Время переключения, реверс
16 мс
Макс. позитивный тестовый импульс с логикой 0
2200 мкс
Макс. негативный тестовый импульс с логикой 1
3700 мкс
Характеристики катушки
Электромагнитные катушки заказываются отдельно
Электрическое подключение
Через F-катушку, заказывать отдельно
Тип крепления
На мколлекторной плите; со сквозным отверстием
Выхлоп пилота, канал 82
M5
Выхлоп пилота, канал 84
M5
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
2,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
530 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к JMFDH-5-1/4

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных JMFDH-5-1/4PDF · Festo · на русскомJMFDHВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

JMFDH-5-1/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у JMFDH-5-1/4?

Распределитель с электроуправлением Festo JMFDH-5-1/4, артикул 10411: ширина — 30,5 мм; присоединение 1 — G1/4; монтажный шаг — 32 мм; условный проход — 7 мм; тип управления — электрический; масса — 530 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает JMFDH-5-1/4?

По таблице данных Festo: рабочее давление — 2,5 … 8 бар; температура окружающей среды — −5 … 40 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен JMFDH-5-1/4?

Материал уплотнений — NBR, TPE-U(PU); материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии JMFDH, кроме JMFDH-5-1/4?

В серии «Распределитель с электроуправлением JMFDH» — 10 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к JMFDH-5-1/4?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на JMFDH-5-1/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит JMFDH-5-1/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте JMFDH-5-1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09JMFDH-5-1/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 10411; ввоз официальный, с грузовой таможенной декларацией.
