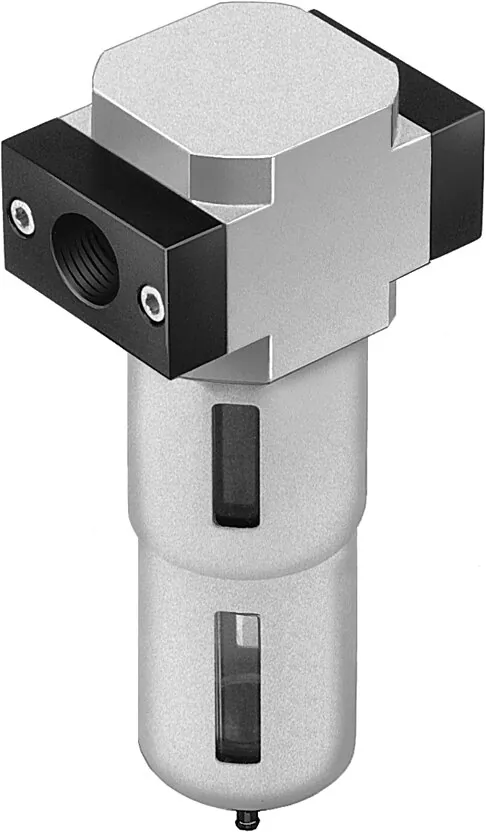

FestoФильтр

LF-1/4-D-5M-MINI

GTIN 4052568012571 Оригинал Festo

Фильтр Festo LF-1/4-D-5M-MINI: тонкость фильтрации - 5 мкм, с защитным кожухом и ручным отводом конденсата.

Размер
Mini
Присоединение 1
G1/4
Степень фильтрации
5 мкм
Отвод конденсата
Ручное вращением
Серия
D
Масса
250 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • Maxi
  • Midi
  • Mini
  • Микро

Присоединение 1

Степень фильтрации

Отвод конденсата

Обозначение

Что означает LF-1/4-D-5M-MINI

  1. LFСерия

    Фильтр

  2. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  3. DИсполнение

    Серия D, металлический корпус

  4. 5MТонкость фильтрации

    5 мкм

  5. MINIТипоразмер

    Шаг монтажа 40 мм (без соединительных плит)

Характеристики

Технические данные LF-1/4-D-5M-MINI

Основные

Размер
Mini
Серия
D
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
5 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Спеченный фильтр с центробежным сепаратором
Макс. объем конденсата
22 см³
Кожух стакана
Металлический кожух стакана
Стандартный номинальный расход
950 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [6:8:4]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4

Условия работы

Рабочее давление
0 … 16 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [-:9:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
250 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал фильтра
PE
Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к LF-1/4-D-5M-MINI

По разделу «Принадлежности» каталога Festo — для размера MINI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Крепление2
Сменные части1

Документы

Документация

PDFТаблица данных LF-1/4-D-5M-MINIPDF · Festo · на русскомPDFКаталог Festo LF-DPDF · на английском · Festo, 2026LFВсе исполнения серии62 позиции, подбор по параметрам

FAQ

Частые вопросы

LF-1/4-D-5M-MINI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LF-1/4-D-5M-MINI?

Фильтр Festo LF-1/4-D-5M-MINI, артикул 162611: размер — Mini; присоединение 1 — G1/4; степень фильтрации — 5 мкм; отвод конденсата — ручное вращением; серия — D; масса — 250 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр сжатого воздуха?

Очищает сжатый воздух от твёрдых частиц и конденсата. Фильтры тонкой и сверхтонкой очистки ставят после основного фильтра, когда нужен более чистый воздух. Степень фильтрации указана в характеристиках.

03При каком давлении и температуре работает LF-1/4-D-5M-MINI?

По таблице данных Festo: рабочее давление — 0 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:9:-], инертные газы.

04Из каких материалов изготовлен LF-1/4-D-5M-MINI?

Материал фильтра — PE; материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LF-1/4-D-5M-MINI?

LF — фильтр; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; D — исполнение: серия D, металлический корпус; 5M — тонкость фильтрации: 5 мкм; MINI — типоразмер: шаг монтажа 40 мм (без соединительных плит).

06Какие исполнения есть в серии LF, кроме LF-1/4-D-5M-MINI?

В серии «Фильтр LF» — 62 позиции. У LF-1/4-D-5M-MINI: размер — Mini; присоединение 1 — G1/4; степень фильтрации — 5 мкм; отвод конденсата — ручное вращением. Другие варианты (размер: Midi) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LF-1/4-D-5M-MINI?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), крепление (2), сменные части (1). Например: QS-G1/4-10, FRB-D-MINI, LFP-D-MINI-5M. Подобраны по каталогу Festo для этого размера.

08Есть ли на LF-1/4-D-5M-MINI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LF-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LF-1/4-D-5M-MINI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LF-1/4-D-5M-MINI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LF-1/4-D-5M-MINI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 162611; ввоз официальный, с грузовой таможенной декларацией.
