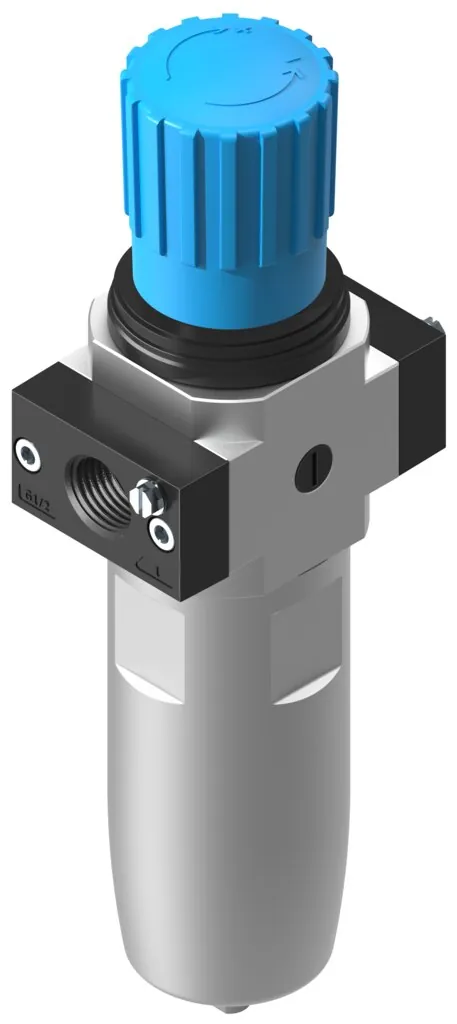

FestoФильтр-регулятор давления

LFR-1/2-D-16-5M-O-MIDI-T3-EX4

GTIN 4052568422509 Оригинал Festo

Фильтр-регулятор давления Festo LFR-1/2-D-16-5M-O-MIDI-T3-EX4: midi; g1/2; 5 мкм; 0,5 … 16 бар.

Размер
Midi
Присоединение 1
G1/2
Степень фильтрации
5 мкм
Диапазон давления управления
0,5 … 16 бар
Серия
D
Масса
1,40 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Степень фильтрации

Диапазон давления управления

Обозначение

Что означает LFR-1/2-D-16-5M-O-MIDI-T3-EX4

  1. LFRСерия

    Фильтр-регулятор давления

  2. 1/2Пневматическое присоединение

    Внутренняя резьба G1/2

  3. DИсполнение

    Серия D, металлический корпус

  4. 16Диапазон регулирования давления

    0,5 … 16 бар

  5. 5MТонкость фильтрации

    5 мкм

  6. OМанометр

    Без манометра

  7. MIDIТипоразмер

    Шаг монтажа 55 мм (без соединительных плит)

  8. T3Диапазон температур

    -40 … +80°C

  9. EX4Взрывозащита

    По директиве ATEX, категория II 2GD

Характеристики

Технические данные LFR-1/2-D-16-5M-O-MIDI-T3-EX4

Основные

Размер
Midi
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
5 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Фильтр-регулятор без манометра
Макс. объем конденсата
42 см³
Кожух стакана
Встроен как металлическая оболочка
Манометр
Подготовка для G1/4
Диапазон давления управления
0,5 … 16 бар
Стандартный номинальный расход
1660 л/мин
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (GB); EPL Gb (GB)
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex h IIC T6 Gb X
Взрывозащита типа "Пыль"
Ex h IIIC T85°C Db X
Взрывобезопасная температура окружающей среды
−40°C <= Ta <= +80°C
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [6:8:4]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2

Условия работы

Рабочее давление
1 … 20 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [-:9:-]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура хранения
−40 … 80 °C
Температура среды
−40 … 80 °C
Температура окружающей среды
−40 … 80 °C

Масса

Вес продукта
1400 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковая штамповка
Материал стакана
Алюминиевый сплав

Принадлежности

Что подходит к LFR-1/2-D-16-5M-O-MIDI-T3-EX4

По разделу «Принадлежности» каталога Festo — для размера 16. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14
Манометры1
Крепление1

Документы

Документация

PDFТаблица данных LFR-1/2-D-16-5M-O-MIDI-T3-EX4PDF · Festo · на русскомPDFКаталог Festo LFR-D-EX4PDF · на английском · Festo, 2026LFRВсе исполнения серии338 позиций, подбор по параметрам

FAQ

Частые вопросы

LFR-1/2-D-16-5M-O-MIDI-T3-EX4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFR-1/2-D-16-5M-O-MIDI-T3-EX4?

Фильтр-регулятор давления Festo LFR-1/2-D-16-5M-O-MIDI-T3-EX4, артикул 5271798: размер — Midi; присоединение 1 — G1/2; степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 16 бар; серия — D; масса — 1,40 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает LFR-1/2-D-16-5M-O-MIDI-T3-EX4?

По таблице данных Festo: рабочее давление — 1 … 20 бар; температура окружающей среды — −40 … 80 °C; температура среды — −40 … 80 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:9:-], инертные газы.

04Из каких материалов изготовлен LFR-1/2-D-16-5M-O-MIDI-T3-EX4?

Материал корпуса — цинковая штамповка; материал стакана — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LFR-1/2-D-16-5M-O-MIDI-T3-EX4?

LFR — фильтр-регулятор давления; 1/2 — пневматическое присоединение: внутренняя резьба G1/2; D — исполнение: серия D, металлический корпус; 16 — диапазон регулирования давления: 0,5 … 16 бар; 5M — тонкость фильтрации: 5 мкм; O — манометр: без манометра; MIDI — типоразмер: шаг монтажа 55 мм (без соединительных плит); T3 — диапазон температур: -40 … +80°C; EX4 — взрывозащита: по директиве ATEX, категория II 2GD.

06Какие исполнения есть в серии LFR, кроме LFR-1/2-D-16-5M-O-MIDI-T3-EX4?

В серии «Фильтр-регулятор давления LFR» — 338 позиций. У LFR-1/2-D-16-5M-O-MIDI-T3-EX4: присоединение 1 — G1/2; степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 16 бар. Другие варианты (присоединение 1: 1/2 NPT, 1/4 NPT, G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LFR-1/2-D-16-5M-O-MIDI-T3-EX4?

В блоке «Принадлежности» на этой странице: подключение воздуха (14), манометры (1), крепление (1). Например: QS-G1/2-12, MA-40-16-G1/4-EN, HR-D-R3. Подобраны по каталогу Festo для этого размера.

08Есть ли на LFR-1/2-D-16-5M-O-MIDI-T3-EX4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D-EX4; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LFR-1/2-D-16-5M-O-MIDI-T3-EX4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFR-1/2-D-16-5M-O-MIDI-T3-EX4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LFR-1/2-D-16-5M-O-MIDI-T3-EX4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5271798; ввоз официальный, с грузовой таможенной декларацией.
