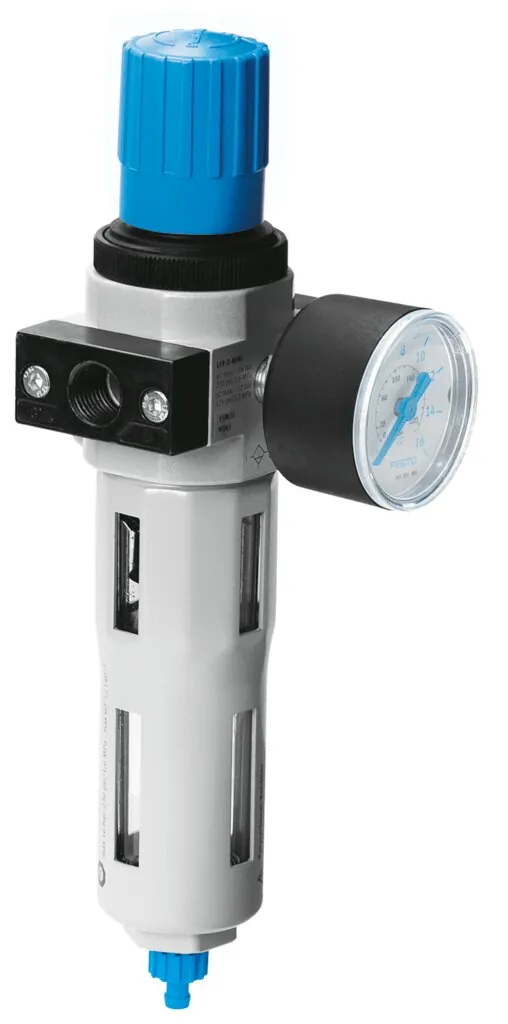

FestoФильтр-регулятор давления

LFR-1/2-D-5M-DI-MAXI-A

GTIN 4052568151249 Оригинал Festo

Фильтр-регулятор давления Festo LFR-1/2-D-5M-DI-MAXI-A: с металлическим защитным кожухом и манометром, тонкость фильтрации - 5 мкм. С автоматическим отводом конденсата. Регулятор давления с прямым управлением.

Размер
Maxi
Присоединение 1
G1/2
Степень фильтрации
5 мкм
Диапазон давления управления
0,5 … 12 бар
Серия
D
Масса
1,67 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • Maxi
  • Midi
  • Mini
  • Микро

Присоединение 1

Степень фильтрации

Обозначение

Что означает LFR-1/2-D-5M-DI-MAXI-A

  1. LFRСерия

    Фильтр-регулятор давления

  2. 1/2Пневматическое присоединение

    Внутренняя резьба G1/2

  3. DИсполнение

    Серия D, металлический корпус

  4. 5MТонкость фильтрации

    5 мкм

  5. DIФункция

    Регулятор прямого действия со встроенной функцией обратного потока (только MAXI)

  6. MAXIТипоразмер

    Шаг монтажа 66 мм (без соединительных плит)

  7. AОтвод конденсата

    Автоматический

Характеристики

Технические данные LFR-1/2-D-5M-DI-MAXI-A

Основные

Размер
Maxi
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
5 мкм
Отвод конденсата
Полностью автоматический
Тип конструкции
Фильтр-регулятор с манометром
Макс. объем конденсата
43 см³
Кожух стакана
Металлический кожух стакана
Манометр
С манометром
Диапазон давления управления
0,5 … 12 бар
Макс. гистерезис давления
0,4 бар
Стандартный номинальный расход
4000 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [6:8:4]; Инертные газы
Тип крепления
Линейный монтаж
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2

Условия работы

Рабочее давление
2 … 12 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:9:-]; Инертные газы
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
5 … 60 °C
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
1670 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к LFR-1/2-D-5M-DI-MAXI-A

По разделу «Принадлежности» каталога Festo — для размера MAXI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14
Крепление4
Сменные части2
Прочее2
Манометры10

Документы

Документация

PDFТаблица данных LFR-1/2-D-5M-DI-MAXI-APDF · Festo · на русскомPDFКаталог Festo LFR-DPDF · на английском · Festo, 2026LFRВсе исполнения серии338 позиций, подбор по параметрам

FAQ

Частые вопросы

LFR-1/2-D-5M-DI-MAXI-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFR-1/2-D-5M-DI-MAXI-A?

Фильтр-регулятор давления Festo LFR-1/2-D-5M-DI-MAXI-A, артикул 192388: размер — Maxi; присоединение 1 — G1/2; степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 12 бар; серия — D; масса — 1,67 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает LFR-1/2-D-5M-DI-MAXI-A?

По таблице данных Festo: рабочее давление — 2 … 12 бар; температура окружающей среды — 5 … 60 °C; температура среды — 5 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:9:-], инертные газы.

04Из каких материалов изготовлен LFR-1/2-D-5M-DI-MAXI-A?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LFR-1/2-D-5M-DI-MAXI-A?

LFR — фильтр-регулятор давления; 1/2 — пневматическое присоединение: внутренняя резьба G1/2; D — исполнение: серия D, металлический корпус; 5M — тонкость фильтрации: 5 мкм; DI — функция: регулятор прямого действия со встроенной функцией обратного потока (только MAXI); MAXI — типоразмер: шаг монтажа 66 мм (без соединительных плит); A — отвод конденсата: автоматический.

06Какие исполнения есть в серии LFR, кроме LFR-1/2-D-5M-DI-MAXI-A?

В серии «Фильтр-регулятор давления LFR» — 338 позиций. У LFR-1/2-D-5M-DI-MAXI-A: размер — Maxi; присоединение 1 — G1/2; степень фильтрации — 5 мкм. Другие варианты (размер: Midi) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LFR-1/2-D-5M-DI-MAXI-A?

В блоке «Принадлежности» на этой странице: подключение воздуха (14), крепление (4), сменные части (2), прочее (2), манометры (10). Например: QS-G1/2-12, HFOE-D-MIDI/MAXI, LFP-D-MAXI-40M, LRVS-D-DI-MAXI, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LFR-1/2-D-5M-DI-MAXI-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LFR-1/2-D-5M-DI-MAXI-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFR-1/2-D-5M-DI-MAXI-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LFR-1/2-D-5M-DI-MAXI-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 192388; ввоз официальный, с грузовой таможенной декларацией.
