FestoБлок подготовки воздуха

LFR-1/2-D-MAXI-KF

GTIN 4052568146474 Оригинал Festo

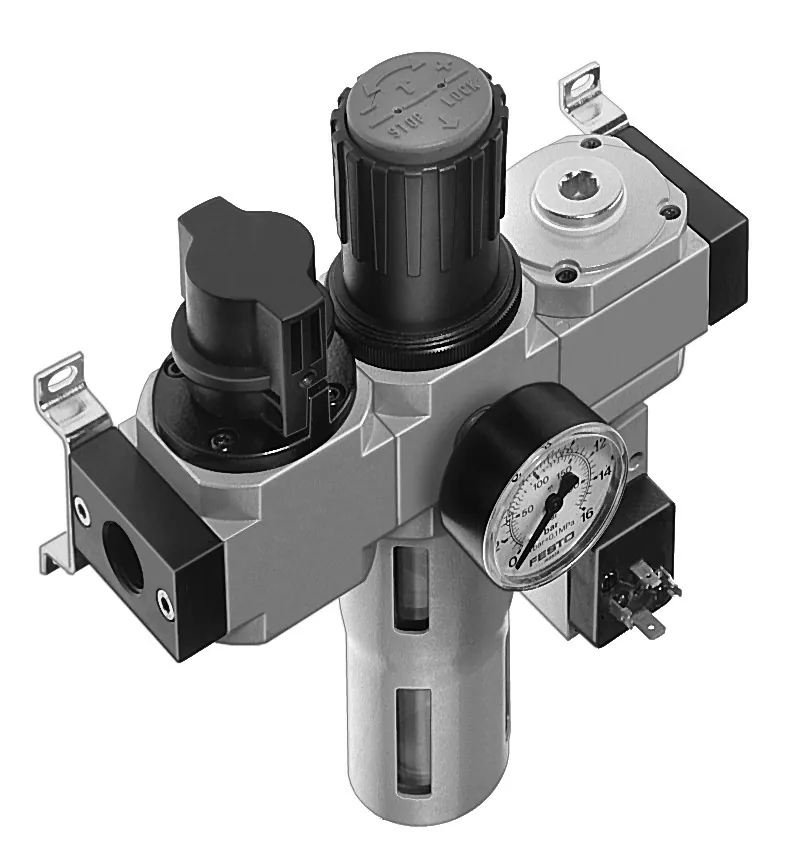

Блок подготовки воздуха Festo LFR-1/2-D-MAXI-KF: состоящий из клапана вкл./выкл. с ручным управлением, фильтр- регулятором, разветвителем и реле давления без штекерной розетки, с крепежным уголком. С ручным отвод конденсата.

Размер
Maxi
Присоединение 1
G1/2
Степень фильтрации
40 мкм
Диапазон давления управления
0,5 … 12 бар
Серия
D
Масса
3,30 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • Maxi
  • Midi
  • Mini
  • Микро

Присоединение 1

Степень фильтрации

Диапазон давления управления

Обозначение

Что означает LFR-1/2-D-MAXI-KF

  1. LFRСерия

    Блок подготовки воздуха

  2. 1/2Пневматическое присоединение

    Внутренняя резьба G1/2

  3. DИсполнение

    Серия D, металлический корпус

  4. MAXIТипоразмер

    Шаг монтажа 66 мм (без соединительных плит)

  5. KFСостав блока

    Ручной отсечной клапан, фильтр-регулятор, модуль разветвления с реле давления

Характеристики

Технические данные LFR-1/2-D-MAXI-KF

Основные

Размер
Maxi
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Модуль ответвления; Датчик давления; Отсечной клапан; Фильтр-регулятор с манометром
Макс. объем конденсата
80 см³
Кожух стакана
Металлический кожух стакана
Манометр
С манометром
Диапазон давления управления
0,5 … 12 бар
Макс. гистерезис давления
0,2 бар
Стандартный номинальный расход
8000 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:8:4]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2

Условия работы

Рабочее давление
1 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
3300 г

Материалы

Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к LFR-1/2-D-MAXI-KF

По разделу «Принадлежности» каталога Festo — для размера MAXI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14
Прочее2
Датчики и кабели9

Документы

Документация

PDFТаблица данных LFR-1/2-D-MAXI-KFPDF · Festo · на русскомPDFКаталог Festo LFR-D-KPDF · на английском · Festo, 2026LFRВсе исполнения серии338 позиций, подбор по параметрам

FAQ

Частые вопросы

LFR-1/2-D-MAXI-KF: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFR-1/2-D-MAXI-KF?

Блок подготовки воздуха Festo LFR-1/2-D-MAXI-KF, артикул 186049: размер — Maxi; присоединение 1 — G1/2; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар; серия — D; масса — 3,30 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает LFR-1/2-D-MAXI-KF?

По таблице данных Festo: рабочее давление — 1 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-], инертные газы.

04Из каких материалов изготовлен LFR-1/2-D-MAXI-KF?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LFR-1/2-D-MAXI-KF?

LFR — блок подготовки воздуха; 1/2 — пневматическое присоединение: внутренняя резьба G1/2; D — исполнение: серия D, металлический корпус; MAXI — типоразмер: шаг монтажа 66 мм (без соединительных плит); KF — состав блока: ручной отсечной клапан, фильтр-регулятор, модуль разветвления с реле давления.

06Какие исполнения есть в серии LFR, кроме LFR-1/2-D-MAXI-KF?

В серии «Фильтр-регулятор давления LFR» — 338 позиций. У LFR-1/2-D-MAXI-KF: размер — Maxi; присоединение 1 — G1/2; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар. Другие варианты (размер: Midi) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LFR-1/2-D-MAXI-KF?

В блоке «Принадлежности» на этой странице: подключение воздуха (14), прочее (2), датчики и кабели (9). Например: QS-G1/2-12, LRVS-D-DI-MAXI, KMEB-1-230AC-2.5. Подобраны по каталогу Festo для этого размера.

08Есть ли на LFR-1/2-D-MAXI-KF документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D-K; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LFR-1/2-D-MAXI-KF и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFR-1/2-D-MAXI-KF в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LFR-1/2-D-MAXI-KF — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 186049; ввоз официальный, с грузовой таможенной декларацией.
