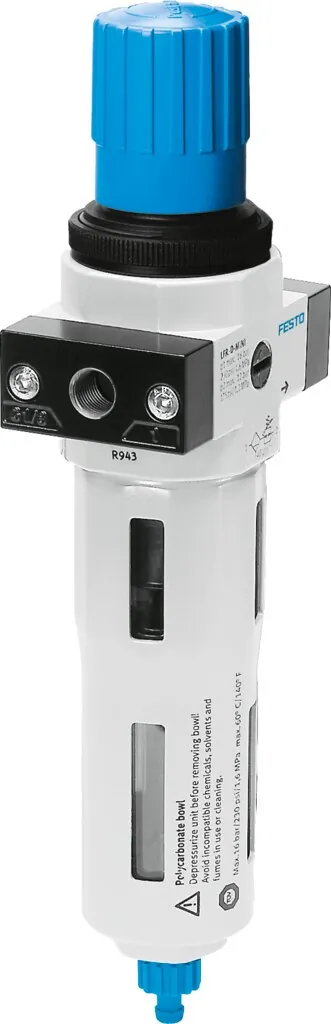

FestoФильтр-регулятор давления

LFR-1/8-D-O-MINI

GTIN 4052568072438 Оригинал Festo

Фильтр-регулятор давления Festo LFR-1/8-D-O-MINI: с металлическим защитным кожухом, без манометра, степень фильтрации 40 мкм. С ручным отводом конденсата.

Размер
Mini
Присоединение 1
G1/8
Степень фильтрации
40 мкм
Диапазон давления управления
0,5 … 12 бар
Серия
D
Масса
410 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Степень фильтрации

Диапазон давления управления

Обозначение

Что означает LFR-1/8-D-O-MINI

  1. LFRСерия

    Фильтр-регулятор давления

  2. 1/8Пневматическое присоединение

    Внутренняя резьба G1/8

  3. DИсполнение

    Серия D, металлический корпус

  4. OМанометр

    Без манометра

  5. MINIТипоразмер

    Шаг монтажа 40 мм (без соединительных плит)

Характеристики

Технические данные LFR-1/8-D-O-MINI

Основные

Размер
Mini
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Фильтр-регулятор без манометра
Макс. объем конденсата
22 см³
Кожух стакана
Металлический кожух стакана
Манометр
Подготовка для G1/8
Диапазон давления управления
0,5 … 12 бар
Макс. гистерезис давления
0,2 бар
Стандартный номинальный расход
750 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:8:4]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8

Условия работы

Рабочее давление
1 … 16 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [-:9:-]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
410 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к LFR-1/8-D-O-MINI

По разделу «Принадлежности» каталога Festo — для размера MINI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление2
Сменные части2
Прочее1
Манометры10

Документы

Документация

PDFТаблица данных LFR-1/8-D-O-MINIPDF · Festo · на русскомPDFКаталог Festo LFR-DPDF · на английском · Festo, 2026LFRВсе исполнения серии338 позиций, подбор по параметрам

FAQ

Частые вопросы

LFR-1/8-D-O-MINI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFR-1/8-D-O-MINI?

Фильтр-регулятор давления Festo LFR-1/8-D-O-MINI, артикул 162686: размер — Mini; присоединение 1 — G1/8; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар; серия — D; масса — 410 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает LFR-1/8-D-O-MINI?

По таблице данных Festo: рабочее давление — 1 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:9:-], инертные газы.

04Из каких материалов изготовлен LFR-1/8-D-O-MINI?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LFR-1/8-D-O-MINI?

LFR — фильтр-регулятор давления; 1/8 — пневматическое присоединение: внутренняя резьба G1/8; D — исполнение: серия D, металлический корпус; O — манометр: без манометра; MINI — типоразмер: шаг монтажа 40 мм (без соединительных плит).

06Какие исполнения есть в серии LFR, кроме LFR-1/8-D-O-MINI?

В серии «Фильтр-регулятор давления LFR» — 338 позиций. У LFR-1/8-D-O-MINI: присоединение 1 — G1/8; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар. Другие варианты (присоединение 1: G1/4, G3/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LFR-1/8-D-O-MINI?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (2), сменные части (2), прочее (1), манометры (10). Например: QS-G1/8-8, HR-D-MINI, LFP-D-MINI-40M, LRVS-D-MINI, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LFR-1/8-D-O-MINI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LFR-1/8-D-O-MINI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFR-1/8-D-O-MINI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LFR-1/8-D-O-MINI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 162686; ввоз официальный, с грузовой таможенной декларацией.
