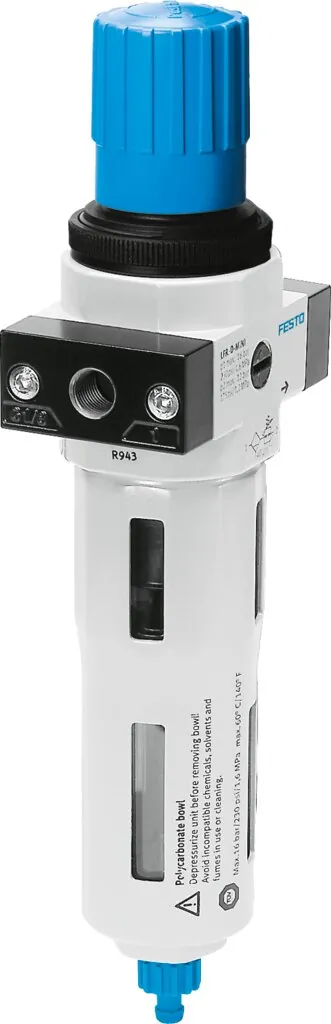

FestoФильтр-регулятор давления

LFR-1-D-O-DI-MAXI

GTIN 4052568151171 Оригинал Festo

Фильтр-регулятор давления Festo LFR-1-D-O-DI-MAXI: выходное давление макс. 7 бар, с металлическим защитным кожухом, без манометра. С ручным отводом конденсата. Регулятор давления с прямым управлением.

Размер: Maxi
Присоединение 1: G1
Степень фильтрации: 40 мкм
Диапазон давления управления: 0,5 … 12 бар
Серия: D
Масса: 1,60 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Степень фильтрации

5 мкм
40 мкм

Диапазон давления управления

0,5 … 7 бар
0,5 … 12 бар
0,5 … 16 бар
2,5 … 12 бар

Обозначение

Что означает LFR-1-D-O-DI-MAXI

LFRСерия
Фильтр-регулятор давления
1Пневматическое присоединение
Внутренняя резьба G1
DИсполнение
Серия D, металлический корпус
OМанометр
Без манометра
DIФункция
Регулятор прямого действия со встроенной функцией обратного потока (только MAXI)
MAXIТипоразмер
Шаг монтажа 66 мм (без соединительных плит)

Характеристики

Технические данные LFR-1-D-O-DI-MAXI

Основные

Размер: Maxi
Серия: D
Фиксатор привода: Поворотная рукоятка с фиксацией
Положение при сборке: Вертикально +/- 5°
Степень фильтрации: 40 мкм
Отвод конденсата: Ручное вращением
Тип конструкции: Фильтр-регулятор без манометра
Макс. объем конденсата: 43 см³
Кожух стакана: Металлический кожух стакана
Манометр: Подготовка для G1/4
Диапазон давления управления: 0,5 … 12 бар
Макс. гистерезис давления: 0,4 бар
Стандартный номинальный расход: 7000 л/мин
Чистота воздуха на выходе: Сжатый воздух в соответствии с ISO8573-1:2010 [7:8:4]; Инертные газы
Тип крепления: Линейный монтаж
Пневматическое подключение, канал 1: G1
Пневматическое подключение, канал 2: G1

Условия работы

Рабочее давление: 1 … 16 бар
Рабочая среда: Сжатый воздух по ISO 8573-1:2010 [-:9:-]; Инертные газы
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура хранения: −10 … 60 °C
Температура среды: −10 … 60 °C
Температура окружающей среды: −10 … 60 °C

Масса

Вес продукта: 1600 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса: Цинковая штамповка
Материал стакана: PC

Принадлежности

Что подходит к LFR-1-D-O-DI-MAXI

По разделу «Принадлежности» каталога Festo — для размера 1.

Крепление1

HR-D-R3Монтажная скоба Арт. 4650310

Манометры10

FMA-40-10-1/4-ENФланцевый манометр Арт. 159596
FMA-40-16-1/4-ENФланцевый манометр Арт. 159597
FMA-50-10-1/4-ENФланцевый манометр Арт. 159599
FMA-50-16-1/4-ENФланцевый манометр Арт. 159600
MA-40-10-1/8Манометр Арт. 359874
MA-40-10-1/8-ENМанометр Арт. 162835
MA-40-10-G1/4-ENМанометр Арт. 183900
MA-40-16-1/8Манометр Арт. 345395
MA-50-10-1/4Манометр Арт. 359873
MA-50-16-1/4Манометр Арт. 356759

Документы

Документация

PDFТаблица данных LFR-1-D-O-DI-MAXIPDF · Festo · на русском PDFКаталог Festo LFR-DPDF · на английском · Festo, 2026 LFRВсе исполнения серии338 позиций, подбор по параметрам

FAQ

Частые вопросы

LFR-1-D-O-DI-MAXI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у LFR-1-D-O-DI-MAXI?

Фильтр-регулятор давления Festo LFR-1-D-O-DI-MAXI, артикул 192381: размер — Maxi; присоединение 1 — G1; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар; серия — D; масса — 1,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает LFR-1-D-O-DI-MAXI?

По таблице данных Festo: рабочее давление — 1 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:9:-], инертные газы.

04Из каких материалов изготовлен LFR-1-D-O-DI-MAXI?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LFR-1-D-O-DI-MAXI?

LFR — фильтр-регулятор давления; 1 — пневматическое присоединение: внутренняя резьба G1; D — исполнение: серия D, металлический корпус; O — манометр: без манометра; DI — функция: регулятор прямого действия со встроенной функцией обратного потока (только MAXI); MAXI — типоразмер: шаг монтажа 66 мм (без соединительных плит).

06Какие исполнения есть в серии LFR, кроме LFR-1-D-O-DI-MAXI?

В серии «Фильтр-регулятор давления LFR» — 338 позиций. У LFR-1-D-O-DI-MAXI: присоединение 1 — G1; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар. Другие варианты (присоединение 1: G1/2, G3/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LFR-1-D-O-DI-MAXI?

В блоке «Принадлежности» на этой странице: крепление (1), манометры (10). Например: HR-D-R3, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LFR-1-D-O-DI-MAXI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LFR-1-D-O-DI-MAXI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFR-1-D-O-DI-MAXI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LFR-1-D-O-DI-MAXI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 192381; ввоз официальный, с грузовой таможенной декларацией.
