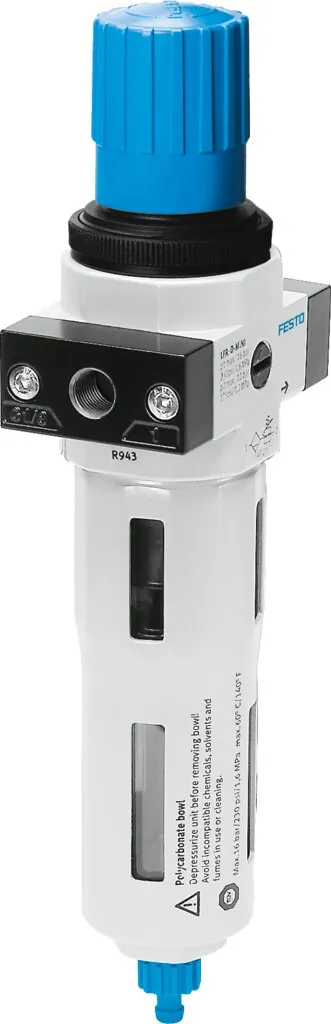

FestoФильтр-регулятор давления

LFR-3/4-D-7-O-DI-MAXI-A

GTIN 4052568151331 Оригинал Festo

Фильтр-регулятор давления Festo LFR-3/4-D-7-O-DI-MAXI-A: выходное давление макс. 7 бар, с металлическим защитным кожухом, без манометра. С автоматическим отводом конденсата. Регулятор давления с прямым управлением.

Размер
Maxi
Присоединение 1
G3/4
Степень фильтрации
40 мкм
Диапазон давления управления
0,5 … 7 бар
Серия
D
Масса
1,60 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • Maxi
  • Midi
  • Mini
  • Микро

Присоединение 1

Диапазон давления управления

Обозначение

Что означает LFR-3/4-D-7-O-DI-MAXI-A

  1. LFRСерия

    Фильтр-регулятор давления

  2. 3/4Пневматическое присоединение

    Внутренняя резьба G3/4

  3. DИсполнение

    Серия D, металлический корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. OМанометр

    Без манометра

  6. DIФункция

    Регулятор прямого действия со встроенной функцией обратного потока (только MAXI)

  7. MAXIТипоразмер

    Шаг монтажа 66 мм (без соединительных плит)

  8. AОтвод конденсата

    Автоматический

Характеристики

Технические данные LFR-3/4-D-7-O-DI-MAXI-A

Основные

Размер
Maxi
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Полностью автоматический
Тип конструкции
Фильтр-регулятор без манометра
Макс. объем конденсата
43 см³
Кожух стакана
Металлический кожух стакана
Манометр
Подготовка для G1/4
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,4 бар
Стандартный номинальный расход
7700 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:8:4]; Инертные газы
Тип крепления
Линейный монтаж
Пневматическое подключение, канал 1
G3/4
Пневматическое подключение, канал 2
G3/4

Условия работы

Рабочее давление
2 … 12 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:9:-]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
5 … 60 °C
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
1600 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к LFR-3/4-D-7-O-DI-MAXI-A

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1
Крепление1
Манометры10

Документы

Документация

PDFТаблица данных LFR-3/4-D-7-O-DI-MAXI-APDF · Festo · на русскомPDFКаталог Festo LFR-DPDF · на английском · Festo, 2026LFRВсе исполнения серии338 позиций, подбор по параметрам

FAQ

Частые вопросы

LFR-3/4-D-7-O-DI-MAXI-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFR-3/4-D-7-O-DI-MAXI-A?

Фильтр-регулятор давления Festo LFR-3/4-D-7-O-DI-MAXI-A, артикул 192397: размер — Maxi; присоединение 1 — G3/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 7 бар; серия — D; масса — 1,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает LFR-3/4-D-7-O-DI-MAXI-A?

По таблице данных Festo: рабочее давление — 2 … 12 бар; температура окружающей среды — 5 … 60 °C; температура среды — 5 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:9:-], инертные газы.

04Из каких материалов изготовлен LFR-3/4-D-7-O-DI-MAXI-A?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LFR-3/4-D-7-O-DI-MAXI-A?

LFR — фильтр-регулятор давления; 3/4 — пневматическое присоединение: внутренняя резьба G3/4; D — исполнение: серия D, металлический корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); O — манометр: без манометра; DI — функция: регулятор прямого действия со встроенной функцией обратного потока (только MAXI); MAXI — типоразмер: шаг монтажа 66 мм (без соединительных плит); A — отвод конденсата: автоматический.

06Какие исполнения есть в серии LFR, кроме LFR-3/4-D-7-O-DI-MAXI-A?

В серии «Фильтр-регулятор давления LFR» — 338 позиций. У LFR-3/4-D-7-O-DI-MAXI-A: размер — Maxi; присоединение 1 — G3/4; диапазон давления управления — 0,5 … 7 бар. Другие варианты (размер: Midi) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LFR-3/4-D-7-O-DI-MAXI-A?

В блоке «Принадлежности» на этой странице: подключение воздуха (1), крепление (1), манометры (10). Например: QS-G3/4-22, HR-D-R3, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LFR-3/4-D-7-O-DI-MAXI-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LFR-3/4-D-7-O-DI-MAXI-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFR-3/4-D-7-O-DI-MAXI-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LFR-3/4-D-7-O-DI-MAXI-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 192397; ввоз официальный, с грузовой таможенной декларацией.
