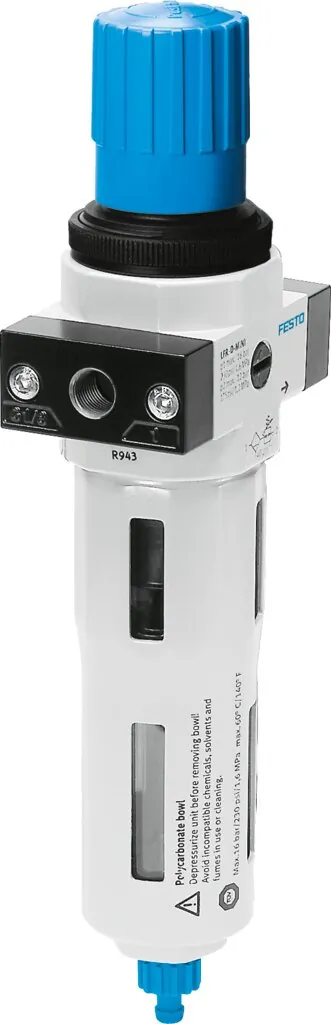

FestoФильтр-регулятор давления

LFR-3/4-D-7-O-MIDI

GTIN 4052568152437 Оригинал Festo

Фильтр-регулятор давления Festo LFR-3/4-D-7-O-MIDI: без манометра, выходное давление - до 7 бар.

Размер
Midi
Присоединение 1
G3/4
Степень фильтрации
40 мкм
Диапазон давления управления
0,5 … 7 бар
Серия
D
Масса
900 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • Maxi
  • Midi
  • Mini
  • Микро

Присоединение 1

Диапазон давления управления

Обозначение

Что означает LFR-3/4-D-7-O-MIDI

  1. LFRСерия

    Фильтр-регулятор давления

  2. 3/4Пневматическое присоединение

    Внутренняя резьба G3/4

  3. DИсполнение

    Серия D, металлический корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. OМанометр

    Без манометра

  6. MIDIТипоразмер

    Шаг монтажа 55 мм (без соединительных плит)

Характеристики

Технические данные LFR-3/4-D-7-O-MIDI

Основные

Размер
Midi
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Фильтр-регулятор без манометра
Макс. объем конденсата
43 см³
Кожух стакана
Металлический кожух стакана
Манометр
Подготовка для G1/4
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,2 бар
Стандартный номинальный расход
4000 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:8:4]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G3/4
Пневматическое подключение, канал 2
G3/4

Условия работы

Рабочее давление
1 … 16 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [-:9:-]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
900 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к LFR-3/4-D-7-O-MIDI

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1
Крепление1
Манометры10

Документы

Документация

PDFТаблица данных LFR-3/4-D-7-O-MIDIPDF · Festo · на русскомPDFКаталог Festo LFR-DPDF · на английском · Festo, 2026LFRВсе исполнения серии338 позиций, подбор по параметрам

FAQ

Частые вопросы

LFR-3/4-D-7-O-MIDI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFR-3/4-D-7-O-MIDI?

Фильтр-регулятор давления Festo LFR-3/4-D-7-O-MIDI, артикул 192596: размер — Midi; присоединение 1 — G3/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 7 бар; серия — D; масса — 900 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает LFR-3/4-D-7-O-MIDI?

По таблице данных Festo: рабочее давление — 1 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:9:-], инертные газы.

04Из каких материалов изготовлен LFR-3/4-D-7-O-MIDI?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LFR-3/4-D-7-O-MIDI?

LFR — фильтр-регулятор давления; 3/4 — пневматическое присоединение: внутренняя резьба G3/4; D — исполнение: серия D, металлический корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); O — манометр: без манометра; MIDI — типоразмер: шаг монтажа 55 мм (без соединительных плит).

06Какие исполнения есть в серии LFR, кроме LFR-3/4-D-7-O-MIDI?

В серии «Фильтр-регулятор давления LFR» — 338 позиций. У LFR-3/4-D-7-O-MIDI: размер — Midi; присоединение 1 — G3/4; диапазон давления управления — 0,5 … 7 бар. Другие варианты (размер: Maxi) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LFR-3/4-D-7-O-MIDI?

В блоке «Принадлежности» на этой странице: подключение воздуха (1), крепление (1), манометры (10). Например: QS-G3/4-22, HR-D-R3, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LFR-3/4-D-7-O-MIDI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LFR-3/4-D-7-O-MIDI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFR-3/4-D-7-O-MIDI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LFR-3/4-D-7-O-MIDI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 192596; ввоз официальный, с грузовой таможенной декларацией.
