FestoБлок подготовки воздуха

LFR-3/4-D-DI-MAXI-KG

GTIN 4052568151898 Оригинал Festo

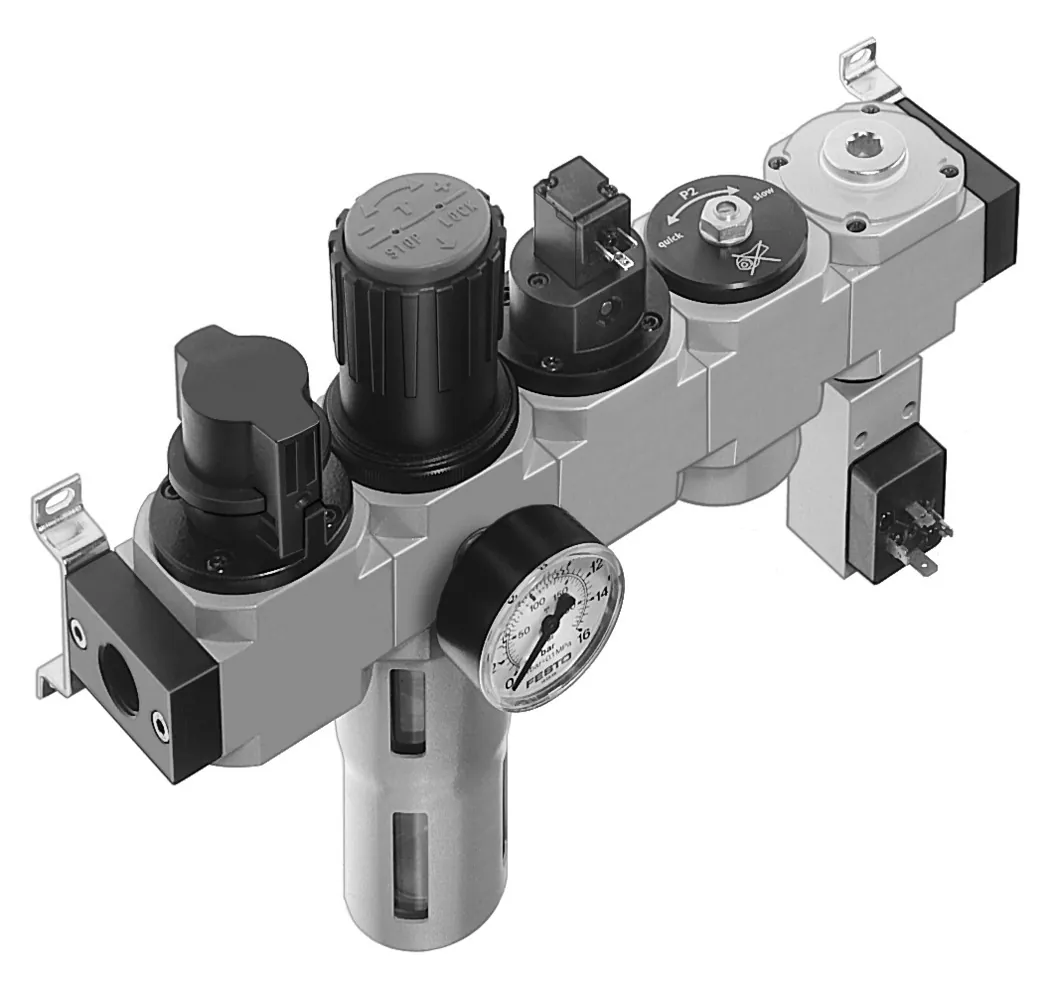

Блок подготовки воздуха Festo LFR-3/4-D-DI-MAXI-KG: состоящий из клапана вкл./выкл. с ручным управлением, фильтр- регулятора,клапана вкл./выкл. с электромагнитной катушкой 24В DC без штекерной розетки, распределителя плавного пуска, разветвителя, реле давления без штекерной розетки, с крепежным уголком. Ручной отвод конденсата.

Размер
Maxi
Присоединение 1
G3/4
Степень фильтрации
40 мкм
Диапазон давления управления
2,5 … 12 бар
Серия
D
Масса
5,40 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Диапазон давления управления

Обозначение

Что означает LFR-3/4-D-DI-MAXI-KG

  1. LFRСерия

    Блок подготовки воздуха

  2. 3/4Пневматическое присоединение

    Внутренняя резьба G3/4

  3. DИсполнение

    Серия D, металлический корпус

  4. DIФункция

    Регулятор прямого действия со встроенной функцией обратного потока (только MAXI)

  5. MAXIТипоразмер

    Шаг монтажа 66 мм (без соединительных плит)

  6. KGСостав блока

    Ручной отсечной клапан, фильтр-регулятор, отсечной клапан с электроуправлением, 24 В пост. тока, клапан плавного пуска с пневмоуправлением, модуль разветвления с реле давления

Характеристики

Технические данные LFR-3/4-D-DI-MAXI-KG

Основные

Размер
Maxi
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Модуль ответвления; Датчик давления; Отсечной клапан; Фильтр-регулятор с манометром; Клапан безопасного старта
Макс. объем конденсата
43 см³
Кожух стакана
Металлический кожух стакана
Манометр
С манометром
Диапазон давления управления
2,5 … 12 бар
Стандартный номинальный расход
3000 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [6:8:4]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G3/4
Пневматическое подключение, канал 2
G3/4

Условия работы

Рабочее давление
3 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
5400 г

Материалы

Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к LFR-3/4-D-DI-MAXI-KG

По разделу «Принадлежности» каталога Festo — для размера MAXI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1
Прочее2
Датчики и кабели9

Документы

Документация

PDFТаблица данных LFR-3/4-D-DI-MAXI-KGPDF · Festo · на русскомPDFКаталог Festo LFR-D-KPDF · на английском · Festo, 2026LFRВсе исполнения серии338 позиций, подбор по параметрам

FAQ

Частые вопросы

LFR-3/4-D-DI-MAXI-KG: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFR-3/4-D-DI-MAXI-KG?

Блок подготовки воздуха Festo LFR-3/4-D-DI-MAXI-KG, артикул 192453: размер — Maxi; присоединение 1 — G3/4; степень фильтрации — 40 мкм; диапазон давления управления — 2,5 … 12 бар; серия — D; масса — 5,40 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает LFR-3/4-D-DI-MAXI-KG?

По таблице данных Festo: рабочее давление — 3 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-], инертные газы.

04Из каких материалов изготовлен LFR-3/4-D-DI-MAXI-KG?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LFR-3/4-D-DI-MAXI-KG?

LFR — блок подготовки воздуха; 3/4 — пневматическое присоединение: внутренняя резьба G3/4; D — исполнение: серия D, металлический корпус; DI — функция: регулятор прямого действия со встроенной функцией обратного потока (только MAXI); MAXI — типоразмер: шаг монтажа 66 мм (без соединительных плит); KG — состав блока: ручной отсечной клапан, фильтр-регулятор, отсечной клапан с электроуправлением, 24 В пост. тока, клапан плавного пуска с пневмоуправлением, модуль разветвления с реле давления.

06Какие исполнения есть в серии LFR, кроме LFR-3/4-D-DI-MAXI-KG?

В серии «Фильтр-регулятор давления LFR» — 338 позиций. У LFR-3/4-D-DI-MAXI-KG: присоединение 1 — G3/4; диапазон давления управления — 2,5 … 12 бар. Другие варианты (присоединение 1: G1/2) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LFR-3/4-D-DI-MAXI-KG?

В блоке «Принадлежности» на этой странице: подключение воздуха (1), прочее (2), датчики и кабели (9). Например: QS-G3/4-22, LRVS-D-DI-MAXI, KMEB-1-230AC-2.5. Подобраны по каталогу Festo для этого размера.

08Есть ли на LFR-3/4-D-DI-MAXI-KG документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D-K; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LFR-3/4-D-DI-MAXI-KG и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFR-3/4-D-DI-MAXI-KG в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LFR-3/4-D-DI-MAXI-KG — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 192453; ввоз официальный, с грузовой таможенной декларацией.
