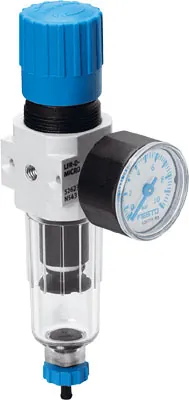

FestoФильтр-регулятор давления

LFR-QS4-D-7-5M-MICRO

GTIN 4052568083922 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Фильтр-регулятор давления Festo LFR-QS4-D-7-5M-MICRO: соединительная плита с быстроразъемным фитингом и манометром, ручной отвод конденсата Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Размер
Микро
Присоединение 1
QS-4
Степень фильтрации
5 мкм
Диапазон давления управления
0,5 … 7 бар
Серия
D
Масса
124 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает LFR-QS4-D-7-5M-MICRO

  1. LFRСерия

    Фильтр-регулятор давления

  2. QS4Пневматическое присоединение

    Цанговое соединение под шланг 4 мм

  3. DИсполнение

    Серия D, металлический корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. 5MТонкость фильтрации

    5 мкм

  6. MICROТипоразмер

    Шаг монтажа 25 мм (без соединительных плит)

Характеристики

Технические данные LFR-QS4-D-7-5M-MICRO

Основные

Размер
Микро
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
5 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Фильтр-регулятор с манометром
Макс. объем конденсата
3 см³
Манометр
С манометром
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,3 бар
Стандартный номинальный расход
170 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [6:8:4]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
QS-4
Пневматическое подключение, канал 2
QS-4

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:9:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
124 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевый сплав
Материал стакана
PC

Принадлежности

Что подходит к LFR-QS4-D-7-5M-MICRO

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8
Сменные части1
Датчики и кабели4

Манометры11

Документы

Документация

PDFТаблица данных LFR-QS4-D-7-5M-MICROPDF · Festo · на русскомPDFКаталог Festo LFR-DPDF · на английском · Festo, 2021LFRВсе исполнения серии338 позиций, подбор по параметрам

FAQ

Частые вопросы

LFR-QS4-D-7-5M-MICRO: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFR-QS4-D-7-5M-MICRO?

Фильтр-регулятор давления Festo LFR-QS4-D-7-5M-MICRO, артикул 526289: размер — микро; присоединение 1 — QS-4; степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 7 бар; серия — D; масса — 124 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает LFR-QS4-D-7-5M-MICRO?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:9:-], инертные газы.

04Из каких материалов изготовлен LFR-QS4-D-7-5M-MICRO?

Материал корпуса — алюминиевый сплав; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LFR-QS4-D-7-5M-MICRO?

LFR — фильтр-регулятор давления; QS4 — пневматическое присоединение: цанговое соединение под шланг 4 мм; D — исполнение: серия D, металлический корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); 5M — тонкость фильтрации: 5 мкм; MICRO — типоразмер: шаг монтажа 25 мм (без соединительных плит).

06Какие исполнения есть в серии LFR, кроме LFR-QS4-D-7-5M-MICRO?

В серии «Фильтр-регулятор давления LFR» — 338 позиций. У LFR-QS4-D-7-5M-MICRO: присоединение 1 — QS-4. Другие варианты (присоединение 1: G1/8, M5, M7, QS-6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LFR-QS4-D-7-5M-MICRO?

В блоке «Принадлежности» на этой странице: подключение воздуха (8), сменные части (1), датчики и кабели (4), манометры (11). Например: PUN-H-4X0,75-BL, MS4-LFP-E, SPAU-P10R-T-R14M-L-PNLK-PNVBA-M12D, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LFR-QS4-D-7-5M-MICRO документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LFR-QS4-D-7-5M-MICRO и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFR-QS4-D-7-5M-MICRO в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LFR-QS4-D-7-5M-MICRO — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 526289; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить LFR-QS4-D-7-5M-MICRO?

Производитель снял LFR-QS4-D-7-5M-MICRO с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
