FestoФильтр-регулятор давления

LFRS-1/4-D-MINI-A

GTIN 4052568154394 Оригинал Festo

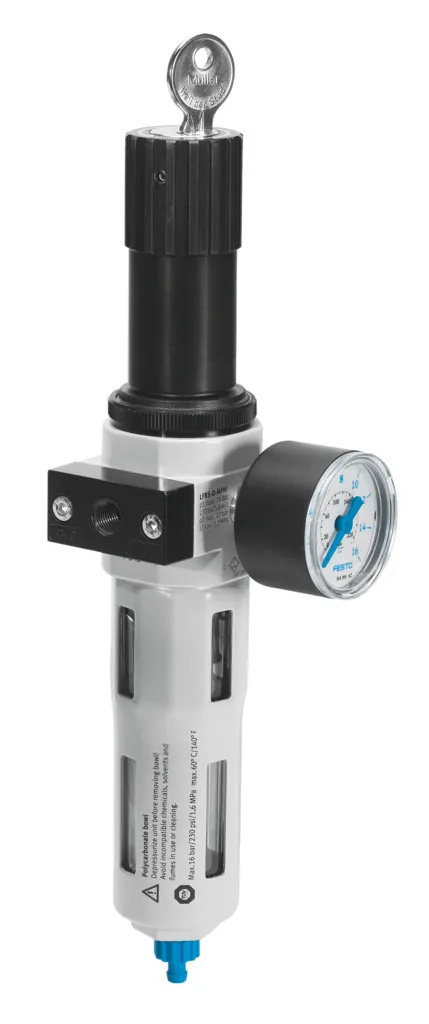

Фильтр-регулятор давления Festo LFRS-1/4-D-MINI-A: с блокировкой рукоятки регулятора и манометром. Номинальное давление 12 бар, воздух без обогащения маслом.

Размер
Mini
Присоединение 1
G1/4
Степень фильтрации
40 мкм
Диапазон давления управления
0,5 … 12 бар
Серия
D
Масса
560 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Присоединение 1

Степень фильтрации

Диапазон давления управления

Обозначение

Что означает LFRS-1/4-D-MINI-A

  1. LFRSСерия

    Фильтр-регулятор давления

  2. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  3. DИсполнение

    Серия D, металлический корпус

  4. MINIТипоразмер

    Шаг монтажа 40 мм (без соединительных плит)

  5. AОтвод конденсата

    Автоматический

Характеристики

Технические данные LFRS-1/4-D-MINI-A

Основные

Размер
Mini
Серия
D
Фиксатор привода
Поворотная рукоятка со встроенной фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Полностью автоматический
Тип конструкции
Фильтр-регулятор с манометром
Макс. объем конденсата
22 см³
Кожух стакана
Металлический кожух стакана
Манометр
С манометром
Диапазон давления управления
0,5 … 12 бар
Макс. гистерезис давления
0,2 бар
Стандартный номинальный расход
1400 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:8:4]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4

Условия работы

Рабочее давление
2 … 12 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:9:-]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
5 … 60 °C
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
560 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к LFRS-1/4-D-MINI-A

По разделу «Принадлежности» каталога Festo — для размера MINI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Крепление2
Сменные части2
Прочее1
Манометры10

Документы

Документация

PDFТаблица данных LFRS-1/4-D-MINI-APDF · Festo · на русскомPDFКаталог Festo LFR-DPDF · на английском · Festo, 2026LFRSВсе исполнения серии265 позиций, подбор по параметрам

FAQ

Частые вопросы

LFRS-1/4-D-MINI-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFRS-1/4-D-MINI-A?

Фильтр-регулятор давления Festo LFRS-1/4-D-MINI-A, артикул 194709: размер — Mini; присоединение 1 — G1/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар; серия — D; масса — 560 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает LFRS-1/4-D-MINI-A?

По таблице данных Festo: рабочее давление — 2 … 12 бар; температура окружающей среды — 5 … 60 °C; температура среды — 5 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:9:-], инертные газы.

04Из каких материалов изготовлен LFRS-1/4-D-MINI-A?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LFRS-1/4-D-MINI-A?

LFRS — фильтр-регулятор давления; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; D — исполнение: серия D, металлический корпус; MINI — типоразмер: шаг монтажа 40 мм (без соединительных плит); A — отвод конденсата: автоматический.

06Какие исполнения есть в серии LFRS, кроме LFRS-1/4-D-MINI-A?

В серии «Фильтр-регулятор давления LFRS» — 265 позиций. У LFRS-1/4-D-MINI-A: размер — Mini; присоединение 1 — G1/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар. Другие варианты (размер: Midi) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LFRS-1/4-D-MINI-A?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), крепление (2), сменные части (2), прочее (1), манометры (10). Например: QS-G1/4-10, HR-D-MINI, LFP-D-MINI-40M, LRVS-D-MINI, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LFRS-1/4-D-MINI-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LFRS-1/4-D-MINI-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFRS-1/4-D-MINI-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LFRS-1/4-D-MINI-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 194709; ввоз официальный, с грузовой таможенной декларацией.
