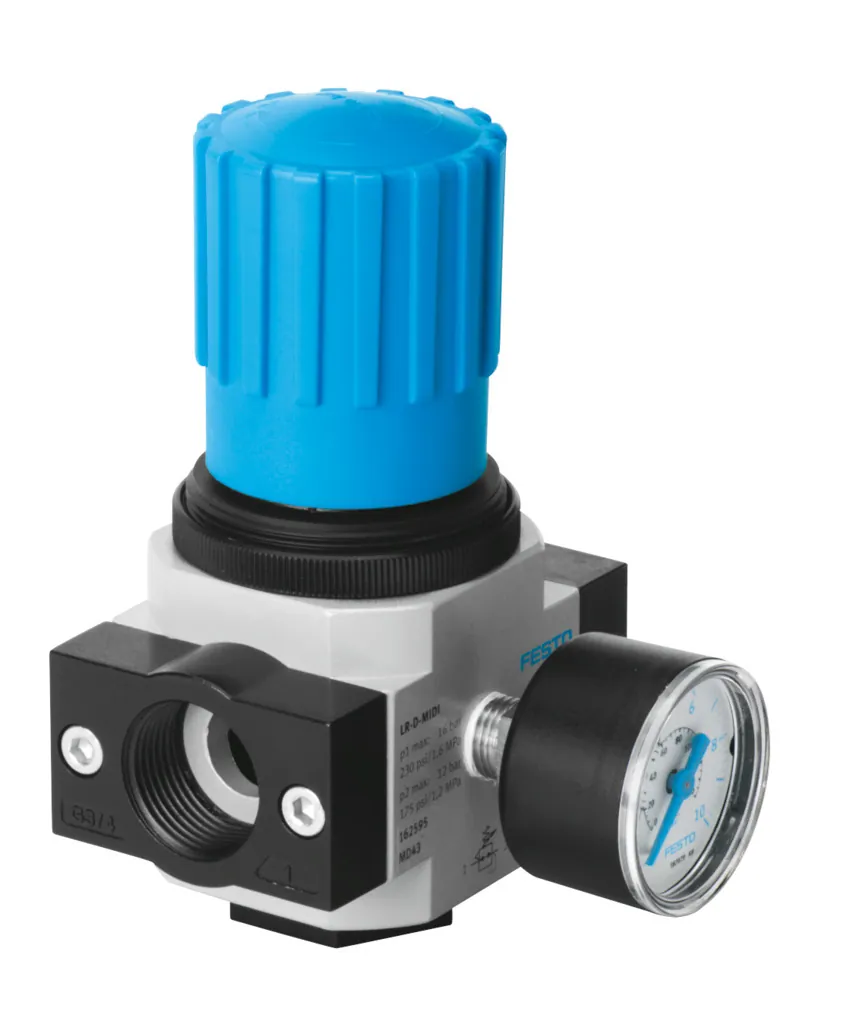

FestoРегулятор давления

LR-1/4-D-I-MIDI

GTIN 4052568014926 Оригинал Festo

Регулятор давления Festo LR-1/4-D-I-MIDI: с увеличенным обратным выхлопом, рабочее давление до 12 бар.

Размер
Midi
Присоединение 1
G1/4
Диапазон давления управления
0,5 … 12 бар
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Масса
720 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • Maxi
  • Midi
  • Mini
  • Микро

Присоединение 1

Диапазон давления управления

Обозначение

Что означает LR-1/4-D-I-MIDI

  1. LRСерия

    Регулятор давления

  2. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  3. DИсполнение

    Серия D, металлический корпус

  4. IДополнительная функция

    Со встроенным обратным клапаном

  5. MIDIТипоразмер

    Шаг монтажа 55 мм (без соединительных плит)

Характеристики

Технические данные LR-1/4-D-I-MIDI

Основные

Размер
Midi
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Любое
Тип конструкции
Мембранный регулятор прямого действия
Функция контроллера
Постоянная выходного давления; с компенсацией начального давления; со вторичным сбросом; с обратным протоком
Манометр
С манометром
Диапазон давления управления
0,5 … 12 бар
Макс. гистерезис давления
0,2 бар
Стандартный номинальный расход
2100 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Тип крепления
Установка передней панели; Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4

Условия работы

Рабочее давление
0 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
720 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Цинковая штамповка
Материал уплотнений
NBR
Материал корпуса
Цинковая штамповка

Принадлежности

Что подходит к LR-1/4-D-I-MIDI

По разделу «Принадлежности» каталога Festo — для размера MIDI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление2
Прочее1
Датчики и кабели4

Манометры4

Документы

Документация

PDFТаблица данных LR-1/4-D-I-MIDIPDF · Festo · на русскомPDFКаталог Festo LR-DPDF · на английском · Festo, 2026LRВсе исполнения серии97 позиций, подбор по параметрам

FAQ

Частые вопросы

LR-1/4-D-I-MIDI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LR-1/4-D-I-MIDI?

Регулятор давления Festo LR-1/4-D-I-MIDI, артикул 192310: размер — Midi; присоединение 1 — G1/4; диапазон давления управления — 0,5 … 12 бар; серия — D; фиксатор привода — поворотная рукоятка с фиксацией; масса — 720 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает регулятор давления?

Поддерживает заданное давление на выходе независимо от колебаний давления в сети и расхода воздуха.

03При каком давлении и температуре работает LR-1/4-D-I-MIDI?

По таблице данных Festo: рабочее давление — 0 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен LR-1/4-D-I-MIDI?

Материал соединительной плиты — цинковая штамповка; материал уплотнений — NBR; материал корпуса — цинковая штамповка. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LR-1/4-D-I-MIDI?

LR — регулятор давления; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; D — исполнение: серия D, металлический корпус; I — дополнительная функция: со встроенным обратным клапаном; MIDI — типоразмер: шаг монтажа 55 мм (без соединительных плит).

06Какие исполнения есть в серии LR, кроме LR-1/4-D-I-MIDI?

В серии «Регулятор давления LR» — 97 позиций. У LR-1/4-D-I-MIDI: размер — Midi; присоединение 1 — G1/4; диапазон давления управления — 0,5 … 12 бар. Другие варианты (размер: Mini) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LR-1/4-D-I-MIDI?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (2), прочее (1), датчики и кабели (4), манометры (4). Например: QS-G1/4-10, HFOE-D-MIDI/MAXI, LRVS-D-MIDI, SPAU-P10R-T-R14M-L-PNLK-PNVBA-M12D, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LR-1/4-D-I-MIDI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LR-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LR-1/4-D-I-MIDI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LR-1/4-D-I-MIDI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LR-1/4-D-I-MIDI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 192310; ввоз официальный, с грузовой таможенной декларацией.
